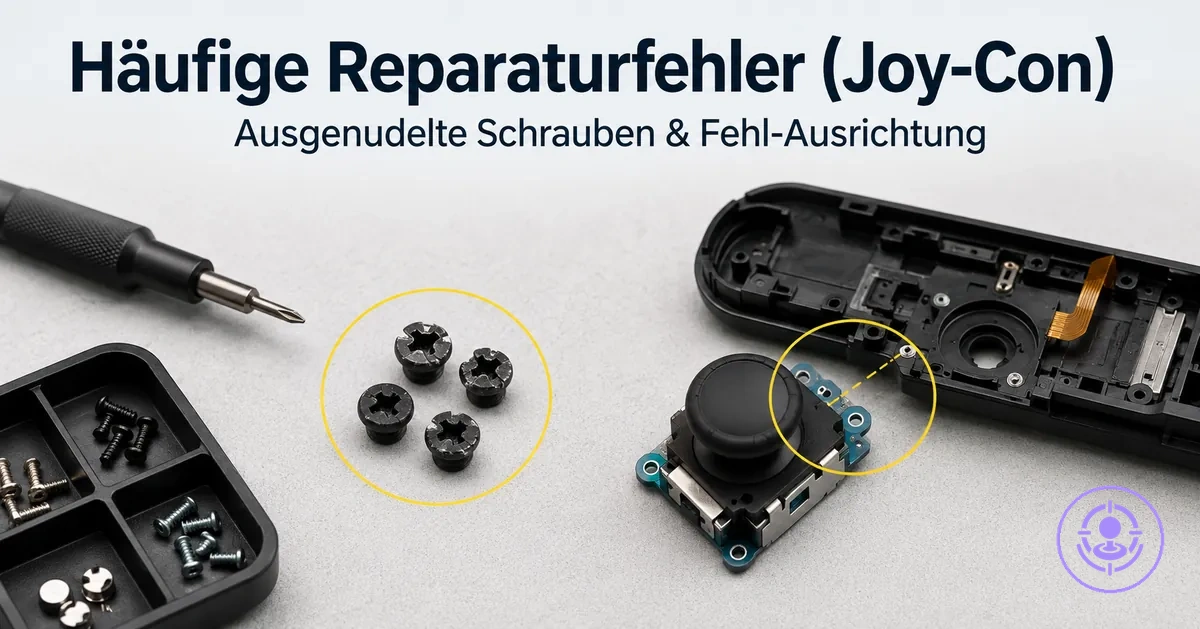

Fehler beim Joy-Con-Drift-Reparaturset: Wie ausgenudelte Schrauben, Fehlausrichtung und lose Stecker entstehen

Fehler beim Joy-Con-Drift-Reparaturset sind die Fehlermuster, die auftreten, wenn ein Reparaturversuch während des Zerlegens oder Zusammenbaus schiefgeht, und nicht durch den Drift selbst verursacht werden. Diese Fehler umfassen drei miteinander verbundene Fehlermodi:

• eine ausgenudelte Schraube, die oft durch falsche Bit-Passung oder übermäßiges Drehmoment verursacht wird
• ein Flachbandkabel, das seine Durchgängigkeit verlieren kann, wenn die Steckerverriegelung nicht vollständig eingerastet ist
• mechanische Fehlausrichtung, die oft durch ungleichmäßiges Schließen des Gehäuses oder ein eingeklemmtes Flexkabel entsteht

Ein Joy-Con, der vor der Reparatur funktionstüchtig war, kann nach dem Zusammenbau neue Probleme entwickeln, wie z. B. eine aussetzende Reaktion oder einen lockeren Sitz. Diese Seite behandelt Fehlermuster und nicht die vollständigen Reparaturschritte, sodass Sie erkennen können, welcher Handhabungsfehler wahrscheinlich zu einem neuen Symptom geführt hat, ohne den gesamten Joystick-Austausch-Workflow erneut durchgehen zu müssen.

Die Ergebnisse hängen vom Zustand der Schrauben, der Empfindlichkeit der Verriegelung und geringfügigen Modellvarianten ab, sodass dieselbe Aktion bei verschiedenen Einheiten unterschiedliche Ergebnisse liefern kann. Für einen breiteren Überblick über die Reparaturabläufe über die Fehlermuster hinaus finden Sie im Hub zum Joy-Con-Drift-Reparaturset.

Was ein Fehler beim Reparaturset im Inneren eines Joy-Con verändert

Ein Fehler beim Reparaturset ist eine Handhabungs- oder Montageentscheidung, die den physischen Zustand eines Befestigungselements, Steckers, Kabels oder Sitzes im Inneren eines Joy-Con verändert. Dabei kann ein Schraubenkopf ausgenuddelt, eine Riegelverriegelung gelöst, ein Flexkabel eingeklemmt oder eine Gehäusenaht falsch ausgerichtet werden. Diese vier Kategorien – Befestigungsintegrität, elektrische Durchgängigkeit, mechanische Ausrichtung und Gehäusesitz – decken die Aspekte ab, die ein Fehler beeinflussen kann.

Umkehrbarer Zustandsfehler, wie ein lockerer Stecker, kann durch erneutes Einsetzen oft korrigiert werden. Physischer Schaden, wie ein ausgenuddeltes Gewinde, kann den Austausch von Teilen erfordern. Da Modellrevisionen variieren, kann dieselbe Handhabungsentscheidung bei verschiedenen Joy-Con-Versionen zu unterschiedlichen Ergebnissen führen. Jedes Symptom, das nach einer Reparatur auftritt, sollte als Hinweis darauf gewertet werden, dass eine Zustandsänderung eingetreten sein könnte, nicht als Beweis für einen bestimmten Fehler.

• Befestigungsintegrität: Zu starkes Anziehen eines Schraubenkopfes kann das Gewinde ausnuddeln und die Entfernung erschweren. Ein überdrehtes Befestigungselement hält das Gehäuse möglicherweise nicht fest zusammen.
• Elektrische Durchgängigkeit: Wenn eine Steckerverriegelung nicht richtig eingesetzt oder ein Flachbandkabel über eine scharfe Kante geführt wird, kann der Kontakt unterbrochen werden und zu einer aussetzenden oder ausfallenden Funktion führen.
• Mechanische Ausrichtung: Das Schließen des Gehäuses unter Zwang, ohne die internen Komponenten auszurichten, kann ein Kabel einklemmen oder den Widerstand auf bewegliche Teile erhöhen, was zu einem Spalt an der Naht führt.
• Gehäusesitz: Eine Fehlausrichtung der Rückabdeckung kann dazu führen, dass die Riegelverriegelung nicht einrastet, sodass sich der Joy-Con von der Konsole löst, ohne die Entriegelungstaste zu drücken.

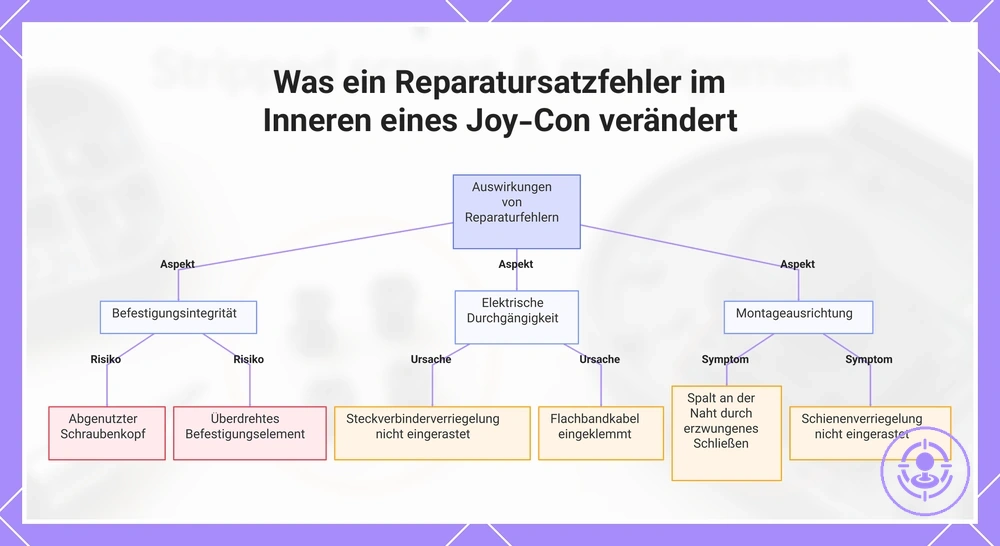

Dieses Diagramm zeigt die Hauptkategorien physikalischer Zustandsänderungen, die ein Reparaturfehler im Inneren eines Joy-Con verursachen kann, einschließlich Befestigungs-, elektrischer und Montageprobleme.

Fehler, die das Reparaturergebnis blockieren vs Fehler, die Teile physisch beschädigen

Reparaturfehler, die das Ergebnis blockieren, sind umkehrbar, während Fehler, die Teile physisch beschädigen, in der Regel nicht umkehrbar sind. Die Kriterien sortieren Fehler nach Umkehrbarkeit und Eskalationsrisiko und leiten die Entscheidung, ob eine Wiederherstellung durch Überprüfung der Reparatur versucht werden soll oder ob man anhalten und eine beschädigte Komponente ersetzen muss.

Ergebnistyp	Typischer Fehlerzustand	Sicherste erste Maßnahme	Eskalationsrisiko
Umkehrbar (blockiert Reparaturergebnis)	Falscher Zusammenbau oder eine lose Verbindung, die den Betrieb verhindern kann, ohne das Teil zu beschädigen.	Komponente neu einsetzen und Ausrichtung sowie Passform erneut prüfen.	Geringes Risiko; die Reparatur kann fortgesetzt werden, sobald der Fehler behoben ist.
Nicht umkehrbar (beschädigt Teile physisch)	Zu festes Anziehen, das zu einem eingerissenen oder gebrochenen Bauteil führen kann.	Montage sofort stoppen und das beschädigte Teil ersetzen.	Hohes Risiko; wiederholte Versuche verschlimmern den Schaden oft.

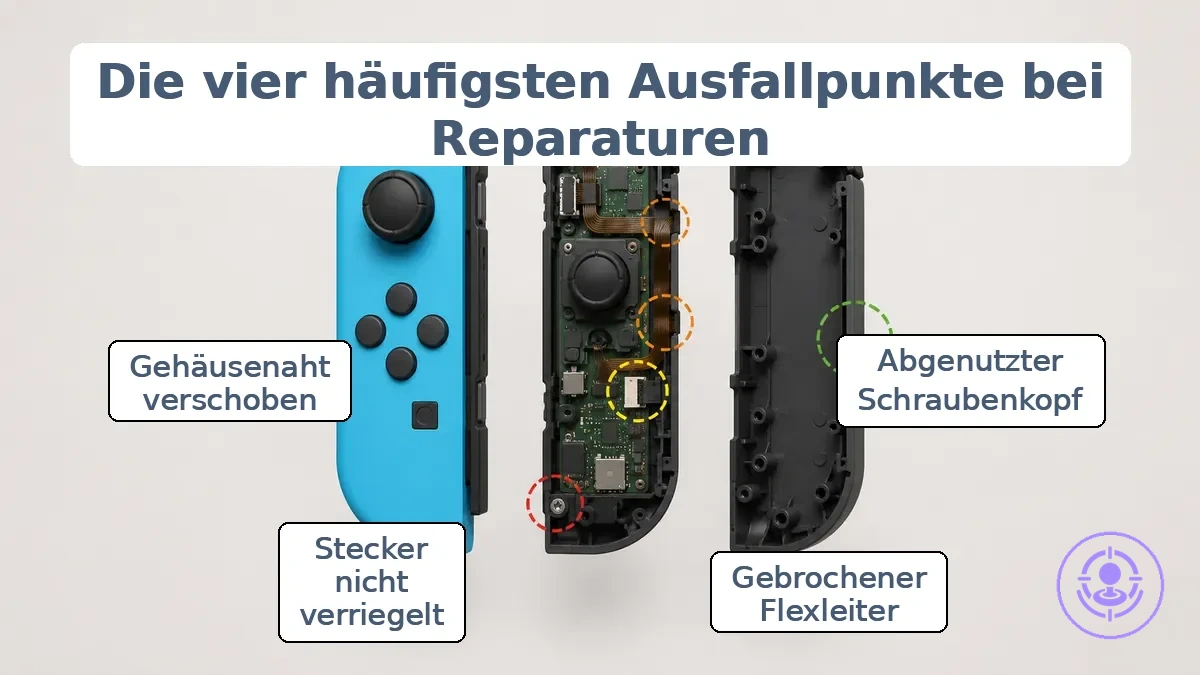

Die am stärksten fehleranfälligen Berührungspunkte: Schraubenköpfe, Flachbandkabel, Steckerverriegelungen und Gehäusesitz

Die am stärksten fehleranfälligen Berührungspunkte – Schraubenköpfe, Flachbandkabel, Steckerverriegelungen und Gehäusesitz – haben jeweils ein empfindliches Merkmal, das bei falscher Handhabung versagen kann. Dies sind die Berührungspunkte, die Sie direkt handhaben. Das Diagramm zeigt, wo diese fehleranfälligen Berührungspunkte auftreten: Positionen der Schraubenköpfe, Wege der Flachbandkabel, Zonen der Steckerverriegelungen und die Gehäusesitzlinie.

• Schraubenkopf: Eine falsche Bit-Passung führt oft zu Cam-out, was den Kopf ausnuddeln kann. Ausnuddeln erschwert häufig die Entfernung.
• Flachbandkabel: Scharfe Biegungen oder Quetschungen können die Leiterbahnen des Flexkabels brechen. Eine aussetzende Verbindung ist eine häufige Folge.
• Steckerverriegelung: Wenn die Verriegelung nicht vollständig eingerastet wird, kann das Kabel nur teilweise eingesetzt bleiben. Ausfall der Funktion oder loser Kontakt sind oft die Folge.
• Gehäusesitz: Falsch ausgerichtete Gehäusenähte erzeugen Widerstand beim Schließen. Ein sichtbarer Spalt oder ein verformtes Gehäuse ist das typische Ergebnis.

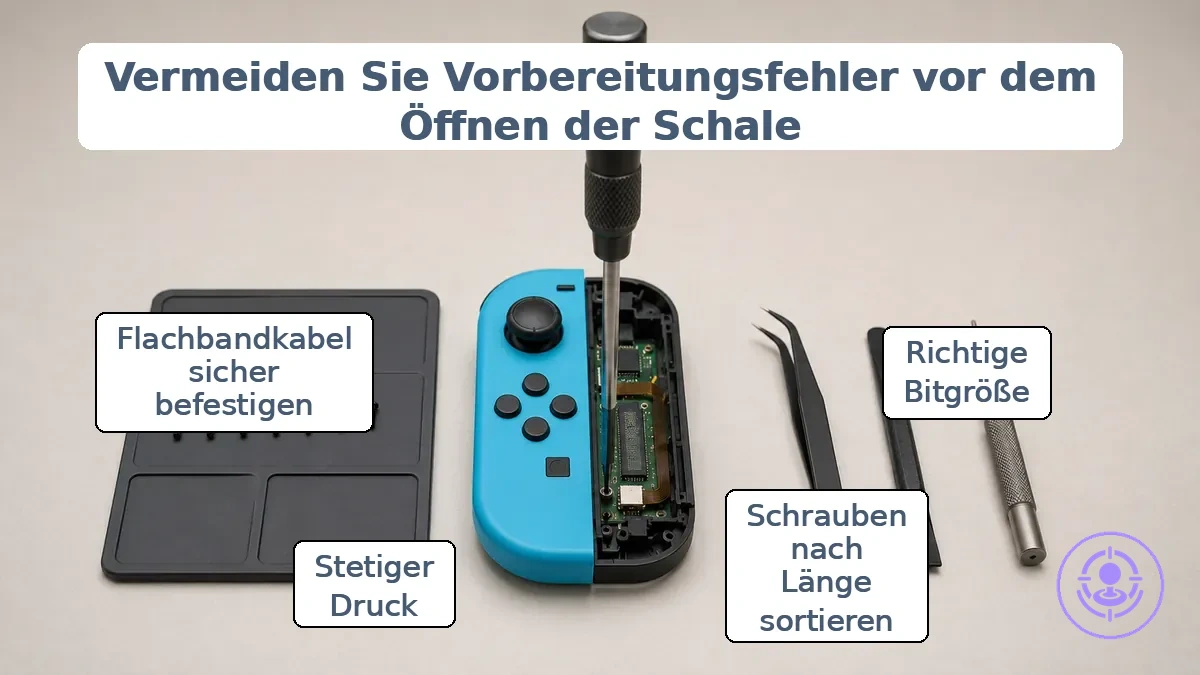

Vorbereitungsfehler, die vor dem Öffnen des Gehäuses vermeidbare Schäden verursachen

Schlechte Vorbereitung und mangelnde Kontrolle verursachen die meisten vermeidbaren Schäden während der Reparatur, nicht die komplexe Elektronikarbeit. Wer überstürzt mit dem Zerlegen beginnt, ohne Bit-Passung, Arbeitsflächenstabilität oder Schraubenreihenfolge zu prüfen, hat oft ausgenudelte Gewinde, eingeklemmte Kabel oder verlorene Teile zur Folge. Kontrolle schlägt Kraft.

Eine Vorbereitung, um Fehler zu vermeiden verhindert die Vorbereitungsfehler, die ausgenudelte Gewinde, eingeklemmte Kabel und Fehlausrichtungen verursachen. Beginnen Sie damit, zu überprüfen, dass Ihr Bit-Profil zur Schraubenkopfgröße passt, um vollständigen Eingriff zu gewährleisten.

• Verwenden Sie die richtige Bit-Größe und das richtige Profil, um ausgenudelte Schraubenköpfe zu vermeiden.
• Sortieren Sie Schrauben nach Position und Länge, um Verwechslungen zu vermeiden, die zu Fehlausrichtungen führen.
• Arbeiten Sie bei ausreichender Beleuchtung und auf einer stabilen Oberfläche, um das Risiko des Abrutschens zu verringern.
• Halten Sie den Schraubendreher gerade und üben Sie gleichmäßigen Druck aus, um Cam-out und Kantenschäden zu vermeiden.
• Halten Sie eine magnetische Matte oder einen beschrifteten Behälter bereit, um den Verlust kleiner Teile zu verhindern.
• Vermeiden Sie übermäßige Kraft, wenn die Schraube Widerstand leistet, und prüfen Sie auf Überdrehung, um Gewindeschäden zu vermeiden.
• Sichern Sie lose Flachbandkabel, bevor Sie die Platine drehen, um Risse zu vermeiden.

Fehler bei der Bit-Schrauben-Passung, die zu sofortigem Ausnuddeln führen

Ausnuddeln beginnt oft, wenn das Profil oder die Größe des Schraubendrehers nicht zum Schraubenkopf passt oder wenn der Bit nicht vollständig eingreift. Ein korrekter Schraubendreher und Umgang mit Schrauben sind notwendig, um die in dieser Liste aufgeführten Fehlpassungen zu vermeiden. Die Fehlpassungen zeigen, wie diese Passungsfehler Schraubenköpfe ausnuddeln.

• Falsches Schraubendreherprofil (z. B. Phillips-Bit in einer Pozidriv-Schraube) → Bit fühlt sich locker an und rutscht unter Drehmoment → Cam-out tritt auf, weil die konischen Flanken den Kontakt zu den parallelen Antriebswänden verlieren.
• Falsche Bit-Größe (z. B. #1-Bit in einem #2-Kreuzschlitz) → Wackeln und schlechter Kontakt → Abrunden der Kreuzschlitzkanten, da sich die Kraft auf eine kleine Fläche konzentriert.
• Abgenutzte oder abgerundete Bit-Spitze → verringerter Oberflächenkontakt → erhöhter Anpressdruck erforderlich, um ein Abrutschen zu verhindern, was Cam-out und Abrunden beschleunigt.
• Teilweiser Eingriff (Bit nicht vollständig eingesetzt) → Bit liegt auf den Kreuzschlitzspitzen statt auf den Flanken → Abrutschen und Verformung des Antriebslochs.

Fehler bei der Schraubenhandhabung: Längen verwechseln, Teile verlieren und zu fest anziehen beim Zusammenbau

Vertauschte Schrauben, verlorene Teile und zu festes Anziehen verursachen häufig Schließspalte, Druckprobleme und Fehlausrichtungen nach dem Zusammenbau. Befolgen Sie diese Checkliste, um Verwechslungen und Fehlausrichtungen zu vermeiden, indem Sie auf Identifikation, konsistente Platzierung und Drehmomentdisziplin achten.

• Vor dem Zerlegen kennzeichnen Sie jede Schraubengruppe nach Schraubenlänge und Schraubenposition, um eine Verwechslung der Schraubenlänge beim Zusammenbau zu vermeiden.
• Trennen Sie die Teile nach Funktion, sodass eine falsche Lochplatzierung keinen Abstand oder Spalt unter dem Gehäuse erzeugt.
• Prüfen Sie, dass jede Schraube vollständig und ohne Widerstand einrastet; wenn sie klemmt, stoppen Sie und überprüfen Sie die Übereinstimmung von Schraubenlänge und Loch.
• Vermeiden Sie zu festes Anziehen an Kunststoffpfeilern, da übermäßige Kraft den Pfeiler brechen oder Gewindeschäden verursachen kann, die einen sicheren Verschluss verhindern.
• Wenden Sie eine gleichmäßige Anzugsreihenfolge an und stoppen Sie, sobald die Schraube fest sitzt, um das Risiko von zu festem Anziehen zu verringern.

Handhabungsfehler, die Flachbandkabel knicken, falten oder einreißen

Flachbandkabel versagen oft durch Biegen, Hängenbleiben oder Kontakt mit scharfen Kanten während der Handhabung. Die unten aufgeführten Bewegungen können Knicke, Falten oder Einrisse verursachen, die das Kabel beschädigen.

• Das Biegen des Flachbandkabels über seinen empfohlenen Biegeradius hinaus kann eine Falte erzeugen und zu aussetzenden oder fehlenden Eingaben führen.
• Das Ziehen des Flachbandkabels über eine scharfe Kante kann die Leiterbahnen einklemmen und das Risiko von Rissen erhöhen.
• Das Hängenbleiben des Flachbandkabels während der Montage kann lokale Spannungen und innere Schäden verursachen.
• Das scharfe Falten des Flachbandkabels an einer einzelnen Stelle knickt die Leiterbahnen, die mit der Zeit brechen können.
• Das Einklemmen des Flachbandkabels zwischen Gehäuseteilen oder unter Schrauben kann Verbindungen unterbrechen und zu aussetzendem oder vollständigem Ausfall führen.

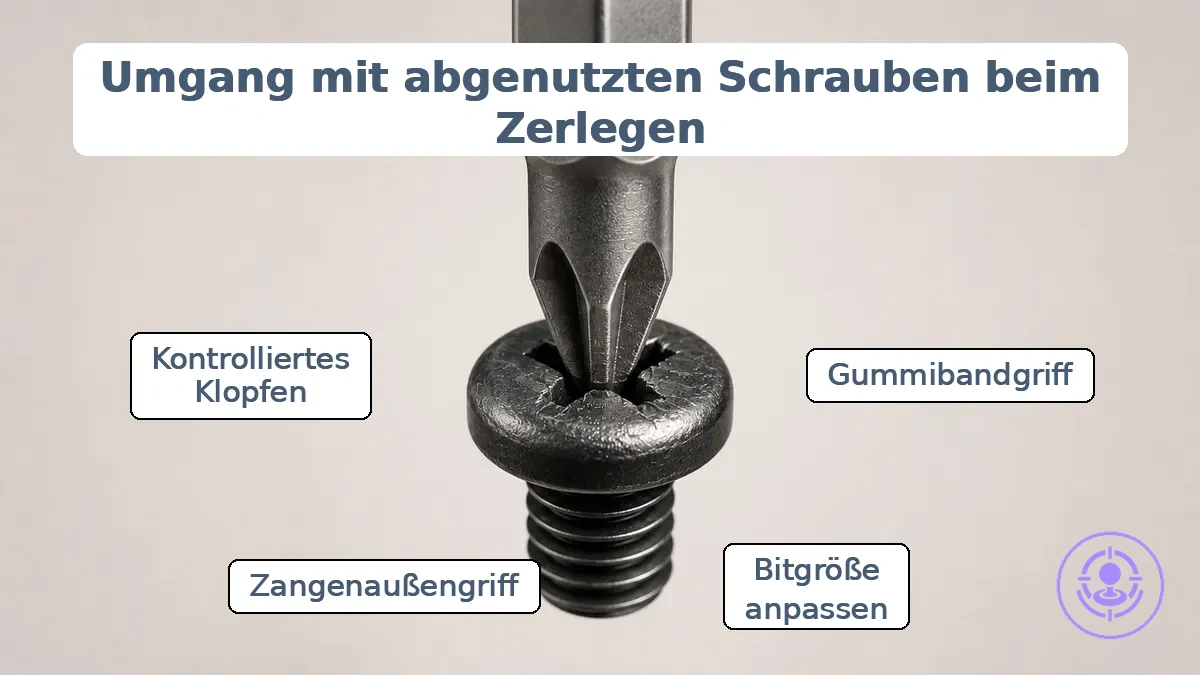

Ausgenudelte Schrauben und festsitzende Schrauben beim Zerlegen

Wiederholtes Abrutschen an einer ausgenudelten oder festsitzenden Schraube erhöht das Schadensrisiko. Gehen Sie daher schrittweise vor und halten Sie sich an eine Stoppregel. Der richtige Schraubendreher und Umgang mit Schrauben kann helfen, ein Ausnuddeln von Anfang an zu vermeiden, aber bereits ausgenudelte Schrauben erfordern einen anderen Ansatz. Wenn das Abrutschen wiederholt auftritt, stoppen Sie und bewerten Sie die Situation neu.

Ausgenudelte oder festsitzende Schrauben entwickeln oft frühzeitig Abrundungen, die leicht zu übersehen sind. Das kommentierte Bild zeigt frühe Anzeichen des Ausnuddelns und den korrekten Sitz des Schraubendreher-Bits, um Cam-out zu vermeiden.

Die folgenden Schritte beginnen mit risikoarmen Methoden zur Griffwiederherstellung und werden nur nach einem klaren Stoppsignal eskaliert.

1. Griffwiederherstellung mit Gummiband. Legen Sie ein breites Gummiband über den ausgenudelten Schraubenkopf, setzen Sie den Schraubendreher-Bit auf und üben Sie festen Druck nach unten aus, während Sie langsam drehen. Vermeiden Sie ein Kippen des Schraubendrehers, da dies Cam-out verstärkt. Stoppsignal: Wenn der Schraubendreher immer noch ohne Drehung abrutscht, stoppen Sie und fahren Sie mit dem nächsten Schritt fort.
2. Anpassung von Bit-Größe und -Passung. Wechseln Sie zu einem etwas größeren Schraubendreher-Bit oder einer anderen Antriebsform, z. B. einem Torx-Bit, um unbeschädigtes Metall im Inneren des Kopfes zu greifen. Vermeiden Sie die Verwendung eines abgenutzten oder zu kleinen Bits. Stoppsignal: Wenn der neue Bit immer noch cam-out verursacht, erzwingen Sie nichts.
3. Äußerer Griff mit Zange. Wenn der Schraubenkopf über der Oberfläche zugänglich ist, greifen Sie ihn mit einer Spitzzange oder Feststellzange und drehen Sie langsam. Vermeiden Sie ein so starkes Zusammendrücken, dass sich der Kopf verformt. Stoppsignal: Wenn sich der Kopf zu verformen beginnt oder die Zange abrutscht, stoppen Sie.
4. Kontrolliertes seitliches Klopfen. Klopfen Sie leicht mit einem kleinen Hammer auf den Schraubenkopf, um gewindebedingte Reibung oder Korrosion zu lösen, und versuchen Sie dann erneut die Methode mit Gummiband oder Zange. Vermeiden Sie schwere Schläge, die das Gehäuse beschädigen können. Stoppsignal: Wenn sich die Schraube nach dem Klopfen nicht bewegt, fahren Sie nicht fort.

Die ersten Anzeichen dafür, dass ein Schraubenkopf kurz vor dem Ausnuddeln steht

Die ersten Anzeichen dafür, dass ein Schraubenkopf kurz vor dem Ausnuddeln steht, sind ein rutschender oder wackelnder Schraubendreher, ein knirschendes Gefühl sowie glänzende Kanten oder Verformungen am Kreuzschlitz. Wenn Sie diese Anzeichen bemerken, stoppen Sie und richten Sie neu aus, bevor der Kopf vollständig rund wird.

• Schraubendreher rutscht oder wackelt während der Drehung, anstatt einen festen Sitz zu haben — stoppen und neu ausrichten.
• Sie spüren ein knirschendes oder ruckartiges Gefühl, wenn Drehmoment ausgeübt wird — stoppen und neu bewerten.
• Glänzende Kanten erscheinen um den Kreuzschlitz herum, oft an der Stelle, an der der Bit das Metall berührt — stoppen und neu bewerten.
• Abrundungen der Kreuzschlitz-Ecken werden an den Kontaktpunkten sichtbar — stoppen und neu bewerten.
• Der Schraubendreher sitzt nicht mehr vollständig ein und erfordert zusätzlichen Druck nach unten, um im Eingriff zu bleiben — stoppen und neu ausrichten.
• Die Kanten erscheinen abgeflacht oder der Kreuzschlitz sieht ausgenuddelt aus — stoppen und neu bewerten.

Häufige Ursachen für Ausnuddeln: Druckwinkel, falsches Schraubendreherprofil und Cam-out-Verhalten

Cam-out ist ein mechanischer Effekt, der durch Fehlpassung und Fehlausrichtung zwischen Schraubendreher-Bit und Schraubenkreuzschlitz verursacht wird – kurz gesagt ein Passungs- und Winkelproblem.

Druckwinkel, Schraubendreherprofil und Ausrichtung beeinflussen die Kraftübertragung. Diese Zuordnungen von Ursache zu Korrektur verknüpfen häufige Ursachen des Ausnuddelns mit sichereren Anpassungen.

• Falsches Schraubendreherprofil: Die Verwendung eines Bits, der nicht zur Form des Schraubenkreuzschlitzes passt, verringert den Eingriff und erhöht Cam-out. Sicherere Anpassung: Wählen Sie vor dem Eindrehen den richtigen Bit-Typ und die richtige Größe.
• Falscher Druckwinkel: Ein Neigen des Schraubendrehers relativ zur Schraubenachse verändert den Kraftvektor und drückt den Bit nach außen. Sicherere Anpassung: Halten Sie den Schraubendreher auf der Schraubenachse ausgerichtet und üben Sie gleichmäßigen, geraden Druck aus.
• Abgenutzter oder abgerundeter Bit: Eine stumpfe oder deformierte Spitze kann nicht vollständig eingreifen, was die Wahrscheinlichkeit des Abrutschens erhöht. Sicherere Anpassung: Ersetzen Sie abgenutzte Bits durch scharfe, passende Bits, die fest im Kreuzschlitz sitzen.
• Fehlausgerichteter Eingriff: Ein außermittiger oder schräger Ansatz des Schraubendrehers verhindert den vollständigen Oberflächenkontakt. Sicherere Anpassung: Stellen Sie sicher, dass der Bit zentriert und vollständig eingesetzt ist, bevor Sie Drehmoment ausüben.

Diese Anpassungen können das Risiko von Cam-out und Ausnuddeln verringern, funktionieren jedoch möglicherweise nicht bei bereits beschädigten oder überdrehten Schrauben, bei denen zusätzliche Vorsicht oder alternative Entfernungsmethoden erforderlich sind.

Kontrollierte Wiederherstellungsversuche vor der Eskalation zur Extraktion

Ein sicherer kontrollierter Wiederherstellungsversuch stellt den Griff am Schraubenkopf wieder her, ohne die Kopfschädigung zu vergrößern. Vor der Extraktion können risikoarme Versuche mit gleichmäßiger Ausrichtung und Zugkraft erfolgreich sein, wenn der Schraubenkopf nicht vollständig ausgenuddelt ist. Der Schritt-für-Schritt-Ablauf beginnt mit dem risikoärmsten Versuch und geht zu invasiveren Techniken über, jede mit einem klaren Stoppsignal.

1. Setzen Sie einen Bit ein, der festen Kontakt ohne Wackeln herstellt, üben Sie festen Druck nach unten aus und drehen Sie langsam unter Beibehaltung der Ausrichtung. Wenn der Bit abrutscht, behandeln Sie dies als Stoppsignal und erzwingen Sie nichts.
2. Legen Sie eine Griffschicht (z. B. ein Gummiband) zwischen den Bit und den Schraubenkopf, um die Zugkraft zu erhöhen. Setzen Sie den Bit erneut auf und versuchen Sie eine Drehung mit verringertem Rutschen; wenn der Bit greift, fahren Sie fort; wenn nicht, stoppen Sie.
3. Tragen Sie Kriechöl auf den Schraubenkopf auf, warten Sie kurz und versuchen Sie es dann erneut mit gleichmäßigem Druck. Wenn sich die Schraube nicht bewegt oder sich der Kopf weiter verformt, stoppen Sie und erwägen Sie die Extraktion.

Wann ein Mikro-Schraubenausdreher hilft und wann er das Risiko erhöht

Die Verwendung eines Mikro-Schraubenausdrehers ist eine Option der letzten Wahl, nur wenn ein zentrierter Eingriff am Schraubenkopf noch möglich ist. Außermittiges Bohren erhöht das Risiko von Kollateralschäden, insbesondere an Kunststoffpfeilern oder Gewinden. Diese Checkliste trennt Bedingungen, bei denen die Extraktion hilft, von denen, bei denen sie das Risiko erhöht.

• Verwenden, wenn: Der Schraubenkopf eine Zentrierfläche bietet und Sie eine gerade, zentrierte Ausrichtung senkrecht zur Schraubenachse während des Bohrens beibehalten können.
• Verwenden, wenn: Das umgebende Material aus Metall oder anderweitig robust ist und typischerweise Drehmoment ohne Bruch standhalten kann.
• Verwenden, wenn: Kontrolliertes Bohren bei niedriger Drehzahl und Rückwärtsextraktion ohne Schlag durchführbar sind.
• Verwenden, wenn: Das Risiko von Kollateralschäden an benachbarten Komponenten gering ist, da die Schraube isoliert ist.

• Vermeiden, wenn: Der Schraubenkopf vollständig ausgenuddelt, bündig abgebrochen oder fehlt, sodass keine Zentrierführung vorhanden ist.
• Vermeiden, wenn: Die zentrierte Ausrichtung nach dem anfänglichen Pilotloch nicht visuell bestätigt werden kann.
• Vermeiden, wenn: Die Schraube in einem Kunststoffpfeiler oder dünnen Gehäuse sitzt, das unter dem Drehmoment des Ausdrehers reißen kann.
• Vermeiden, wenn: Außermittiges Bohren aufgrund ungünstigen Zugangs, eingeschränkter Sicht oder eines instabilen Werkstücks wahrscheinlich ist.
• Vermeiden, wenn: Die Ausrichtung während des Bohrens nicht beibehalten werden kann – stoppen Sie und erwägen Sie alternative Methoden, um weitere Schäden zu verhindern.

Fehler bei losen Steckern und Flachbandkabelsitzen, die zu Funktionsausfällen führen

Funktionsausfälle nach dem Zusammenbau eines Joy-Con sind oft die Folge einer losen Steckerverriegelung oder eines nicht vollständig eingesetzten Flachbandkabels. Ein teilweise eingesetztes Flachbandkabel verursacht häufig aussetzendes Verhalten oder imitiert einen Komponentenfehler. Prüfen Sie zuerst den Sitz des Flachbandkabels, bevor Sie tiefergehende Schäden annehmen; wenn das erneute Einsetzen die Funktion nicht wiederherstellt, kann eine Fehlerbehebung nach der Reparatur erforderlich sein.

Teilweises Einsetzen ist irreführend: Der Stecker kann vollständig eingesetzt erscheinen, während das Flachbandkabel nur zeitweise Kontakt hat. Überprüfen Sie jedes Flachbandkabel und jede Steckerverriegelung der Reihe nach, beginnend mit den häufigsten Fehlerquellen. Diese Diagnose-Checkliste ordnet Symptome häufigen Fehlern bei losen Steckern und Flachbandkabelsitzen zu und bietet für jeden eine sichere, umkehrbare Prüfmethode.

• Funktionsausfall einer einzelnen Taste oder eines Triggers: wahrscheinliche Ursache ist ein nicht vollständig eingesetztes Flachbandkabel für diese Taste oder eine teilweise geöffnete Steckerverriegelung. Prüfen: Öffnen Sie die Verriegelung, setzen Sie das Flachbandkabel bis zum Anschlag ein, dann verriegeln Sie die Verriegelung vollständig.
• Aussetzende Eingabe des Analogsticks: wahrscheinliche Ursache ist teilweiser Kontakt durch ein loses Flachbandkabel oder eine nicht eingerastete Verriegelung. Prüfen: Entfernen Sie das Flachbandkabel, überprüfen Sie es auf verbogene Kontakte, setzen Sie es fest ein und stellen Sie sicher, dass die Verriegelung eingerastet ist.
• Keine Reaktion der gesamten Controllerseite: wahrscheinliche Ursache ist ein nicht am Hauptplatinenstecker eingesetztes Haupt-Flachbandkabel oder eine nicht eingerastete Verriegelung. Prüfen: Stellen Sie sicher, dass das Flachbandkabel gerade eingeführt ist und die Verriegelung bis zum Einrasten heruntergedrückt wird.
• Unberechenbares Verhalten oder Geistereingaben: wahrscheinliche Ursache ist eine Teilverbindung durch ein leicht außermittiges Flachbandkabel oder eine nicht vollständig gesicherte Verriegelung. Prüfen: Setzen Sie das Flachbandkabel erneut ein, achten Sie darauf, dass es zentriert ist und die Verriegelung auf beiden Seiten eingerastet ist.
• LED oder Rumble funktionieren nicht: wahrscheinliche Ursache ist ein nicht vollständig eingeführtes Flachbandkabel dieser Unterbaugruppe oder eine nicht verriegelte Verriegelung. Prüfen: Öffnen Sie den Stecker, schieben Sie das Flachbandkabel bis zum Anschlag ein, dann schließen Sie die Verriegelung vollständig.
• Mehrere Funktionen fallen gemeinsam aus: wahrscheinliche Ursache ist ein nicht richtig eingesetztes Haupt-Flachbandkabel, das die Tochterplatine mit der Hauptplatine verbindet. Prüfen: Entfernen Sie das Flachbandkabel vorsichtig, überprüfen Sie es auf Beschädigungen, setzen Sie es wieder ein und verriegeln Sie die Stecker an beiden Enden.
• Aussetzende Funktion, die sich bei Druck auf die Rückseite des Controllers verbessert: wahrscheinliche Ursache ist ein teilweise eingesetztes Flachbandkabel, das unter Druck besseren Kontakt herstellt. Prüfen: Öffnen Sie den Stecker, setzen Sie das Flachbandkabel vollständig ein und stellen Sie sicher, dass die Verriegelung eingerastet ist.

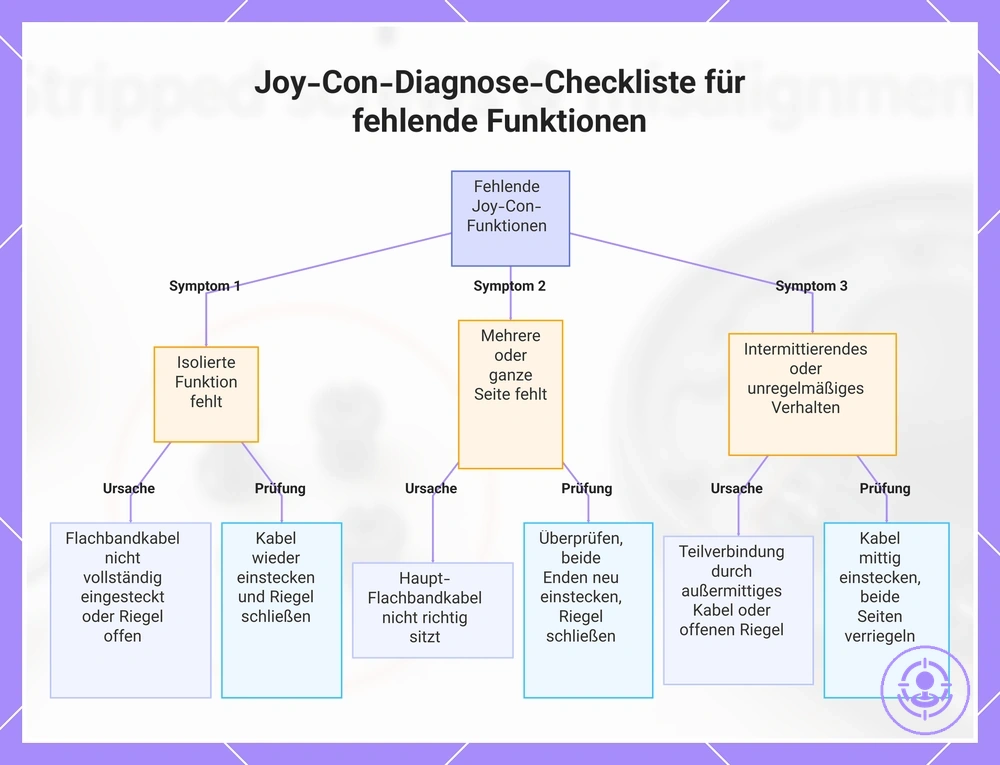

Diese Karte ordnet häufige Kabelanschlussfehler Symptomen zu und bietet für jeden eine reversible Prüfung.

Fehler bei der Steckerverriegelung: Nicht vollständig eingerastet, falsch ausgerichtetes Einführen und Beschädigung der Verriegelung

Eine Steckerverriegelung muss vollständig eingerastet und richtig ausgerichtet sein, um eine zuverlässige elektrische Durchgängigkeit zu gewährleisten. Die folgenden Fehler bei der Steckerverriegelung ordnen Handhabungsfehler ihren Risiken zu:

• Nicht vollständig eingerastet: Teileingriff kann unter Vibration zum Herausziehen der Kontakte führen, was zeitweiligen Signalverlust verursacht.
• Falsch ausgerichtetes Einführen: Das gewaltsame Einführen des Steckers in einem Winkel kann Pins verbiegen oder das Verriegelungsgehäuse beschädigen, was zu unzuverlässigem Kontakt führt.
• Beschädigung der Verriegelung: Eine gesprungene oder gebrochene Verriegelung kann die Verbindung nicht zuverlässig sichern, wodurch versehentliches Lösen und zeitweilige Durchgängigkeit wahrscheinlicher werden.
• Teilverriegelung: Wenn die Verriegelung einrastet, aber nicht vollständig sitzt, kann Mikrobewegung an der Kontaktschnittstelle den Widerstand erhöhen und zeitweilige Fehler verursachen.
• Zu festes Anziehen oder Hebeln: Übermäßige Kraft auf die Verriegelungslasche kann den Verriegelungsmechanismus verformen und seine Fähigkeit verringern, den Stecker sicher zu halten.

Ribbon-Routing-Fehler, die Kabel beim Schließen einklemmen

Ribbon-Routing kann Kabel beim Schließen einklemmen, wenn das Kabel scharfe Kanten kreuzt, in der Nähe von Schraubenpfosten verläuft oder durch Bereiche mit beweglichen Teilen geführt wird. Diese Fehler können das Kabel zwischen Oberflächen einklemmen und so Widerstand erzeugen, der das Schließen verhindert oder das Kabel beschädigt.

Führen Sie vor dem Schließen der Baugruppe diese Abstandsprüfungen durch, um Routing-Fehler zu erkennen, die einklemmen:

• Prüfen Sie, ob der Kabelweg ausreichend Abstand zu scharfen Gehäusekanten hat, die das Kabel beim Schließen einziehen oder durchtrennen könnten.
• Stellen Sie sicher, dass kein Kabel unter oder um Schraubenpfosten eingeklemmt ist, da ein eingeklemmtes Kabel einen Schließspalt erzeugen kann.
• Stellen Sie sicher, dass das Kabel nicht durch Scharnierlinien oder andere bewegliche Teile verläuft, die es beim Schließen der Baugruppe einklemmen könnten.
• Bestätigen Sie, dass entlang des Routing-Pfads genügend Spielraum vorhanden ist, um Spannung zu vermeiden, die das Kabel gegen eine Kante zieht.
• Testen Sie auf intermittierende Verbindung, indem Sie nach dem Schließen vorsichtig auf das Kabel drücken; Kanteneinklemmung verursacht oft intermittierende Signale, die durch erneutes Einsetzen behoben werden können.
• Wenn beim Schließen der Baugruppe Widerstand spürbar ist, halten Sie an und überprüfen Sie den Pfad auf Stellen, an denen das Kabel eingeklemmt ist.

Häufige Symptome nach dem Zusammenbau, die auf eine lose Verbindung hinweisen

Nach dem Zusammenbau gehören zu den Symptomgruppen, die oft auf eine lose Verbindung hinweisen, unterbrochenes elektrisches Verhalten, Startschwierigkeiten und sichtbare Hitze oder Schäden – oft durch schlechten Kontakt an Klemmen oder Massepunkten.

Die Tabelle ordnet jede Symptomgruppe einer sicheren ersten Prüfung zu, und weitere Schritte werden unter Fehlerbehebung nach der Reparatur behandelt.

Symptomgruppe	Wahrscheinlicher Verbindungsbereich	Sichere Prüfung	Was es meist bedeutet
Unterbrochene Leuchten oder Geräte, die ausfallen	Batterieklemmen, Steckerstifte oder Massepunkte	Bewegen Sie den verdächtigen Stecker vorsichtig, während das System aktiv ist, und achten Sie darauf, ob das Symptom flackert.	Eine vorübergehende Kontaktunterbrechung deutet oft auf eine lose Klemme oder einen korrodierten Stift hin, der gereinigt oder neu eingesetzt werden muss.
Motor dreht durch, startet aber nicht, oder langsames Durchdrehen	Batteriekabel, Hauptmasseband oder Anlasser-Stromkreisschalter	Überprüfen Sie die Kabelenden auf Festigkeit und Korrosion; reinigen Sie sie und setzen Sie sie bei Bedarf neu ein. Nicht mit Gewalt oder zu fest anziehen.	Ein hoher Widerstand an einem losen Batteriekabel kann den Strom zum Anlasser verringern. Wenn sichtbare Korrosion oder Beschädigung vorliegt, ersetzen Sie die Klemme, anstatt sie wiederzuverwenden.
Brandgeruch oder geschmolzener Kunststoff in der Nähe von Steckern	Stromführende Stecker, Sicherungskasten oder Hochstromverbindungen	Berühren Sie das Steckergehäuse vorsichtig. Wenn es sich heiß anfühlt, stoppen Sie den Betrieb sofort und starten Sie nicht neu, bis die Verbindung überprüft wurde.	Lichtbogenbildung durch eine lose Verbindung erzeugt Hitze, die Kunststoff schmelzen und sichtbare Schäden verursachen kann. Dies ist ein Stoppzustand, der den Austausch des Steckers oder der Klemme erfordert.

Fehlausrichtungsfehler, die das Schließen verhindern oder neue Spannungspunkte erzeugen

Wenn sich ein Gehäuse nicht schließen lässt, signalisiert Schließwiderstand meist eine falsch sitzende Komponente oder ein eingeklemmtes Kabel, nicht dass mehr Kraft nötig ist.

Fehlausrichtung während des Zusammenbaus kann Einklemmstellen verursachen, die Kabel und Komponenten belasten und zu neuen Symptomen wie aussetzender Funktion oder einem sichtbaren Spalt entlang der Gehäusenaht führen. Vor dem Anziehen der Schrauben kann eine schnelle Diagnoseprüfung helfen, sekundäre Schäden zu vermeiden.

Jedes Widerstandsmerkmal ordnet sich einem wahrscheinlichen Hindernis und einer sicheren Prüfung zu:

• Widerstand an einer Ecke — Wahrscheinlich ein eingeklemmtes Kabel unter einem Pfosten. Sichere Prüfung: Heben Sie das Gehäuse leicht an und suchen Sie nach einem zusammengedrückten Flachbandkabel.
• Gleichmäßiger Spalt schließt nicht — Wahrscheinlich eine Einklemmstelle an einem Flachbandkabel. Sichere Prüfung: Überprüfen Sie, ob das Kabel flach in seinem dafür vorgesehenen Kanal liegt.
• Gehäusenaht fühlt sich federnd an — Wahrscheinlich Fehlausrichtung eines Führungsstifts oder -pfostens. Sichere Prüfung: Überprüfen Sie die Stiftausrichtung, bevor Sie nach unten drücken.
• Gehäuse rastet ein, springt aber auf — Wahrscheinlich eine nicht vollständig in ihrer Fassung sitzende Komponente. Sichere Prüfung: Entfernen Sie das Gehäuse und überprüfen Sie die Komponentenhöhe.
• Eine Seite schließt, die andere Seite hat einen Spalt — Wahrscheinlich Fehlausrichtung des Gehäuses relativ zum internen Rahmen. Sichere Prüfung: Lösen Sie alle Schrauben, richten Sie die Naht gleichmäßig aus und ziehen Sie sie dann schrittweise wieder an.
• Schraubenloch fluchtet nicht — Wahrscheinlich eine während der Montage verschobene interne Komponente. Sichere Prüfung: Richten Sie den Komponentenstapel vor dem Eindrehen neu aus.
• Widerstand nach dem Anziehen der Schrauben — Wahrscheinlich ein eingeklemmtes Kabel oder ein durch zu starkes Anziehen erzeugtes falsch ausgerichtetes Gehäuse. Sichere Prüfung: Drehen Sie die Schrauben heraus und prüfen Sie auf eingeklemmtes Kabel oder falsch ausgerichtete Stifte.
• Gehäuse verzieht sich beim Schließen — Wahrscheinlich ein falsch platziertes Kabel, das eine Wölbung verursacht. Sichere Prüfung: Bestätigen Sie, dass alle Kabel entlang der geformten Kanäle verlaufen, ohne Schraubenpfosten zu kreuzen.

Wenn der Widerstand nach diesen Prüfungen bestehen bleibt, halten Sie an und überprüfen Sie die Montagereihenfolge und den Sitz der Komponenten erneut.

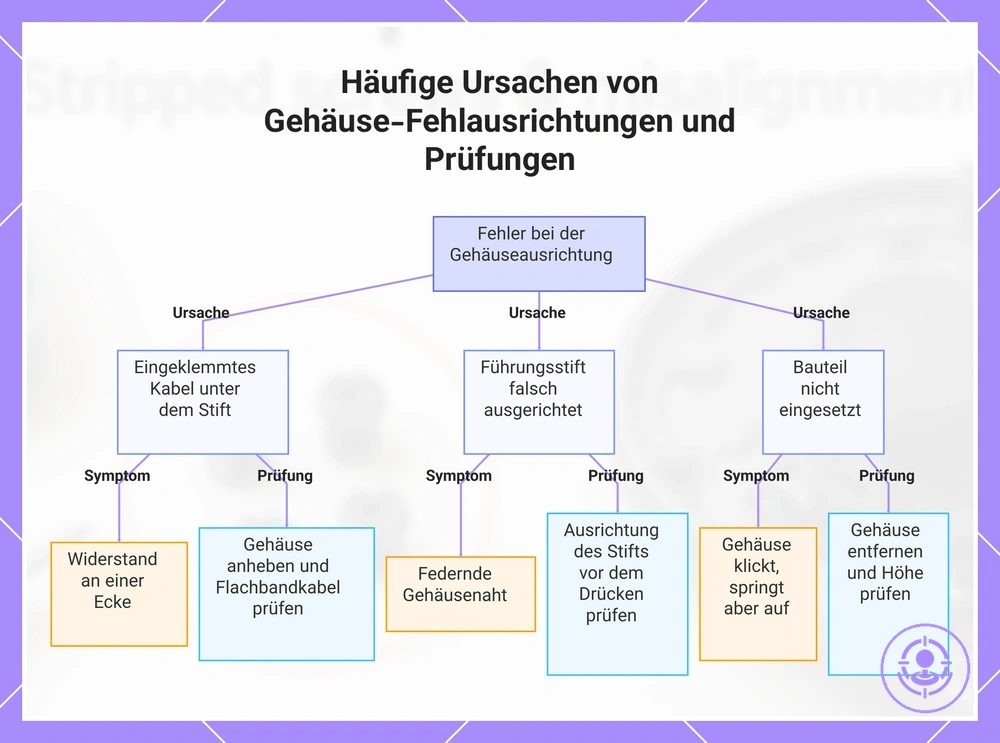

Diese Grafik zeigt drei häufige Ursachen von Fehlausrichtungen, ihre Symptome und die sicheren Prüfungen, um Sekundärschäden beim Wiederzusammenbau zu vermeiden.

Fehler beim Einsetzen der Module, die das Ausrichten des Gehäuses verhindern

Beim Einsetzen der Module muss jede Einheit bündig sitzen, damit sich Schraubenlöcher und Gehäusekanten auf natürliche Weise ausrichten. Sichtbare Anzeichen dafür, dass ein Einsetzfehler das Ausrichten des Gehäuses verhindert, sind:

• Eine Schräglage an der Naht, bei der ein Modul höher sitzt als das benachbarte Bauteil.
• Ein sichtbarer Spalt zwischen Modulen, der zur Vorder- oder Hinterkante hin breiter wird.
• Widerstand beim Einsetzen der Schrauben, was darauf hindeutet, dass die Löcher möglicherweise nicht mehr ausgerichtet sind.
• Ein verschobenes Modul, das nicht rechtwinklig zum Rahmen oder zum angrenzenden Teil sitzt.
• Ungleichmäßiger Druck auf das Gehäuse beim Versuch, es zu schließen, oft als Klemmen oder Hängenbleiben spürbar.

Häufige Einklemmstellen, die Fehlausrichtung verursachen: Kabel, Schaumstoffpolster und Akkuplatzierung

Einklemmstellen sind vorhersehbare Fallen, die ein vollständiges Schließen verhindern und weiche Teile beschädigen können. Wenn ein Kabel, ein Schaumstoffpolster oder ein Akku während des Zusammenbaus in einer Nahtspalt eingeklemmt wird, entsteht Widerstand und möglicherweise eine unvollständige oder undichte Abdichtung.

Häufige Einklemmstellen sind nach Teiltyp und Position geordnet. Jeder Eintrag nennt das eingeklemmte Teil, das Schließsymptom und die sichere Aktion zum erneuten Positionieren.

• Eingeklemmtes Kabel in einem Nahtspalt: Ein in einem Nahtspalt eingeklemmtes Kabel kann das vollständige Schließen des Gehäuses verhindern und zu Aussetzern führen. Zum Neuausrichten das Kabel aus dem Spalt heben und entlang seines vorgesehenen Kanals verlegen.
• Falsch sitzendes Schaumstoffpolster: Ein zusammengedrücktes oder verschobenes Schaumstoffpolster kann Schließwiderstand erzeugen und das Gehäuse auseinanderdrücken. Positionieren Sie das Polster vorsichtig neu, sodass es flach aufliegt und keine benachbarten Komponenten überlappt.
• Eingeklemmter Akku durch Platzierung: Ein außermittig platzierter Akku kann zwischen den Gehäusehälften eingeklemmt werden, was ungleichmäßigen Druck und einen sichtbaren Nahtspalt verursacht. Entfernen Sie den Akku und setzen Sie ihn vor dem Schließen mittig in seiner Halterung neu ein.
• Flachbandkabel am Scharnier: Ein in der Nähe eines Scharnierdrehpunkts eingeklemmtes Flachbandkabel kann beim Schließen des Gehäuses gequetscht werden, was zu einem harten Stopp oder Widerstand führt. Überprüfen Sie vor dem endgültigen Schließen, ob das Kabel vom Scharnier weg verlegt ist.
• Kabelbaum zwischen Komponenten: Ein zwischen zwei Innenteilen eingeklemmtes Kabelbündel kann eine Wölbung erzeugen, die einen bündigen Sitz des Gehäuses verhindert. Verlegen Sie den Kabelbaum in seinen dafür vorgesehenen Schlitz und überprüfen Sie den Abstand.
• Schaumstoffpolster auf einem Stecker: Ein Schaumstoffpolster, das einen Stecker überlappt, kann verhindern, dass der Stecker vollständig einrastet, was zu Funktionsproblemen führen kann. Kürzen oder positionieren Sie das Polster so, dass es keine Stecker behindert.

Gewaltsames Schließen des Gehäuses und die dadurch entstehenden Schadensmuster

Gewaltsames Schließen verwandelt Fehlausrichtung oft in gebrochene Pfeiler, eingeklemmte Kabel oder verformte Sitzflächen, wenn das Gehäuse zugedrückt wird, ohne vorher die Ausrichtung zu prüfen und zu korrigieren. Jedes der folgenden Schadensmuster ist mit seiner wahrscheinlichen Ursache und dem Symptomrisiko verknüpft, das es erzeugen kann.

• Gebrochener Pfeiler → Ausrichtungskraft auf einen einzelnen Montagepfeiler konzentriert → loser oder ungleichmäßiger Gehäusesitz nach dem Zusammenbau
• Eingeklemmtes Kabel → Zudrücken klemmt ein Flexkabel gegen das Gehäuse → neues Symptom wie aussetzende Tastenreaktion
• Verformter Sitz → ungleichmäßiger Druck verbiegt eine Kunststoffkante oder -schiene → möglicher dauerhafter Spalt oder Schwierigkeiten beim erneuten Einsetzen des Gehäuses
• Verkratzte Innenfläche → Verschieben eines falsch ausgerichteten Gehäuses über eine scharfe Kante → kosmetische Probleme oder Masseprobleme
• Ausgenudelter Schraubensitz → Eindrehen der Schraube mit Gewalt, während das Gehäuse bereits unter Spannung steht → ausgenudeltes Gewinde und lose Schraube, die nicht mehr hält

Zusammenbau- und Überprüfungsfehler, die Drift als „nicht behoben“ erscheinen lassen

Ein Überprüfungsfehler kann Drift nach dem Zusammenbau als nicht behoben erscheinen lassen und ein falsches Negativ erzeugen. Unvollständiger Sitz oder Fehlausrichtung können den Reparatureffekt überdecken. Überprüfen Sie vor dem erneuten Öffnen.

Die Überprüfung in diesem Stadium stellt sicher, dass die Reparaturteile korrekt sitzen, die Zusammenbaureihenfolge eingehalten wurde und der Joystick vorhersehbar reagiert, bevor der Controller erneut geöffnet wird. Für eine tiefergehende Betrachtung finden Sie weitere Informationen unter Fehlerbehebung nach der Reparatur.

Die folgende Checkliste priorisiert umkehrbare Prüfungen, die helfen, Überprüfungsfehler zu vermeiden, indem sie den korrekten Zusammenbau bestätigen, ohne das Gehäuse erneut zu öffnen.

• Verhalten: Drift besteht genauso wie zuvor. Prüfung: Ausrichtung und Sitz des Ersatzmoduls überprüfen. Bedeutung: Ein falsch ausgerichtetes Modul kann das ursprüngliche Symptom nachahmen.
• Verhalten: Drift ist vorhanden, aber schwächer. Prüfung: Sicherstellen, dass alle Schrauben gleichmäßig angezogen sind. Bedeutung: Ungleichmäßiger Schraubendruck kann das Gehäuse verziehen und den Stick beeinflussen.
• Verhalten: Keine Reaktion in eine Richtung. Prüfung: Sicherstellen, dass das Flachbandkabel vollständig eingesteckt und verriegelt ist. Bedeutung: Eine lose Verbindung kann als Drift-Symptom erscheinen.
• Verhalten: Stick fühlt sich körnig an. Prüfung: Joystick-Kappe neu einsetzen und Ablagerungen entfernen. Bedeutung: Körnigkeit kann in Mittelstellung fälschlicherweise für Stick-Drift gehalten werden.
• Verhalten: Mittelstellung driftet langsam. Prüfung: Federausrichtung überprüfen. Bedeutung: Eine falsch platzierte Feder kann Drift verursachen, der nicht mit der Reparatur zusammenhängend erscheint.
• Verhalten: Drift tritt nur in bestimmten Spielen auf. Prüfung: Joystick-Kappe neu einsetzen und prüfen, ob sie nicht am Gehäuse reibt. Bedeutung: Physische Blockierung kann Drift spielspezifisch erscheinen lassen und eine ordnungsgemäße Reparatur überdecken.

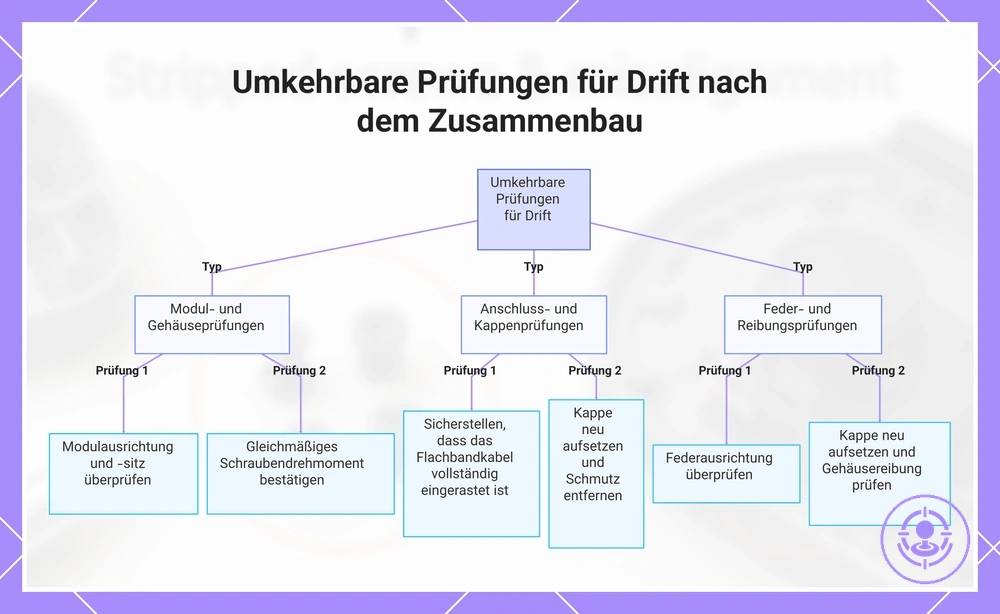

Dieses Diagramm kategorisiert die sechs im Abschnitt aufgeführten umkehrbaren Prüfungen in drei Gruppen und hilft Ihnen, Überprüfungsfehler zu erkennen und zu beheben, ohne den Controller erneut zu öffnen.

Das Auslassen von Funktionsprüfungen, die einen schlechten Sitz oder eine Fehlausrichtung frühzeitig aufdecken

Führen Sie diese Mindestprüfungen vor dem endgültigen Anziehen durch, um Sitz- und Ausrichtungsfehler frühzeitig zu erkennen. Wenn Sie sie durchführen, während das Öffnen noch ein geringes Risiko darstellt, decken sie Probleme früher auf. Das Auslassen verzögert die Erkennung bis nach dem Anziehen, was die Korrektur zeitaufwändiger macht.

• Drücken Sie das Teil vorsichtig in seine Aussparung. Erwartete Reaktion: Es sitzt bündig ohne zu wackeln. Abweichung: Das Teil neigt oder verschiebt sich. Wahrscheinlicher Fehler: Das Teil wird mit Gewalt eingedrückt, anstatt es neu auszurichten.
• Schrauben Sie eine Schraube von Hand ein, bevor Sie einen Schraubendreher verwenden. Erwartete Reaktion: Die Schraube greift von Anfang an geschmeidig. Abweichung: Die Schraube hakelt oder dreht sich nicht weiter. Wahrscheinlicher Fehler: Überdrehen durch anfängliche Fehlausrichtung.
• Bewegen oder schwenken Sie das Bauteil manuell durch seinen Bewegungsbereich. Erwartete Reaktion: Gleichmäßige Bewegung ohne Hindernis. Abweichung: Die Bewegung ist schwergängig, ungleichmäßig oder stoppt plötzlich. Wahrscheinlicher Fehler: Ein Kabel ist eingeklemmt oder das Bauteil sitzt nicht vollständig.
• Überprüfen Sie die Gleichmäßigkeit des Spalts um die zusammengebauten Kanten. Erwartete Reaktion: Gleichmäßiger Abstand auf allen Seiten. Abweichung: Die Spalte sind auf einer Seite breiter. Wahrscheinlicher Fehler: Das Bauteil ist schief eingebaut.
• Schütteln Sie die Baugruppe vorsichtig und horchen Sie. Erwartete Reaktion: Keine inneren Geräusche. Abweichung: Ein Klappern oder Klicken weist auf ein loses Teil hin. Wahrscheinlicher Fehler: Eine Klammer oder Verriegelung ist nicht vollständig eingerastet.
• Ziehen Sie leicht an jedem Stecker nach dem Einstecken. Erwartete Reaktion: Der Stecker hält und sitzt bündig. Abweichung: Er lässt sich leicht herausziehen oder steht über. Wahrscheinlicher Fehler: Unvollständiges Einstecken aufgrund eines falsch ausgerichteten Pins.
• Drücken Sie auf die Mitte des eingesetzten Teils. Erwartete Reaktion: Minimale Durchbiegung, festes Gefühl. Abweichung: Das Teil wölbt oder verformt sich merklich. Wahrscheinlicher Fehler: Abstandshalter oder Stützen sind falsch ausgerichtet.

Kontaminationsfehler während der Reparatur, die das Joystick-Verhalten beeinflussen können

Kontaminationsfehler während der Reparatur – wie das Einbringen von Staub, Rückständen oder Ölen – können das Gefühl und die Konsistenz des Joysticks beeinträchtigen. Zu den häufigsten Kontaminationsquellen sowie ihren Auswirkungen und einfachen Vorbeugungsmaßnahmen gehören:

• Staub von einem schmutzigen Arbeitsplatz: kann sich auf internen Leiterbahnen ansammeln und Gefühlsinkonsistenz verursachen; Vorbeugung: Reinigen Sie den Arbeitsbereich vor Beginn der Reparatur.
• Öle und Schweiß von ungewaschenen Händen: können auf Kontaktflächen übertragen werden und Schmierfilme erzeugen, die die gleichmäßige Bewegung beeinträchtigen; Vorbeugung: Hände waschen oder Handschuhe verwenden.
• Rückstände von abgenutzten Bauteilen: können Körnung einbringen, die das Joystick-Gefühl und die Konsistenz stört; Vorbeugung: Überprüfen und reinigen Sie Ersatzteile vor dem Einbau vorsichtig.
• Faserstoffe von Tüchern oder Kleidung: können sich in Spalten festsetzen und den Joystick-Weg behindern; Vorbeugung: Verwenden Sie fusselfreie Reinigungsmaterialien.

Stoppbedingungen und Schadensbegrenzung, wenn etwas schiefgeht

Ein rechtzeitiger Stopp verhindert sich häufende Schäden und bewahrt die Wiederherstellbarkeit. Wenn ein Reparaturschritt Widerstand oder Verformung zeigt, verschlimmert das Fortsetzen das Problem oft.

Beschädigte Komponenten oder falsch ausgerichtete Teile signalisieren eine aktive Stoppbedingung. Schadensbegrenzung bedeutet, den Schaden zu begrenzen, indem die aktuelle Aktion gestoppt und der Ansatz neu bewertet wird.

Diese Checkliste für Stoppbedingungen und Schadensbegrenzung legt praktische Schwellenwerte für häufige Warnsignale fest. Eine separate Vorbereitung, um Fehler zu vermeiden kann helfen, diese Grenzen festzulegen.

• Ausgenudelter Schraubenkopf: Der Schraubenkopf verformt sich oder der Bit rutscht wiederholt ab. – Stop sofort und verwenden Sie ein Gummiband oder eine Extraktionsmethode. – Vermeiden Sie weiteres Drehmoment oder den Wechsel zu einem größeren Bit ohne Überprüfung.
• Widerstand am Flachbandkabel: Das Kabel widersteht dem Einführen oder knickt am Stecker ein. – Stop und entfernen Sie das Kabel; überprüfen Sie Orientierung und Ausrichtung des Steckers. – Vermeiden Sie, das Kabel weiter zu schieben, da dies Leiterbahnen reißen kann.
• Fehlausrichtung des Joystick-Gehäuses: Das Gehäuse sitzt nicht bündig am Rahmen. – Stop und heben Sie das Modul an, um die Führungsschienen und Schraubenpfosten zu überprüfen. – Vermeiden Sie, mit Gewalt nach unten zu drücken, da dies die Montagepunkte brechen kann.
• Plötzlicher Widerstandsanstieg: Eine Schraube wird auf halbem Weg viel schwerer zu drehen. – Stop und drehen Sie die Schraube zurück, um die Gewinde zu untersuchen. – Vermeiden Sie die Verwendung eines elektrischen Schraubendrehers bei hoher Geschwindigkeit, da dies das Gewinde ausnuddeln kann.
• Kunststoffverformung: Spannungsrisse oder Verbiegungen treten an internen Halterungen auf. – Stop und entfernen Sie die betroffene Komponente; verstärken Sie die Halterung, wenn möglich. – Vermeiden Sie, denselben Montagewinkel zu wiederholen, was die Spannung verschlimmert.
• Unregelmäßige Kalibrierung nach Zusammenbau: Der Joystick registriert Bewegung, ohne berührt zu werden. – Stop und zerlegen Sie, um den Sensorkontakt und die Federausrichtung zu überprüfen. – Vermeiden Sie, sich allein auf die Softwarekalibrierung zu verlassen, da dies eine physische Fehlausrichtung überdecken kann.
• Wiederholtes Abrutschen des Schraubendrehers (Cam-out): Die Schraubendreherspitze verliert mehrfach den Halt am Schraubenkopf. – Stop und wechseln Sie zu einem manuellen Schraubendreher mit einem besser passenden Bit. – Vermeiden Sie die Verwendung eines abgenutzten Bits oder erhöhten Anpressdruck.

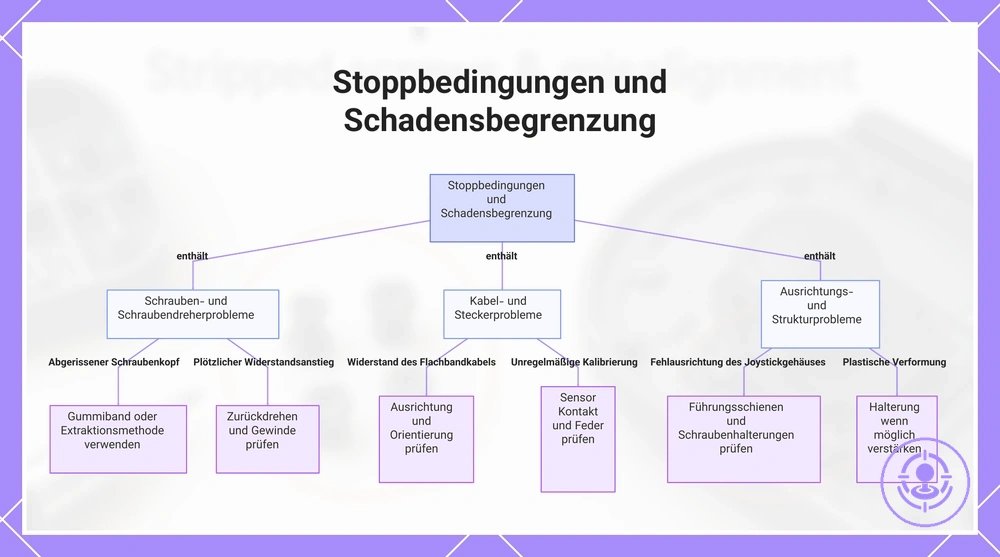

Diese Grafik gruppiert häufige Reparaturwarnsignale in drei Kategorien und zeigt die sofortige Maßnahme zum Stoppen und Begrenzen des Schadens.

So entscheiden Sie, wann Sie stoppen sollten, um irreversible Schrauben-, Verriegelungs- oder Kabelschäden zu vermeiden

Wiederholtes Abrutschen, sichtbare Verformung oder anormaler Widerstand sind praktische Stoppschwellen – das Fortsetzen darüber hinaus riskiert eine Verschlimmerung des Schadens anstatt einer Reparatur. Die folgende Liste trennt umkehrbaren Widerstand von fortschreitendem Schaden und hilft Ihnen zu entscheiden, wann Sie Ihren Ansatz überdenken sollten.

• Schraubenkopf rutscht wiederholt ab und rundet sich: Stoppen Sie und wechseln Sie zu einem größeren oder schärferen Bit, oder verwenden Sie einen Schraubenausdreher.
• Verriegelungsverformung oder -klemmen: Nicht mit Gewalt vorgehen; stoppen Sie und überprüfen Sie die Ausrichtung, um dauerhafte Schäden zu vermeiden.
• Anormaler Widerstand beim Einführen des Kabels: Stoppen Sie, um ein Einklemmen oder eine Isolationsbeschädigung zu vermeiden; überprüfen Sie den Kabelweg und richten Sie neu aus.
• Schraube dreht durch, ohne zu greifen: Zeigt ein ausgenudeltes Gewinde an; stoppen Sie und verwenden Sie eine größere Schraube oder einen Gewindeeinsatz.
• Befestigungselement erfordert übermäßiges Drehmoment: Stoppen; zu starkes Anziehen riskiert Verformung oder Bruch; überprüfen Sie die Schmierung oder Ausrichtung neu.
• Kabel knickt unter Spannung: Nicht mit Gewalt vorgehen; neu verlegen oder die Zugentlastung am Anschlusspunkt verbessern.
• Schraubenkopf verformt sich unter dem Schraubendreher: Stoppen; wechseln Sie zu einem manuellen Werkzeug oder einem größeren Schraubendreher, um weiteres Ausnuddeln zu vermeiden.
• Bit wiederholt Cam-out: Stoppen, bevor der Kopf vollständig rund wird; probieren Sie einen anderen Bit-Typ oder tragen Sie Kriechöl auf, dann bewerten Sie neu.

Wenn ein Kabel reißt oder eine Verriegelung bricht: Sichere nächste Schritte ohne Ausweitung auf eine vollständige Reparaturanleitung

Wenn ein Kabel reißt oder eine Verriegelung bricht, ist der sichere nächste Schritt die Eingrenzung und Beurteilung, nicht das gewaltsame Wiederherstellen der Verbindung. Gewaltsames Vorgehen kann aus einem einfachen Problem wiederkehrende intermittierende Fehler machen. Die folgenden Punkte beschreiben die sofortigen Eingrenzungsmaßnahmen in Form von Tun und Nicht-Tun.

Wenn der Schaden eingegrenzt ist, können Sie mit der Fehlerbehebung nach der Reparatur fortfahren.

Vorsicht: Versuchen Sie keine vollständige Reparatur oder keinen Austausch, bis der Schaden ordnungsgemäß beurteilt wurde.

Jetzt tun

• Stoppen Sie die Verwendung des Controllers sofort, um ein weiteres Einreißen des Kabels zu verhindern.
• Beurteilen Sie das Kabel visuell auf Risse, Falten oder Verwicklungen.
• Überprüfen Sie den Verriegelungsbereich auf Rückstände oder Fehlausrichtung, die ein ordnungsgemäßes Schließen verhindern könnten.
• Stabilisieren Sie das eingerissene Kabel, indem Sie die Enden vorsichtig neu ausrichten, falls möglich, ohne Spannung auszuüben.

Nicht tun

• Drücken Sie die Kabelverriegelung nicht mit Gewalt zu, wenn sie Widerstand leistet; dies kann Kontakte beschädigen und intermittierende Fehler verursachen.
• Verwenden Sie den Controller nicht weiter mit einem sichtbar eingerissenen Kabel – dies kann Rückstände einbetten und den Schaden verschlimmern.
• Ziehen oder zerren Sie nicht an einem festsitzenden Kabel; dies kann das Material weiter dehnen oder einreißen.
• Gehen Sie nicht davon aus, dass der Schaden ohne Überprüfung harmlos ist – selbst kleine Risse können zu intermittierenden Fehlern führen.
