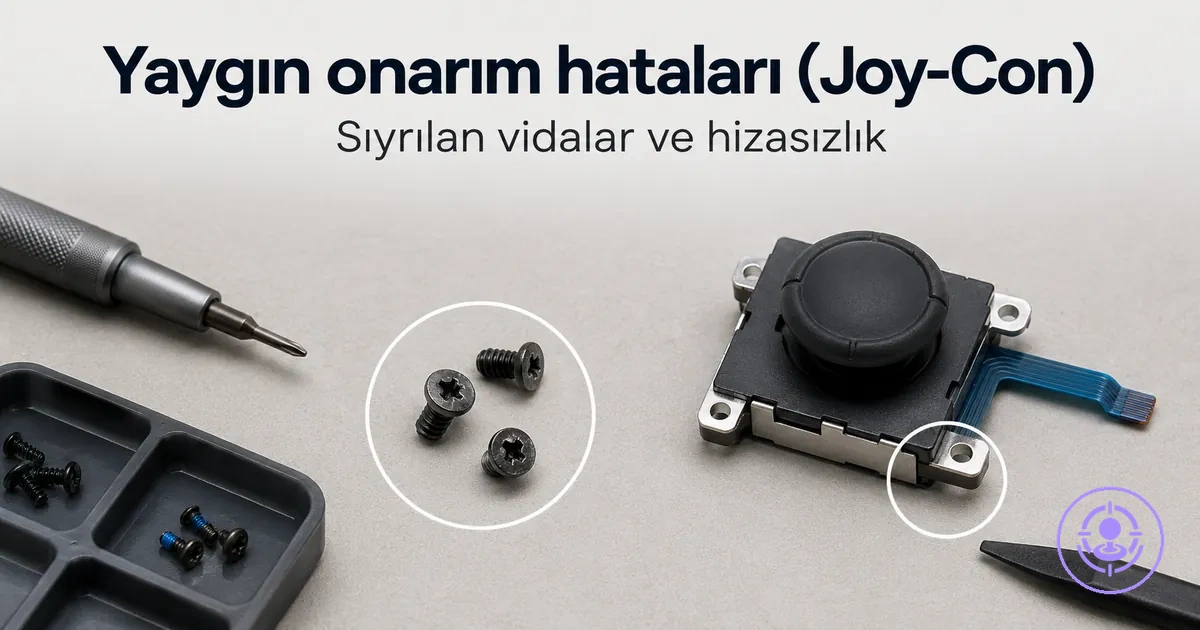

Joy-Con Onarım Kiti Hataları: Sıyrılan Vidalar, Hizasızlık ve Gevşek Bağlantılar Nasıl Oluşur

Joy-Con onarım kiti hataları, sökme veya takma sırasında bir onarım girişiminin yanlışamasından kaynaklanan başarısızlık modelleridir. Bu hatalar birbirine bağlı üç başarısızlık modunu içerir:

• genellikle yanlış uç uyumu veya aşırı tork nedeniyle oluşan sıyrılmış bir vida
• bağlayıcı mandalı tam olarak oturmamışsa sürekliliğini kaybedebilecek bir şerit kablo
• genellikle düzensiz kabuk kapatma veya sıkışmış bir esnek kablo sonucu oluşan mekanik hizasızlık

Onarım öncesinde çalışan bir Joy-Con, takma sonrasında aralıklı tepki veya gevşek uyum gibi yeni sorunlar geliştirebilir. Bu sayfa, tam onarım adımları yerine hata modellerini kapsar ve tüm joystick değiştirme iş akışını geriye doğru izlemeden hangi kullanım hatasının yeni bir belirtiye yol açtığını belirlemenizi sağlar.

Sonuçlar vida durumuna, mandal kırılganlığına ve küçük model farklılıklarına bağlıdır, bu nedenle aynı eylem farklı birimlerde farklı sonuçlar üretebilir. Hata modellerinin ötesinde onarım iş akışlarına daha geniş bir genel bakış için Joy-Con drift onarım kiti merkezi'ne başvurun.

Bir onarım kiti hatasının Joy-Con içinde değiştirdikleri

Bir onarım kiti hatası, bir Joy-Con içindeki bir bağlantı elemanının, konektörün, kablonun veya yuvanın fiziksel durumunu değiştiren bir kullanım veya montaj tercihidir. Vida başını sıyırabilir, şerit mandalını yerinden çıkarabilir, esnek kabloyu sıkıştırabilir veya kabuk dikişini hizasız bırakabilir. Bu dört kategori—bağlantı elemanı bütünlüğü, elektriksel süreklilik, mekanik hizalama ve kapatma oturması—bir hatanın etkileyebileceği yönleri kapsar.

Geri döndürülebilir durum hatası, gevşek bir konektör gibi, genellikle yeniden oturtarak düzeltilebilir. Fiziksel hasar, sıyrılmış bir diş gibi, parça değişimi gerektirebilir. Model revizyonları farklılık gösterdiğinden, aynı kullanım tercihi Joy-Con sürümlerinde farklı sonuçlar üretebilir. Onarım sonrasında ortaya çıkan herhangi bir belirti, belirli bir hatanın kanıtı olarak değil, bir durum değişikliğinin meydana gelmiş olabileceğine dair bir sinyal olarak değerlendirilmelidir.

• Bağlantı elemanı bütünlüğü: Vida başına aşırı tork uygulamak dişi sıyırabilir, çıkarmayı zorlaştırır. Çapraz diş açılmış bir bağlantı elemanı kabuğu sıkıca bir arada tutmayabilir.
• Elektriksel süreklilik: Bir konektör mandalını yanlış oturtmak veya bir şerit kabloyu keskin bir kenardan geçirmek teması kesebilir ve aralıklı veya kayıp işleve neden olabilir.
• Mekanik hizalama: İç bileşenleri hizalamadan kabuğu kapatmaya zorlamak bir kabloyu sıkıştırabilir veya hareketli parçalardaki direnci artırarak dikişte boşluğa neden olabilir.
• Kapatma oturması: Arka kapağı yanlış hizalamak ray mandalını yerine oturmamış bırakabilir ve Joy-Con'un serbest bırakma düğmesine basmadan konsoldan kaymasına neden olabilir.

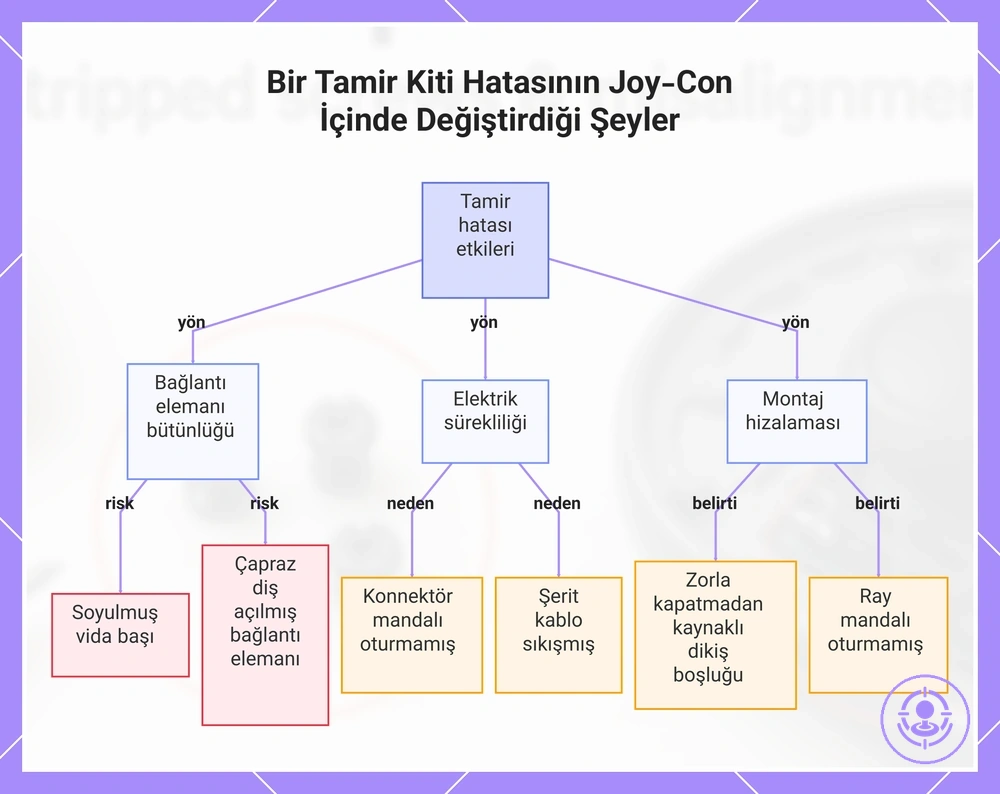

Bu grafik, bir tamir hatasının Joy-Con içinde neden olabileceği fiziksel durum değişikliklerinin ana kategorilerini gösterir: bağlantı elemanı, elektrik ve montaj sorunları.

Onarım sonucunu engelleyen hatalar ile parçalara fiziksel hasar veren hatalar

Onarım sonucunu engelleyen hatalar geri döndürülebilirken, parçalara fiziksel hasar veren hatalar genellikle geri döndürülemez. Bu kriterler hataları geri döndürülebilirlik ve tırmanma riskine göre sıralar ve onarımı yeniden kontrol ederek kurtarma girişiminde bulunma veya durup hasarlı bir bileşeni değiştirme kararına rehberlik eder.

Sonuç türü	Tipik hata durumu	En güvenli ilk eylem	Tırmanma riski
Geri döndürülebilir (onarım sonucunu engeller)	Parçaya zarar vermeden çalışmayı engelleyebilecek yanlış montaj veya gevşek bağlantı.	Bileşeni yeniden oturtun ve hizalama ile uyumu yeniden kontrol edin.	Düşük risk; hata düzeltildiğinde onarım devam edebilir.
Geri döndürülemez (parçalara fiziksel hasar verir)	Yırtılmış veya çatlamış bir bileşene neden olabilecek aşırı sıkma.	Daha fazla montajı hemen durdurun ve hasarlayın ve hasarlı parçayı değiştirin.	Yüksek risk; tekrarlanan denemeler genellikle hasarı kötüleştirir.

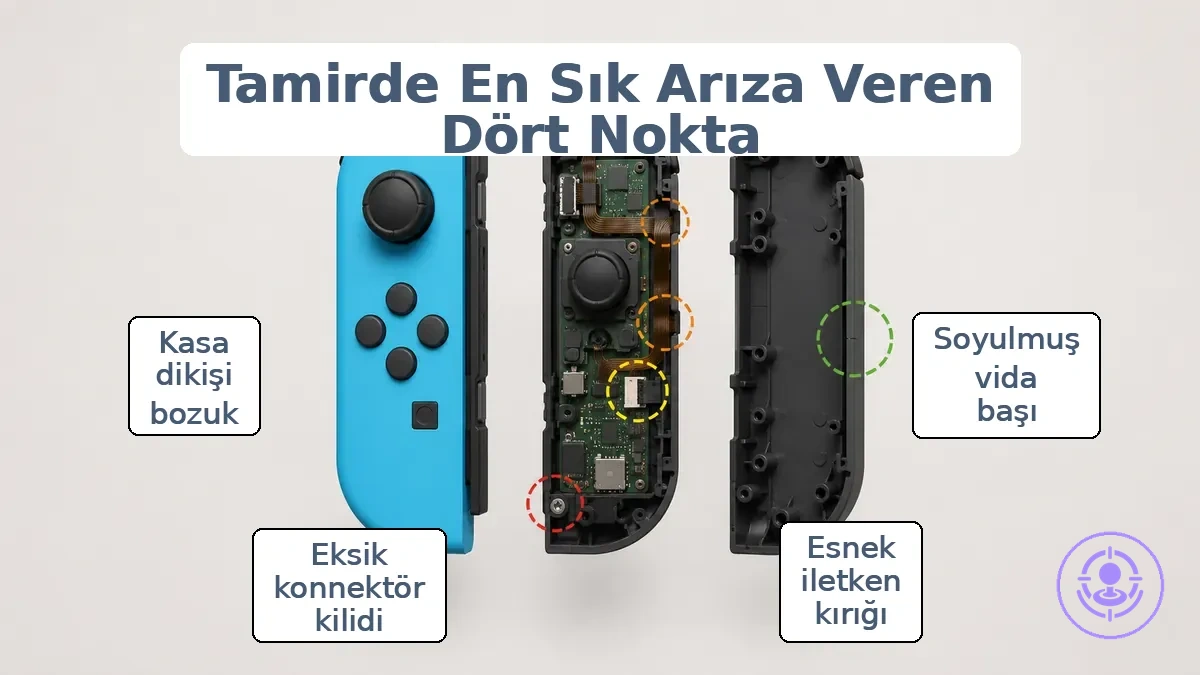

Arıza vermeye en yatkın temas noktaları: vida başları, şerit kablolar, konektör mandalları ve kabuk oturması

Arıza vermeye en yatkın temas noktaları—vida başları, şerit kablolar, konektör mandalları ve kabuk oturması—her biri yanlış kullanıldığında arızalanabilecek kırılgan bir özelliğe sahiptir. Bunlar doğrudan temas ettiğiniz noktalardır. Şema, bu arıza vermeye yatkın temas noktalarının noktaların nerede göründüğünü gösterir: vida başı konumları, şerit kablo yolları, konektör mandal bölgeleri ve kabuk oturma çizgisi.

• Vida başı: Yanlış uç uyumu genellikle bit kaymasına neden olur ve bu da başı sıyırabilir. Sıyırma genellikle çıkarmayı zorlaştırır.
• Şerit kablo: Keskin bükümler veya sıkışmalar esnek iletkenleri kırabilir. Aralıklı bağlantı yaygın bir sonuçtur.
• Konektör mandalı: Mandalı tam olarak kilitlememek kabloyu kısmen oturmuş bırakabilir. Ardından genellikle işlev kaybı veya gevşek temas görülür.
• Kabuk oturması: Yanlış hizalanmış kasa dikişleri kapatma sırasında direnç oluşturur. Görünür bir boşluk veya eğrilmiş gövde tipik sonuçtur.

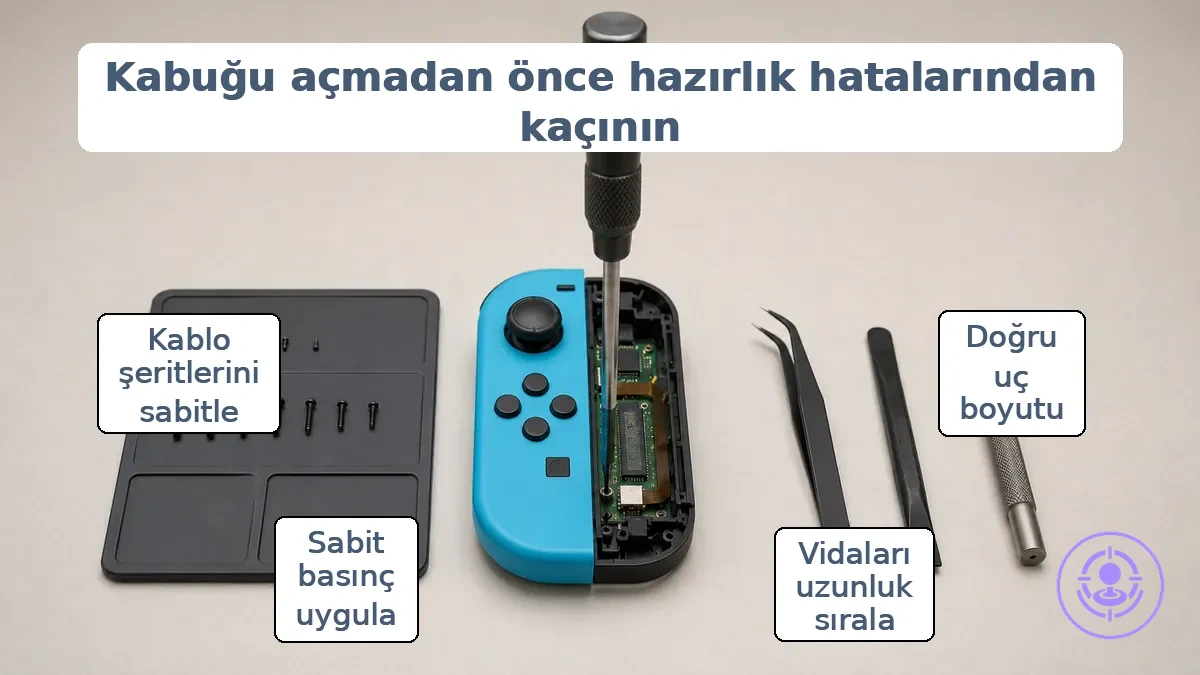

Açılmadan önce önlenebilir hasara yol açan hazırlık hataları

Kötü hazırlık ve kontrol, onarım sırasında önlenebilir hasarın çoğuna neden olur, karmaşık elektronik işler değil. Uç uyumunu, çalışma yüzeyi stabilitesini veya vida sırasını kontrol etmeden sökmeye acele etmek genellikle sıyrılmış dişlere, sıkışmış kablolara veya kayıp donanıma yol açar. Kontrol, kuvveti yener.

Hataları önlemek için bir hazırlık listesi, sıyrılmış dişlere, sıkışmış kablolara ve hizasızlığa neden olan hazırlık hatalarını önler. Tam temas için uç profilinizin vida başı boyutuyla eşleştiğini doğrulayarak başlayın.

• Sıyrılmış vida başlarını önlemek için doğru uç boyutunu ve profilini kullanın.
• Hizasızlığa neden olan karışıklıkları önlemek için vidaları konumlarına ve boylarına göre düzenleyin.
• Kayma olasılığını azaltmak için yeterli aydınlatma altında ve sabit bir yüzeyde çalışın.
• Tornavidayı dik tutun ve bit kaymasını ve kenar hasarını önlemek için sabit basınç uygulayın.
• Küçük parçaları kaybetmeyi önlemek için yakınınızda manyetik bir mat veya etiketli bir kap bulundurun.
• Vida direnç gösterdiğinde aşırı güçten kaçının ve diş hasarını önlemek için çapraz diş açmayı kontrol edin.
• Yırtılmayı önlemek için kartı döndöndürmeden önce gevşek şerit kabloları sabitleyin.

Anında sıyırmaya yol açan uç-vida uyum hataları

Sıyırma genellikle tornavida profili veya boyutu vida başıyla eşleşmediğinde veya uç tam temas sağlamadığında başlar. Bu listedeki uyumsuzlukları önlemek için uygun tornavida ve vida kullanımı gereklidir. Uyumsuzluklar, bu uyum hatalarının vida başlarını nasıl sıyırdığını gösterir.

• Yanlış tornavida profili (örneğin, Pozidriv vidada Phillips uç) → uç gevşek hissettirir ve tork altında kayar → konik yan yüzeyler paralel tahrik duvarlarıyla temasını kaybettiği için bit kayması oluşur.
• Yanlış uç boyutu (örneğin, #2 yuvada #1 uç) → sallanma ve zayıf temas → kuvvet küçük bir alana odaklandığından yuva kenarlarının yuvarlanması.
• Aşınmış veya yuvarlanmış uç ucu → azalan teması → kaymayı önlemek için gereken için gereken aşağı yönlü basıncın artması, bit kaymasını ve yuvarlanmayı hızlandırır.
• Kısmi temas (ucun tam oturmaması) → uç yan yüzeyler yerine yuva uçlarına dayanır → tahrik deliğinde kayma ve deformasyon.

Vida kontrol hataları: boyları karıştırmak, parça kaybetmek ve yeniden montajda aşırı sıkmak

Karışan vidalar, kaybolan parçalar ve aşırı sıkma, yeniden montaj sonrasında genellikle kapatma boşluklarına, basınç sorunlarına ve hizasızlığa neden olur. Tanımlama, yerleştirme tutarlılığı ve tork disiplinine odaklanarak karışıklıkları ve hizasızlığı önlemek için bu kontrol listesini kullanın.

• Sökmeden önce, yeniden montaj sırasında vida boyu karışıklığını önlemek için her vida grubunu vida boyu ve vida konumuna göre etiketleyin.
• Parçaları işlevlerine göre ayırın, böylece yanlış delik yerleşimi kabuk altında boşluk veya aralık oluşturmaz.
• Her vidanın direnç olmadan tam olarak oturduğunu kontrol edin; sıkışırsa durun ve vida boyu ile delik uyumunu doğrulayın.
• Plastik direklerde aşırı sıkmaktan kaçının, çünkü aşırı kuvvet direği çatlatabilir veya güvenli kapatmayı engelleyen diş hasarına hasarına neden olabilir.
• Tutarlı bir sıkma sırası kullanın ve vida sıkılaşır durmaz durarak aşırı sıkma riskini azaltın.

Şerit kabloları büken, kıvıran veya takıp yırtan kullanım hataları

Şerit kablolar genellikle kullanım sırasında bükülme, takılma veya keskin kenar teması nedeniyle arızalanır. Aşağıda listelenen hareketler kabloya hasar veren bükülmelere, kıvrımlara veya takılmalara neden olabilir.

• Şerit kabloyu önerilen bükülme yarıçapının ötesinde bükmek kıvrım oluşturabilir ve aralıklı veya kayıp girişe neden olabilir.
• Şerit kabloyu keskin bir kenara karşı çekmek iletkenleri sıkıştırabilir ve yırtılma riskini artırabilir.
• Şerit kabloyu montaj sırasında takıp yırtmak yerel gerilime ve iç hasara yol açabilir.
• Şerit kabloyu tek bir noktadan keskin bir şekilde katlamak izleri kırar ve zamanla kopabilir.
• Şerit kabloyu kasa parçaları arasında veya vidaların altında sıkıştırmak bağlantıları kesebilir ve aralıklı veya tam arızaya neden olabilir.

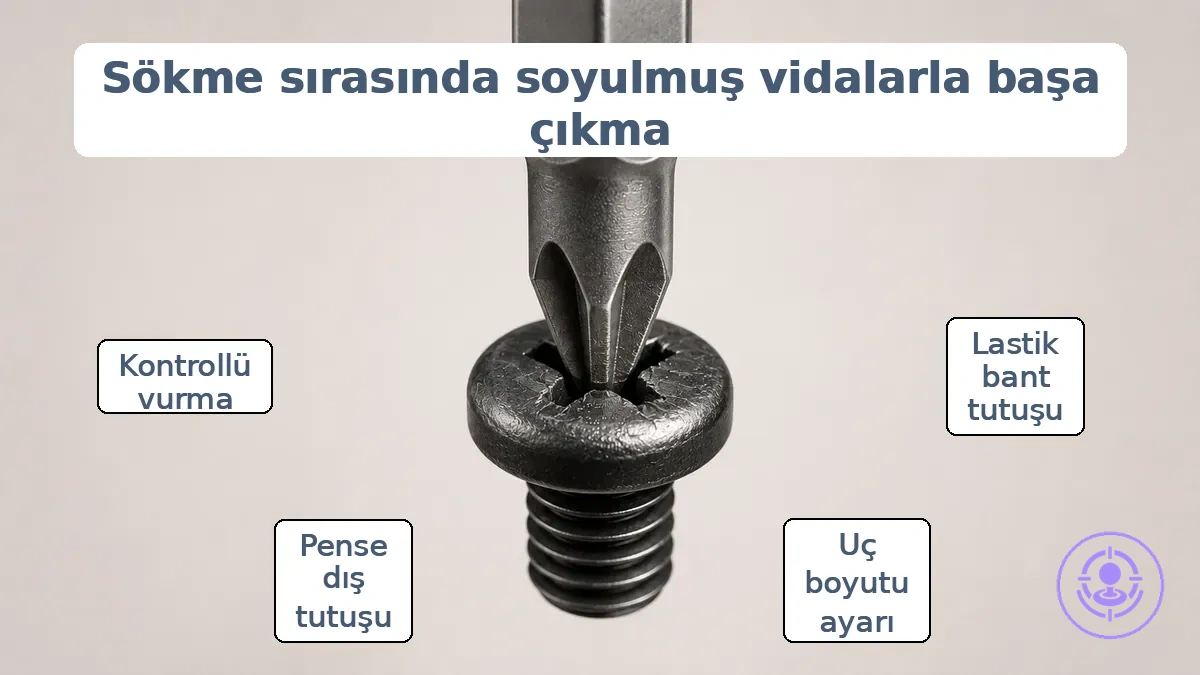

Sökme sırasında sıyrılmış vidalar ve sıkışmış vidalar

Sıyrılmış veya sıyrılmış veya sıkışmış bir vidanın tekrar tekrar kayması hasar riskini artırır, bu nedenle kademeli olarak ilerleyin ve bir durma kuralı kullanın. Uygun tornavida ve vida kullanımı başlangıçta sıyırmayı önlemeye yardımcı olabilir, ancak zaten sıyrılmış vidalar farklı bir yaklaşım gerektirir. Kayma tekrarladığında durun ve yeniden değerlendirin.

Sıyrılmışmış veya sıkışmış vidalarda genellikle gözden kaçması kolay erken yuvarlanma gelişir. Açıklamalı görsel, bit kaymasını önlemeye yardımcı olmak için erken sıyırma belirtilerini ve doğru tornavida ucu oturmasını vurgular.

Aşağıdaki adımlar düşük riskli tutuş kurtarma ile başlar ve yalnızca net bir durma sinyali tetiklendikten sonra kademeli olarak ilerler.

1. Lastik bant tutuş kurtarma. Sıyrılmış vida başının üzerine geniş bir lastik bant yerleştirin, tornavida ucunu takın ve yavaşça çevirirken aşağı doğru sıkı basınç uygulayın. Tornavidayı eğmekten kaçının, bu bit kaymasını kötüleştirir. Durma sinyali: Tornavida herhangi bir dönüş olmadan hala kayıyorsa durun ve sonraki adıma geçin.
2. Uç boyutu ve uyum ayar ayarı. Başın içindeki hasarsız metale temas etmek için biraz daha büyük bir tornavida ucuna veya Torx uygun bir Torx ucu gibi farklı bir tahrik şekline geçin. Aşınmış veya küçük bir uç kullanmaktan kaçının. Durma sinyali: Yeni uç hala kayıyorsa zorlamayın.
3. Pense dış tutuş. Vida başı yüzeyin üzerinde erişilebilir durumdaysa, ince uçlu veya kilitli pense ile tutun ve yavaşça çevirin. Başı deforme edecek kadar sıkı sıkmaktan kaçının. Durma sinyali: Baş deforme olmaya başlarsa veya pense kayarsa durun.
4. Kontrollü yan vuruş. Dişe bağlı sürtünmeyi veya korozyonu kırmak için vida başına küçük bir çekiçle hafifçe vurun, ardından lastik bant veya pense yöntemini tekrar deneyin. Kasaya zarar verebilecek ağır darbelerden kaçının. Durma sinyali: Vuruştan sonra vida yerinden oynamazsa devam etmeyin.

Bir Vida Başının Sıyırmak Üzere Olduğunun En Erken İşaretleri

Bir vida başının sıyırmak üzere olduğunun en erken işaretleri, kayan veya sallanan bir tornavida, sürtünme hissi ve yuva üzerinde parlak kenarlar veya deformasyondur. Bu ipuçlarını fark ettiğinizde, baş tamamen yuvarlanmadan önce durun ve yeniden hizalayın.

• Tornavida dönüş sırasında sabit bir tutuş sağlamak yerine kayar veya sallanır — durun ve yeniden hizalayın.
• Tork uygulandığında sürtünme veya atlama hissi oluşur — durun ve yeniden değerlendirin.
• Tahrik yuvası çevresinde, genellikle ucun metale değdiği yerde parlak kenarlar belirir — durun ve yeniden değerlendirin.
• Yuva köşelerindeki temas noktalarında yuvarlanma görünür hale gelir — durun ve yeniden değerlendirin.
• Tornavida artık tam oturmaz, temas halinde kalmak için ek aşağı yönlü kuvvet gerekir — durun ve yeniden hizalayın.
• Kenarlar düzleşmiş görünür veya yuva kemirilmiş gibi görünür — durun ve yeniden değerlendirin.

Yaygın sıyırma nedenleri: basınç açısı, yanlış tornavida profili ve bit kayması davranışı

Bit kayması, tornavida ucu ile vida yuvası arasındaki uyumsuzluk ve hizasızlıktan kaynaklanan mekanik bir etkidir—kısacası, bir uyum ve açı sorunudur.

Basınç açısı, tornavida profili ve hizalama kuvvet aktarımını etkiler. Bu neden-ayarlama eşleştirmeleri, yaygın sıyırma nedenlerini daha güvenli ayarlamalarla ilişkilendirir.

• Yanlış tornavida profili: Vida yuvası şekline uymayan bir uç kullanmak teması azaltır ve bit kaymasını azaltır ve bit kaymasını artırır. Daha güvenli ayarlama: Sürmeden önce doğru uç tipini ve boyutunu seçin.
• Yanlış basınç açısı: Tornavidayı vida eksenine göre eğmek kuvvet vektörünü değiştirir ve ucu dışarı iter. Daha güvenli ayarlama: Tornavidayı vida ekseniyle hizalı tutun ve sabit, düz basınç uygulayın.
• Aşınmış veya yuvarlanmış uç: Körelmiş veya biçimsiz bir uç tam olarak temas edemez ve kayma olasılığını artırır. Daha güvenli ayarlama: Aşınmış uçları, yuvaya sıkıca oturan keskin ve uyumlu uçlarla değiştirin.
• Hizasız temas: Tornavidayı merkez dışında veya açılı başlatmak tam yüzey temasını engeller. Daha güvenli ayarlama: Tork uygulamadan önce ucun ortalanmış ve tam oturmuş olduğundan emin olun.

Bu ayarlamalar bit kayması ve sıyırma riskini azaltabilir, ancak zaten hasar görmüş veya aşırı sıkılmış vidalarda işe yaramayabilir; bu durumlarda ek özen veya alternatif çıkarma yöntemleri gerekir.

Ekstraksiyona geçmeden önce kontrollü kurtarma denemeleri

Güvenli bir kontrollü kurtarma denemesi, vida başı hasarını büyütmeden vida başı tutuşunu geri kazandırır. Ekstraksiyondan önce, sabit hizalama ve çekiş kullanan düşük riskli denemeler, vida başı tamamen sıyrılmamışsa başarılı olabilir. Bu adım adım onarım akışı en düşük riskli denemeyle başlar ve her biri net bir durma sinyaline sahip daha invaziv tekniklere ilerler.

1. Sallanma olmadan sağlam temas sağlayan bir uç takın, aşağı doğru sıkı basınç uygulayın ve hizalamayı koruyarak yavaşça çevirin. Uç kayarsa, bunu bir durma sinyali olarak kabul edin ve zorlamayın.
2. Çekişi artırmak için uç ile vida başı arasına bir tutuş katmanı (lastik bant gibi) yerleştirin. Ucu yeniden oturtun ve azaltılmış kayma ile dönüşü deneyin; uç tutarsa devam edin, tutmazsa durun.
3. Vida başına nüfuz edici yağ uygulayın, kısa bir süre bekleyin, ardından sabit basınçla tekrar deneyin. Vida hareket etmezse veya baş daha fazla deforme olursa durun ve ekstraksiyonu değerlendirin.

Mikro vida çıkarıcının yardımcı olduğu ve riski artırdığı durumlar

Mikro vida çıkarıcı kullanmak, yalnızca vida başına merkezlenmiş temas mümkün olduğunda başvurulacak son çare seçeneğidir. Merkez dışı delme, özellikle plastik direklere veya dişlere yan hasar riskini artırır. Bu kontrol listesi, çıkarmanın yardımcı olduğu durumları riski artırdığı durumlardan ayırır.

• Şu durumlarda kullanın: Vida başı bir merkezleme yüzeyi sağlıyorsa ve delme sırasında vida eksenine dik, düz ve merkezlenmiş bir hizalamayı koruyabiliyorsanız.
• Şu durumlarda kullanın: Çevredeki malzeme metal veya sağlam ise ve tipik olarak kırılmadan torka dayanabiliyorsa.
• Şu durumlarda kullanın: Düşük hızda kontrollü delme ve ters çevirme ile çıkarma darbesiz mümkünse.
• Şu durumlarda kullanın: Vida izole olduğu için bitişik bileşenlere yan hasar riski düşükse.

• Şu durumlardan kaçının: Vida başı tamamen sıyrılmış, kırılmış veya eksikse ve merkezleme kılavuzu yoksa.
• Şu durumlardan kaçının: İlk kılavuz deliğinden sonra merkezlenmiş hizalama görsel olarak doğrulanamıyorsa.
• Şu durumlardan kaçının: Vida, çıkarıcı torku altında çatlayabilecek plastik bir direk veya ince kasada ise.
• Şu durumlardan kaçının: Zor erişim, sınırlı görüş veya dengesiz iş parçası nedeniyle merkez dışı delme olasılığı yüksekse.
• Şu durumlardan kaçının: Delme sırasında hizalama korunamıyorsa – durun ve daha fazla hasarı önlemek için alternatif yöntemleri değerlendirin.

Eksik işlevlere neden olan gevşek konektör ve şerit kablo oturma hataları

Joy-Con yeniden montajı sonrasında eksik işlevler genellikle gevşek bir konektör mandalından veya tam oturmamış bir şerit kablodan kaynaklanır. Kısmen oturmuş bir şerit kablo genellikle aralıklı davranışa neden olur veya bir bileşen arızasını taklit eder. Daha derin bir hasar varsaymadan önce şerit kablo oturmasını kontrol edin; yeniden oturtma işlevi geri getirmezse onarım sonrası sorun giderme gerekebilir.

Kısmi oturma yanıltıcıdır: konektör tam oturmuş görünürken şerit kontakları yalnızca aralıklı olarak temas edebilir. Her şerit kabloyu ve konektör mandalını sırayla, en yaygın arıza noktalarından başlayarak kontrol edin. Bu tanı kontrol listesi, belirtileri yaygın gevşek konektör ve şerit kablo oturma hatalarıyla eşler ve her biri için güvenli bir geri döndürülebilir kontrol sağlar.

• Tek bir düğme veya tetikten eksik işlev: olası neden, o düğmeye ait şerit şerit kablonun tam oturmaması veya konektör mandalının kısmen açık olmasıdır. Kontrol: Mandalı açın, şerit kabloyu durana kadar yeniden oturtun, ardından mandalı tamamen kilitleyin.
• Analog çubuktan aralıklı giriş: olası neden, gevşek bir şerit kablodan veya tıklayarak kapanmamış bir mandaldan kaynaklanan kısmi temastır. Kontrol: Şerit kabloyu çıkarın, bükülmüş kontakları kontrol edin, sıkıca yeniden oturtun ve mandalın kilitli olduğundan emin olun.
• Kontrolörün tam tarafından yanıt gelmemesi: olası neden, ana şerit kablonun anakart konektörüne oturmaması veya mandalın takılı olmamasıdır. Kontrol: Şerit kablonun düz takıldığını ve mandalın tıklayana kadar aşağı bastırıldığını doğrulayın.
• Düzensiz davranış veya hayalet girişler: olası neden, hafifçe merkez dışı olan bir şerit kablodan veya tam olarak sabitlenmemiş bir mandaldan kaynaklanan kısmi bağlantıdır. Kontrol: Şerit kabloyu yeniden oturtun, ortalandığından ve mandalın her iki taraftan kilitli olduğundan emin olun.
• LED veya titreşim çalışmıyor: olası neden, o alt bileşene ait şerit kablonun tam takılmaması veya mandalın kilitli olmamasıdır. Kontrol: Konektörü açın, şerit kabloyu durana kadar itin, ardından mandalı tamamen kapatın.
• Birden çoklu işlevin birlikte eksik olması: olası neden, yavru kartı ana karta bağlayan ana şerit kablonun düzgün oturmamasıdır. Kontrol: Şerit kabloyu dikkatlice çıkarın, hasar açısından inceleyin, yeniden oturtun ve her iki uçtaki mandalı kilitleyin.
• Kontrolörün arkasına basıldığında düzelen aralıklı işlev: olası neden, kısmen oturmuş ve basınç altında daha iyi temas sağlayan bir şerit kablodur. Kontrol: Konektörü açın, şerit kabloyu tamamen yeniden oturtun ve mandalın kilitli olduğundan emin olun.

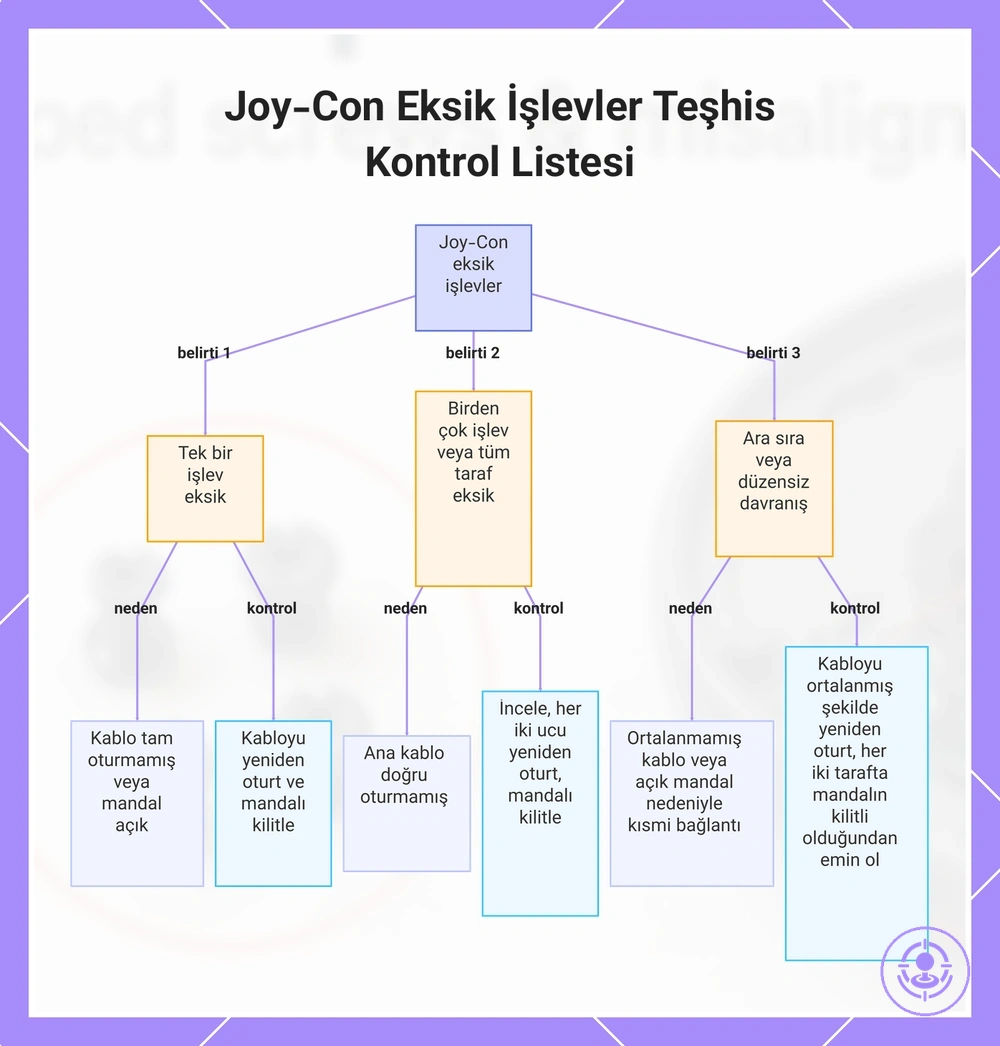

Bu grafik, yaygın kablo oturma hatalarını belirtilerle eşleştirir ve her biri için geri alınabilir kontroller sunar.

Konektör Mandalı Hataları: Tam Kilitlenmemiş, Hizasız Takma ve Mandal Hasarı

Güvenilir elektriksel süreklilik için bir konektör mandalının tamamen kilitlenmiş ve düzgün şekilde hizalanmış olması gerekir. Aşağıdaki konektör mandalı hataları, kullanım hatalarını riskleriyle eşler:

• Tam kilitlenmemiş: kısmi temas, titreşim altında terminalin geri çıkmasına izin vererek aralıklı sinyal kaybına neden olabilir.
• Hizasız takma: konektörü açılı olarak zorlamak pinleri bükebilir veya mandal gövdesine hasarar vererek güvenilmez temasa yol açabilir.
• Mandal hasarı: çatlamış veya kırılmış bir mandal bağlantıyı güvenilir şekilde sabitleyemez, kazara bağlantı kesilmesi ve aralıklı süreklilik olasılığını artırır.
• Kısmi kilit: mandal tıklasa ancak tam oturmasa, temas arayüzündeki mikro hareket direnci artırabilir ve aralıklı arızalara neden olabilir.
• Aşırı sıkma veya kaldırma: mandal tırnağına aşırı kuvvet uygulamak kilitleme mekanizmasını deforme ederek konektörü güvenli şekilde tutma yeteneğini azaltabilir.

Kapatma Sırasında Kabloları Sıkıştıran Şerit Kablo Yönlendirme Hataları

Şerit kablo yönlendirme, kablo keskin kenarları geçtiğinde, vida direklerinin yakınından geçtiğinde veya hareketli parçaların olduğu alanlardan geçtiğinde kapatma sırasında kabloları sıkıştırabilir. Bu hatalar kabloyu yüzeyler arasında sıkıştırarak kapatmayı engelleyen direnç oluşturabilir veya şerit kabloya hasar verebilir.

Montajı kapatmadan önce, sıkıştıran yönlendirme hatalarını yakalamak için bu boşluk kontrollerini kullanın:

• Şerit kablo yolunun, kapatma sırasında kabloyu takabilecek veya kesebilecek keskin kasa kenarlarını temizlediğini kontrol edin.
• Vida direklerinin altında veya çevresinde sıkışmış kablo olmadığını doğrulayın, çünkü sıkışmış bir kablo kapatma boşluğu oluşturabilir.
• Kabloun, montaj kapatıldığında sıkıştırabilecek menteşe hatlarından veya diğer hareketli parçalardan geçmediğinden emin olun.
• Yönlendirme yolu boyunca, kabloyu bir kenara çeken gerilimi önlemek için yeterli gevşeklik olduğunu onaylayın.
• Kapatma sonrası kabloya hafifçe basarak aralıklı bağlantıyı test edin; kenar sıkışması genellikle yeniden oturtma ile çözülebilen aralıklı sinyallere neden olur.
• Montajı kapatırken direnç hissedilirse durun ve kabloun sıkıştığı herhangi bir nokta için yolu inceleyin.

Yeniden montaj sonrası gevşek bağlantıya işaret eden belirtiler

Yeniden montaj sonrasında, gevşek bağlantıya işaret eden belirti kümeleri arasında aralıklı elektriksel davranış, çalıştırma zorlukları ve terminal veya topraklama noktalarındaki zayıf temastan kaynaklanan görünür ısı veya hasar bulunur.

Tablo, her belirti kümesini güvenli bir ilk kontrole eşler ve daha fazla adım onarım sonrası sorun giderme bölümünde ele alınmıştır.

Belirti kümesi	Olası bağlantı alanı	Güvenli kontrol	Genellikle anlamı
Aralıklı ışıklar veya cihazların kapanması	Akü terminalleri, konektör pinleri veya topraklama noktaları	Sistem aktifken şüphelenilen konektörü hafifçe oynatın ve belirtinin titreyip titreşmediğini gözlemleyin.	Temastaki geçici bir kesinti, genellikle temizlik veya yeniden oturtma gerektiren gevşek bir terminal veya aşınmış pimi gösterir.
Motor marş basıyor ancak çalışmıyor veya yavaş marş basma	Akü kabloları, ana toprak şeridi veya marş devresi konektörleri	Kablo uçlarını sıkılık ve korozyon açısından kontrol edin; gerekirse temizleyin ve yeniden oturtun. Zorlamayın veya aşırı sıkmayın.	Gevşek bir akü kablosundaki yüksek direnç, marşa giden akımı azaltabilir. Görünür korozyon veya hasar varsa, terminali yeniden kullanmak yerine değiştirin.
Konektörlerin yakınında yanık kokusu veya erimiş plastik	Güç taşıyan konektörler, sigorta kutusu veya yüksek akım bağlantı noktaları	Konektör gövdesine dikkatlice dokunun. Sıcak hissediyorsa, işlemi hemen durdurun ve bağlantı incelenene kadar yeniden başlatmayın.	Gevşek bir bağlantıdan kaynaklanan ark oluşumu, plastiği eritebilecek ve görünür hasar oluşturabilecek ısı üretir. Bu, konektör veya terminalin değiştirilmesini gerektiren bir durdurma koşuludur.

Kapanmayı Engelleyen veya Yeni Gerilim Noktaları Oluşturan Hizalama Hataları

Bir kabuk kapanmadığında, kapanma direnci genellikle daha fazla kuvvet gereksiniminden ziyade yanlış oturmuş bir bileşen veya sıkışmış kabloya işaret eder.

Yeniden montaj sırasında hizalama hatası, kabloları ve bileşenleri zorlayan sıkışma noktaları oluşturarak aralıklı işlev veya kabuk dikişi boyunca görünür boşlür boşluk gibi yeni belirtilere yol açabilir. Vidaları sıkmadan önce hızlı bir tanı kontrolü ikincil hasarı önlemeye yardımcı olabilir.

Her direnç ipucu, olası bir engelleyiciye ve güvenli bir kontrole eşlenir:

• Bir köşede direnç — Bir direk altında sıkışmış kablo olabilir. Güvenli kontrol: kabuğu hafifçe kaldırın ve sıkışmış bir şerit kablo arayın.
• Eşit boşluk kapanmıyor — Bir şerit kabloda sıkışma noktası olabilir. Güvenli kontrol: kabloun belirlenmiş kanalında düz duru durduğunu doğrulayın.
• Kabuk dikişi yaylı hissediyor — Bir konumlandırma pimi veya direğinin hizasız olması olabilir. Güvenli kontrol: bastırmadan önce pim hizalamasını kontrol edin.
• Kabuk tıklıyor ancak açılıyor — Bir bileşenin yuvasına tam oturmamış olması olabilir. Güvenli kontrol: kabuğu çıkarın ve bileşen yüksekliğini kontrol edin.
• Bir taraf kapanıyor, diğer tarafta boşluk var — İç çerçeveye göre kabuk hizasız olabilir. Güvenli kontrol: tüm vidaları gevşetin, dikişi eşit şekilde hizalayın, ardından kademeli olarak yeniden sıkın.
• Vida deliği hizalanmıyor — Montaj sırasında bir iç bileşen kaymış olabilir. Güvenli kontrol: vidalamadan önce bileşen yığınını yeniden hizalayın.
• Vidaları sıktıktan sonra direnç — Aşırı sıkma nedeniyle sıkışmış kablo veya hizasız kabuk olabilir. Güvenli kontrol: vidaları geri çıkarın ve kablo sıkışması veya hizasız pimler açısından kontrol edin.
• Kapatıldığında kabuk eğriliyor — Bir çıkıntı oluşturan yanlış yerleştirilmiş kablo olabilir. Güvenli kontrol: tüm kabloların vida direklerini geçmeden kalıplanmış kanallar boyunca uzandığını doğrulayın.

Bu kontrollerden sonra direnç devam ederse durun ve montaj sırasını ile bileşen oturmasını yeniden inceleyin.

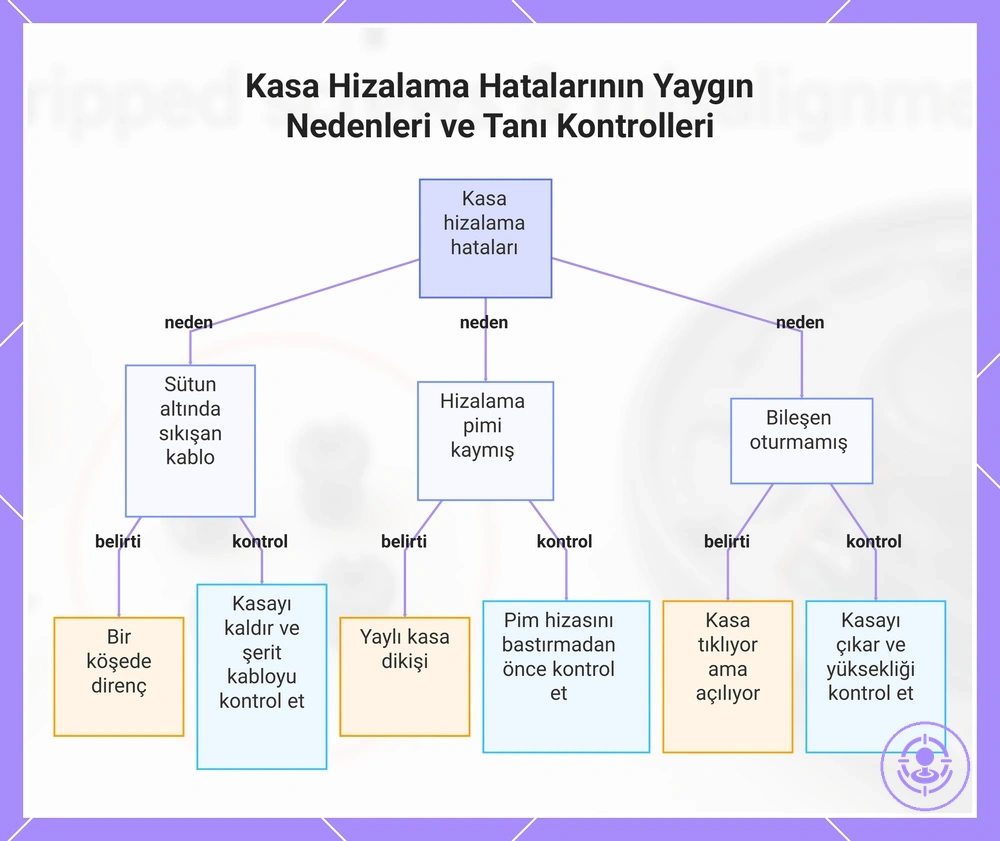

Bu grafik, üç yaygın hizalama hatasının nedenlerini, belirtilerini ve yeniden montaj sırasında ikincil hasarı önlemek için güvenli kontrolleri gösterir.

Kabuğun hizalanmasını engelleyen modül oturma hataları

Modül oturması için, vida delikleri ve kabuk kenarlarının doğal olarak hizalanması amacıyla her birimin düz durması gerekir. Bir oturma hatasının kabuğun hizalanmasını engellediğini gösteren görünür ipuçları şunları içerir:

• Bir modülün bitişik birimden daha yüksekte olduğu dikişte eğim.
• Ön veya arka kenara doğru genişleyen modüller arasında görünür boşluk.
• Vidaları takarken direnç, deliklerin artık hizalanmadığını düşündürür.
• Çerçeveye veya bitişik parçaya göre kare durmayan kaymış bir modül.
• Kabuğu kapatmaya çalıştığınızda, genellikle sıkışma veya takılma olarak hissedilen dengesiz basınç.

Hizasızlığa neden olan yaygın sıkışma noktaları: kablolar, köpük pedler ve pil yerleşimi

Sıkışma noktaları, tam kapanmayı engelleyen ve yumuşak parçalara hasar verebilen öngörülebilir tuzaklardır. Yeniden montaj sırasında bir kablo, köpük ped veya pil bir dikiş boşluğuna sıkıştığında direnç oluşturur ve aralıklı veya eksik sızdırmazlığa neden olabilir.

Yaygın sıkışma noktaları parça türüne ve konumuna göre düzenlenmiştir. Her giriş, sıkışan parçayı, kapanma belirtisini ve güvenli yeniden oturtma eylemini not eder.

• Dikiş boşluğunda sıkışmış kablo: Bir dikiş boşluğunda sıkışan kablo, kasanın tam kapanmasını engelleyebilir ve aralıklı işleve neden olabilir. Yeniden oturtmak için kabloyu boşluktan kaldırın ve belirlenmiş kanalı boyunca yeniden yönlendirin.
• Köpük ped yanlış oturması: Sıkıştırılmış veya yerinden kaymış bir köpük ped, kapanma direnci oluşturabilir ve kasayı ayırabilir. Pedi, bitişik bileşenlerin üzerine binmeden düz duracak şekilde dikkatlice yeniden konumlandırın.
• Pil yerleşimi sıkışması: Merkez dışı yerleştirilmiş bir pil, kasa yarımları arasında sıkışarak dengesiz basınca ve görünür bir dikiş boşluğuna neden olabilir. Pili çıkarın ve kapatmadan önce yuvasının ortasına yeniden oturtun.
• Menteşede şerit kablo: Bir menteşe pivotunun yakınında sıkışan şerit kablo, kasa kapanırken sıkışarak sert bir durmaya veya dirence yol açabilir. Son kapanmadan önce kabloun menteşeden uzağa yönlendirildiğini doğrulayın.
• Bileşenler arasında kablo demeti: İki iç parça arasında sıkışmış bir kablo demeti, kasanın düz oturmasını engelleyen bir çıkıntı oluşturabilir. Demeti belirlenmiş yuvasına yerleştirin ve boşluğu doğrulayın.
• Konektör üzerinde köpük ped: Bir konektörün üzerine binen köpük ped, konektörün tam oturmasını engelleyerek işlevsel sorunlara neden olabilir. Pedi, konektörlere müdahale etmeyecek şekilde kesin veya yeniden konumlandırın.

Kasayı zorla kapatmak ve yarattığı hasar modelleri

Zorla kapatma, genellikle kasa, önce hizalama kontrol edilip düzeltilmeden kapatıldığında hizasızlığı çatlamış direklere, sıkışmış şerit kablolara veya eğrilmiş oturmaya dönüştürür. Aşağıdaki her hasar modeli, olası nedeni ve yaratabileceği belirti riskiyle ilişkilendirilmiştir.

• Çatlamış direk → hizalama kuvvetinin tek bir montaj direğinde yoğunlaşması → yeniden montaj sonrası gevşek veya dengesiz kasa uyumu
• Sıkışmış şerit kablo → kapatmak için bastırmanın esnek bir kabloyu kasaya sıkıştırması → aralıklı düğme tepkisi gibi yeni bir belirti
• Eğrilmiş oturma → dengesiz basıncın plastik bir çıkıntıyı veya rayı bükmesi → olası kalıcı boşluk veya kasayı yeniden oturtmada zorluk
• Çizilmiş iç yüzey → hizasız bir kabuğun keskin bir kenardan kaydırılması → kozmetik veya topraklama sorunları
• Sıyrılmış vida yuvası → kasa zaten gerilim altındayken vidayı zorlamak → sıyrılmış diş ve tutmayı başaramayan gevşek vida

Yeniden montaj ve doğrulama hatalarının drift'i "düzeltilmemiş" gibi göstermesi

Bir doğrulama hatası, yeniden montaj sonrasında drift'in düzeltilmemiş görünmesine neden olarak yanlış bir negatif oluşturabilir. Eksik oturma veya hizalama hatası onarım etkisini gizleyebilir. Tekrar yapmadan önce doğrulayın.

Bu aşamadaki doğrulama, onarım parçalarının doğru oturduğunu, yeniden montaj sırasının izlendiğini ve kontrol cihazını yeniden açmadan önce joystick'in öngörülebilir şekilde tepki verdiğini kontrol eder. Daha kapsamlı bir bakış için onarım sonrası sorun giderme bölümüne başvurun.

Aşağıdaki kontrol listesi, kasayı yeniden açmadan doğru yeniden montajı onaylayarak doğrulama hatalarını önlemeye yardımcı olan geri döndürülebilir kontrollere öncelik verir.

• Davranış: Drift tıpkı önceki gibi devam ediyor. Kontrol: Değiştirilen modülün yönünü ve oturmasını doğrulayın. Yorum: Hizasız bir modül orijinal belirtiyi taklit edebilir.
• Davranış: Drift mevcut ancak daha zayıf. Kontrol: Tüm vidaların eşit şekilde sıkıldığını doğrulayın. Yorum: Dengesiz vida basıncı kasayı eğebilir ve çubuğu etkileyebilir.
• Davranış: Bir yönde tepki yok. Kontrol: Şerit kablonun tamamen takılıp kilitlendiğinden emin olun. Yorum: Gevşek bir bağlantı drift belirtisi olarak görünebilir.
• Davranış: Çubuk kumlu hissediyor. Kontrol: Joystick kapağını yeniden oturtun ve kalıntıları temizleyin. Yorum: Kumluluk, merkezdeyken çubuk drift'i ile karıştırılabilir.
• Davranış: Merkez konumu yavaşça kayıyor. Kontrol: Yay hizalamasını inceleyin. Yorum: Yanlış yerleştirilmiş bir yay, onarımla ilgisiz görünen drift'e neden olabilir.
• Davranış: Drift yalnızca belirli oyunlarda görünüyor. Kontrol: Joystick kapağını yeniden oturtun ve kabuğa sürtmediğini doğrulayın. Yorum: Fiziksel sıkışma, drift'in oyuna özgü görünmesine neden olarak doğru bir onarımı gizleyebilir.

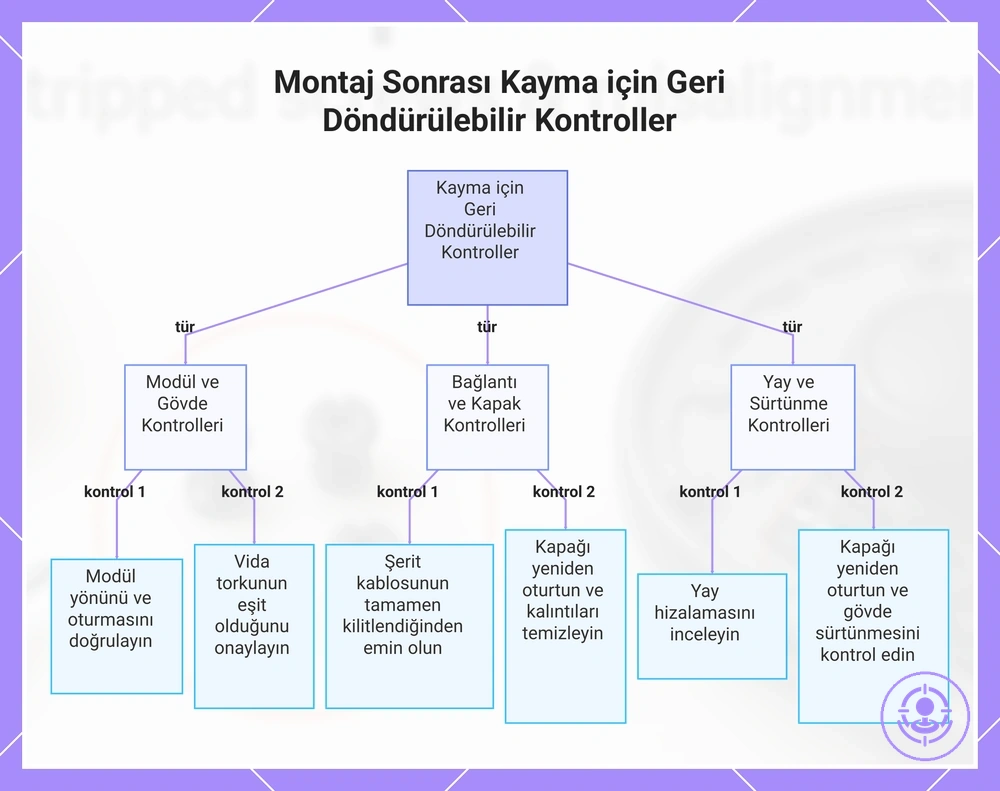

Bu grafik, bölümde listelenen altı geri döndürülebilir kontrolü üç gruba ayırarak, denetleyiciyi yeniden açmadan doğrulama hatalarını belirlemenize ve düzeltmenize yardımcı olur.

Erken oturma veya hizalama hatasını ortaya çıkaran işlevsel kontrolleri atlamak

Oturma ve hizalama hatalarını erken yakalamak için son sıkmadan önce bu minimum kontrolleri yapın. Yeniden açmanın hala düşük riskli olduğu sırada bunları yapmak sorunları daha erken ortaya çıkarır. Bunları atlamak, tespiti sıkma sonrasına geciktirir ve düzeltmeyi daha zaman alıcı hale getirir.

• Parçayı yuvasına hafifçe bastırın. Beklenen tepki: sallanmadan düz oturur. Sapma: parça eğilir veya kayar. Olası hata: parçayı yeniden hizalamak yerine zorlamak.
• Tornavida kullanmadan önce bir vidayı elle takın. Beklenen tepki: vida baştan itibaren düzgün şekilde ilerler. Sapma: vida takılır veya ilerlemez. Olası hata: başlangıçtaki hizasızlıktan kaynaklanan çapraz diş açma.
• Bileşeni manuel olarak hareket ettirin veya döndürün. Beklenen tepki: engelsiz düzgün hareket. Sapma: hareket sert, dengesiz veya aniden duruyor. Olası hata: bir kablo sıkışmış veya bileşen tam oturmamış.
• Montajı yapılmış kenarların etrafındaki boşluk tekdüzeliğini kontrol edin. Beklenen tepki: tüm taraflarda eşit aralık. Sapma: boşluklar bir tarafta daha geniş. Olası hata: bileşen eğri takılmış.
• Montajı hafifçe sallayın ve dinleyin. Beklenen tepki: iç ses yok. Sapma: tıkırtı veya tıklama gevşek bir parçayı gösterir. Olası hata: bir klips veya mandal tam kilitlenmemiş.
• Takma sonrası her konektörü hafifçe çekin. Beklenen tepki: konektör tutar ve düz oturur. Sapma: kolayca çıkar veya dışarıda kalır. Olası hata: hizasız pin nedeniyle eksik takma.
• Oturmuş parçanın merkezine basın. Beklenen tepki: minimum esneme, sağlam his. Sapma: parça belirgin şekilde eğilir veya bükülür. Olası hata: ayaklar veya destekler hizasız.

Onarım sırasında joystick davranışını etkileyebilecek kirlenme hataları

Onarım sırasında toz, kalıntı veya yağ gibi kirlenme hataları joystick hissini ve tutarlılığını etkileyebilir. Yaygın kirlenme kaynakları, etkileri ve basit önleme önlemleri şunları içerir:

• Kirli çalışma alanından gelen toz: iç izlerde birikebilir ve his tutarsızlığına neden olabilir; önleme: onarıma başlamadan önce çalışma alanını temizleyin.
• Yıkanmamış ellerden gelen yağ ve ter: temas yüzeylerine geçebilir ve düzgün hareketi engelleyen lekeler oluşturabilir; önleme: ellerinizi yıkayın veya eldiven kullanın.
• Aşınmış bileşenlerden gelen kalıntılar: joystick hissini ve tutarlılığını bozan kum taneleri oluşturabilir; önleme: kurulumdan önce yedek parçaları inceleyin ve nazikçe temizleyin.
• Bezlerden veya giysilerden gelen kumaş lifleri: yarıklara sıkışabilir ve joystick hareketini engelleyebilir; önleme: tüy bırakmayan temizlik malzemeleri kullanın.

Bir Şey Ters Gittiğinde Durma Koşulları ve Hasar Sınırlama

Doğru zamanda durmak, hasarın artmasını önler ve kurtarılabilirliği korur. Bir onarım adımı direnç veya deformasyon göstermeye başladığında, devam etmek genellikle sorunu kötüleştirir.

Hasarlı bileşenler veya hizasız parçalar aktif bir durma koşulunu işaret eder. Sınırlama, mevcut eylemi durdurarak ve yaklaşımı yeniden değerlendirerek zararı sınırlamak anlamına gelir.

Bu durma koşulları ve hasar sınırlama kontrol listesi, yaygın uyarı sinyalleri için pratik eşikler belirler. Ayrı bir hata önlemek için hazırlık listesi bu sınırları belirlemeye yardımcı olabilir.

• Sıyrılmış vida başı: Vida başı deforme olur veya uç tekrar tekrar kayar. – Durdurun ve lastik bant veya çıkarma yöntemi kullanın. – – Kaçının daha fazla tork uygulamaktan veya inceleme yapmadan daha büyük bir uca geçmekten.
• Şerit kablo direnci: Kablo takmaya direnç gösterir veya konektörde katlanır. – Durdurun ve kabloyu çıkarın; konektörün yönünü ve hizalamasını kontrol edin. – Kaçının kabloyu daha fazla itmekten, bu izleri yırtabilir.
• Joystick kutusu hizasızlığı: Kutu kabuğa karşı düz oturmaz. – Durdurun ve kılavuz rayları ile vida direklerini incelemek için modülü kaldırın. – Kaçının kuvvetle aşağı bastırmaktan, bu montaj noktalarını çatlatabilir.
• Ani direnç artışı: Bir vida yarı yolda çok daha zor dönmeye başlar. – Durdurun ve dişleri incelemek için vidayı geri çevirin. – Kaçının yüksek hızda elektrikli tornavida kullanmaktan, bu dişi sıyırabilir.
• Plastik deformasyon: İç montajlarda gerilim izleri veya bükülme görülür. – Durdurun ve etkilenen bileşeni çıkarın; mümkünse montajı güçlendirin. – Kaçının aynı montaj açısını tekrarlamaktan, bu gerilimi kötüleştirir.
• Yeniden montaj sonrası düzensiz kalibrasyon: Joystick dokunulmadığılmadığında hareket kaydeder. – Durdurun ve sensör teması ile yay hizalamasını kontrol etmek için sökün. – Kaçının yalnızca yazılım kalibrasyonuna güvenmekten, bu fiziksel bir hizasızlığı gizleyebilir.
• Tekrarlanan tornavida kayması (bit kayması): Tornavida ucu vida başında birden çok kez tutuşunu kaybeder. – Durdurun ve daha iyi oturan bir uca sahip manuel tornavidaya geçin. – Kaçının aşınmış bir uç kullanmaktan veya aşağı yönlü kuvveti artırmaktan.

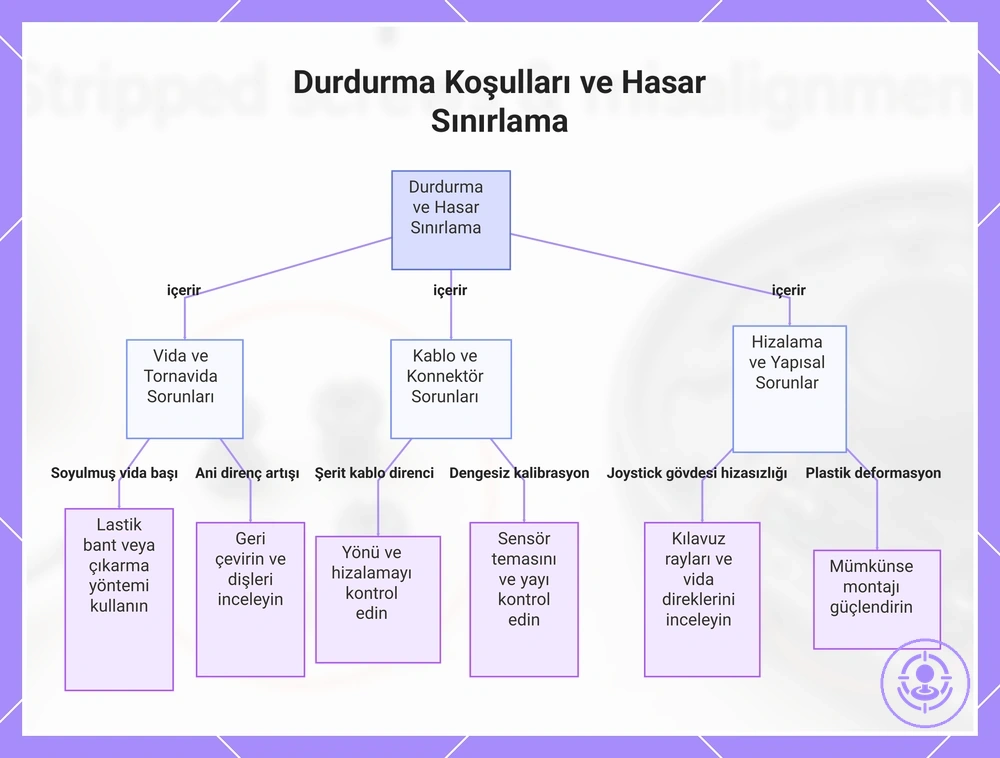

Bu grafik, yaygın onarım uyarı sinyallerini üç kategoride gruplandırır ve hasarı durdurmak ve sınırlamak için acil eylemi gösterir.

Vida, mandal veya kablo hasarının geri döndürülemez hale gelmesini önlemek için ne zaman duracağınıza karar verme

Tekrarlanan kayma, görünür deformasyon veya anormal direnç pratik durma eşikleridir—bunların ötesine geçmek hasarı onarmak yerine kötüleştirme riski taşır. Aşağıdaki liste, geri döndürülebilir direnci ilerleyici hasardan ayırır ve yaklaşımınızı ne zaman yeniden değerlendireceğinize karar vermenize yardımcı olur.

• Vida başı tekrar tekrar kayar ve yuvarlanır: Durun ve daha büyük veya keskin bir uca geçin veya vida çıkarıcı kullanın.
• Mandal deformasyonu veya sıkışması: Zorlamayın; kalıcı hasarı önlemek için durun ve hizalamayı yeniden değerlendirin.
• Kablo takarken anormal direnç: Sıkışmayı veya yalıtım hasarını önlemek için durun; kablo yolunu inceleyin ve yeniden hizalayın.
• Vida tutunmadan dönüyor: Sıyrılmış diş olduğunu gösterir; durun ve daha büyük bir vida veya diş ek parçası kullanın.
• Bağlantı elemanı aşırı tork gerektirir: Durun; aşırı sıkma deformasyon veya kırılma riski taşır; yağlama veya hizalamayı yeniden değerlendirin.
• Kablo gerilim altında bükülüyor: Zorlamayın; sonlandırma noktasında yeniden yönlendirin veya gerilimi azaltın.
• Vida başı tornavida altında deforme oluyor: Durun; daha fazla sıyırmayı önlemek için manuel bir alete veya daha büyük bir tornavidaya geçin.
• Uç tekrar tekrar kayıyor: Baş tamamen yuvarlanmadan önce durun; farklı bir uç türü deneyin veya nüfuz edici yağ uygulayın, ardından yeniden değerlendirin.

Bir şerit kablo yırtılırsa veya bir mandal kırılırsa: tam bir onarım kılavuzuna girmeden güvenli sonraki adımlar adımlar

Bir şerit kablo yırtıldığında veya bir mandal kırıldığında, güvenli sonraki adım sınırlama ve değerlendirmedir, zorla yeniden bağlama değil. Parçayı zorlamak basit bir sorunu tekrarlayan aralıklı arızalara dönüştürebilir. Bu yapılması/yapılmaması gerekenler noktaları, acil sınırlama eylemlerini ana hatlarıyla belirtir.

Hasar sınırlanmışsa, onarım sonrası sorun giderme bölümüne geçebilirsiniz.

Dikkat: Hasar uygun şekilde değerlendirilene kadar tam bir onarım veya değiştirme girişiminde bulunmayın.

Şimdi yapın

• Şerit kabloda daha fazla yırtılmayı önlemek için kontrol cihazını kullanmayı hemen durdurun.
• Şerit kabloyu yırtık, kıvrım veya dolaşma açısından görsel olarak değerlendirin.
• Mandal alanını kalıntı veya düzgün kapanmayı engelleyebilecek hizalama sorunları açısından kontrol edin.
• Mümkünse, gerilim uygulamadan şerit kabloyu hafifçe yeniden hizalayarak stabilize edin.

Yapmayın

• Şerit kablo mandalı direnç gösteriyorsa zorla kapatmayın; bunu yapmak kontaklara zarar verebilir ve aralıklı arızalara neden olabilir.
• Görünür şekilde yırtılmış bir şerit kablo ile kontrol cihazını kullanmaya devam etmeyin — bu, kalıntıları gömebilir ve hasarı kötüleştirebilir.
• Sıkışmış bir şerit kabloyu çekmeyin veya asılı kalmayın; bu, malzemeyi daha fazla gerebilir veya yırtabilir.
• İnceleme yapmadan hasarın iyi huylu olduğunu varsaymayın — küçük yırtıklar bile aralıklı arızalara yol açabilir.
