Troca do joystick com kit de reparo de drift do Joy-Con: manuseio seguro de peças pequenas

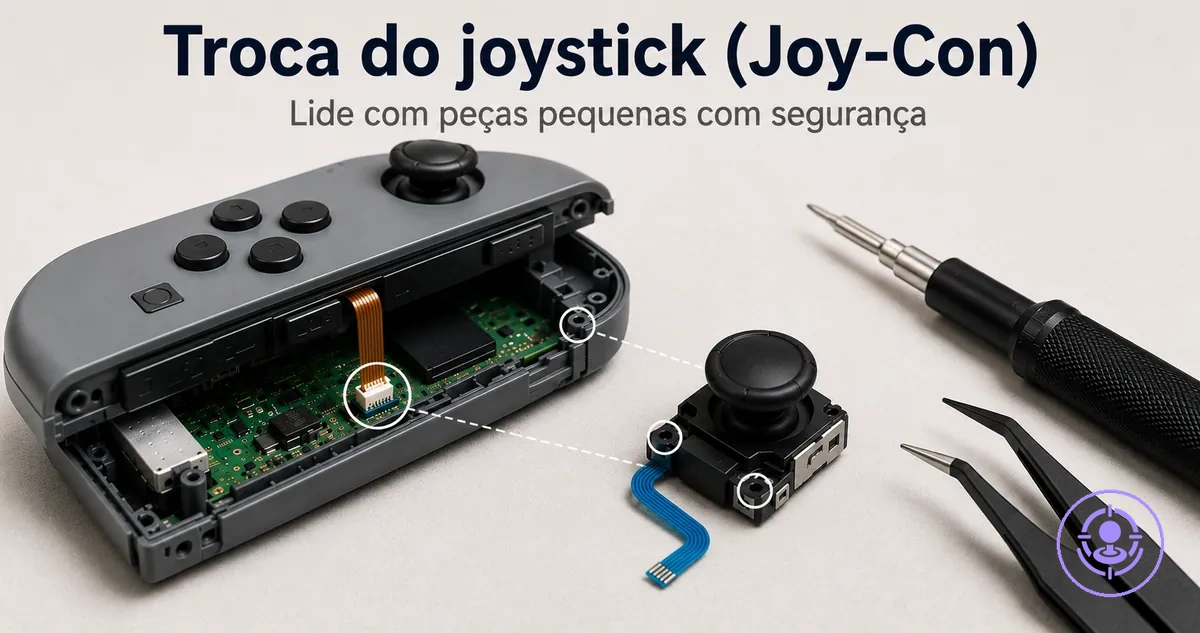

A troca do joystick com um kit de reparo de drift do Joy-Con envolve remover o módulo do manípulo analógico desgastado e instalar um novo. Esta tarefa envolve manusear componentes pequenos com segurança, sendo os principais pontos de risco os cabos flexíveis, parafusos minúsculos e travas plásticas de conectores dentro do controle. A atenção cuidadosa a essas áreas ajuda a instalação a restaurar a função normal do joystick.

Esta página cobre apenas a substituição do módulo do joystick e as verificações de remontagem. Ela não cobre métodos de limpeza, etapas de calibração ou diagnóstico mais amplo de drift. Se o drift persistir após uma substituição adequada, a causa pode estar fora do módulo do joystick, como na calibração do controle ou interferência da bateria. Os resultados dependem da qualidade da instalação e da condição do controle.

Usar a chave correta, aplicar pressão suave e garantir o alinhamento adequado evitam danos aos parafusos, ao cabo flexível e às travas. O sucesso exige execução cuidadosa desde a abertura da carcaça até o encaixe do novo módulo do joystick.

Se o drift permanecer após a substituição, confirme se as verificações de remontagem foram concluídas corretamente antes de explorar a calibração ou outras causas.

Qual substituição de joystick este processo do kit de reparo de drift do Joy-Con cobre e o que fica fora do escopo

Uma substituição de joystick com um kit de reparo de drift do Joy-Con consiste em trocar o módulo do joystick em um controle Joy-Con para restaurar a resposta dos comandos. O objetivo é que os comandos sejam registrados após a instalação. Este escopo cobre apenas a troca do módulo e as ferramentas incluídas.

O escopo da substituição depende da tarefa do módulo do joystick. Para uma visão mais ampla do conteúdo do kit, consulte a visão geral do kit de reparo do drift do Joy-Con.

Uma suposição comum é que a substituição do módulo do joystick resolve todos os sintomas de drift. No entanto, se o drift continuar após a troca, o problema provavelmente decorre de outras causas, como potenciômetros desgastados. Se os comandos permanecerem sem resposta ou inconsistentes após a instalação correta, não force ajustes adicionais no módulo — o problema pode exigir uma solução de problemas diferente.

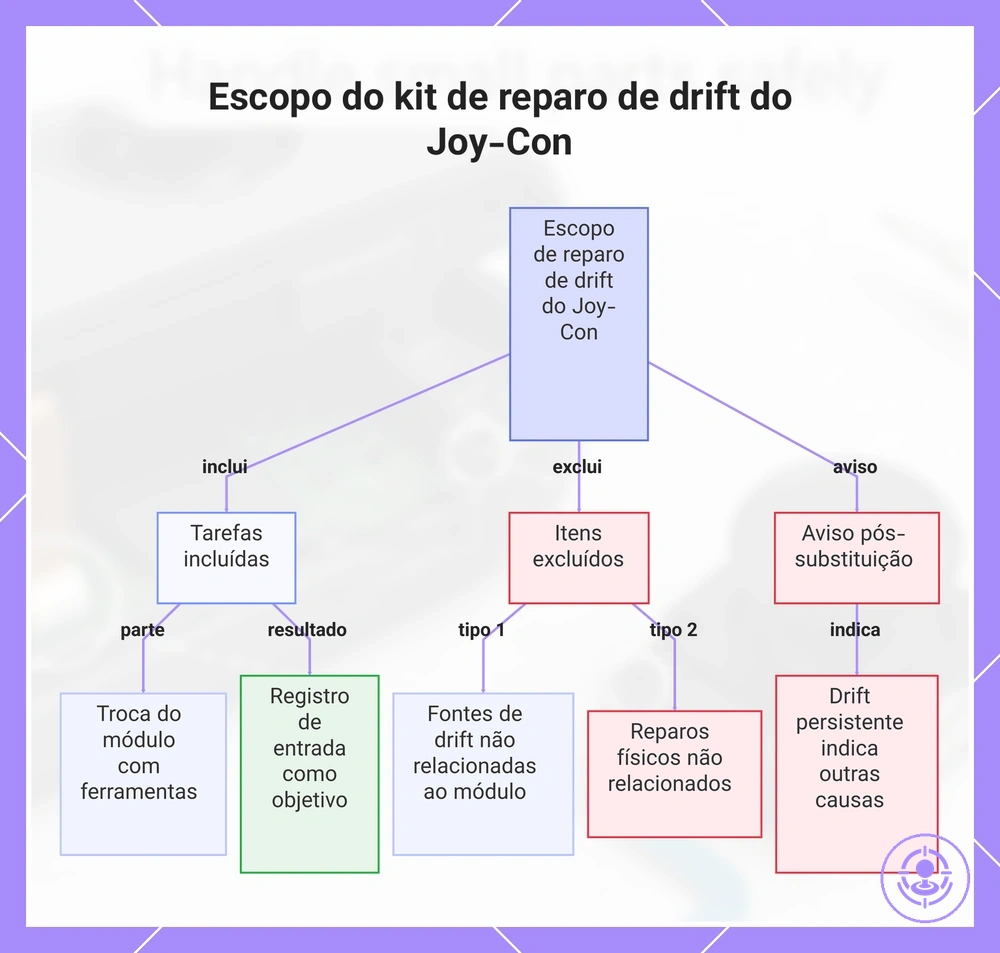

Este gráfico mostra o que o kit de reparo de drift do Joy-Con cobre, o que exclui e um aviso sobre drift persistente após a substituição do módulo.

Ferramentas, peças e configuração da estação de trabalho para manuseio controlado de parafusos e componentes

Ferramentas corretas e uma estação de trabalho estável são as principais proteções contra parafusos danificados, conectores avariados e cabos rompidos.

Antes de começar, verifique se você tem as chaves e parafusos necessários para o seu modelo de Joy-Con.

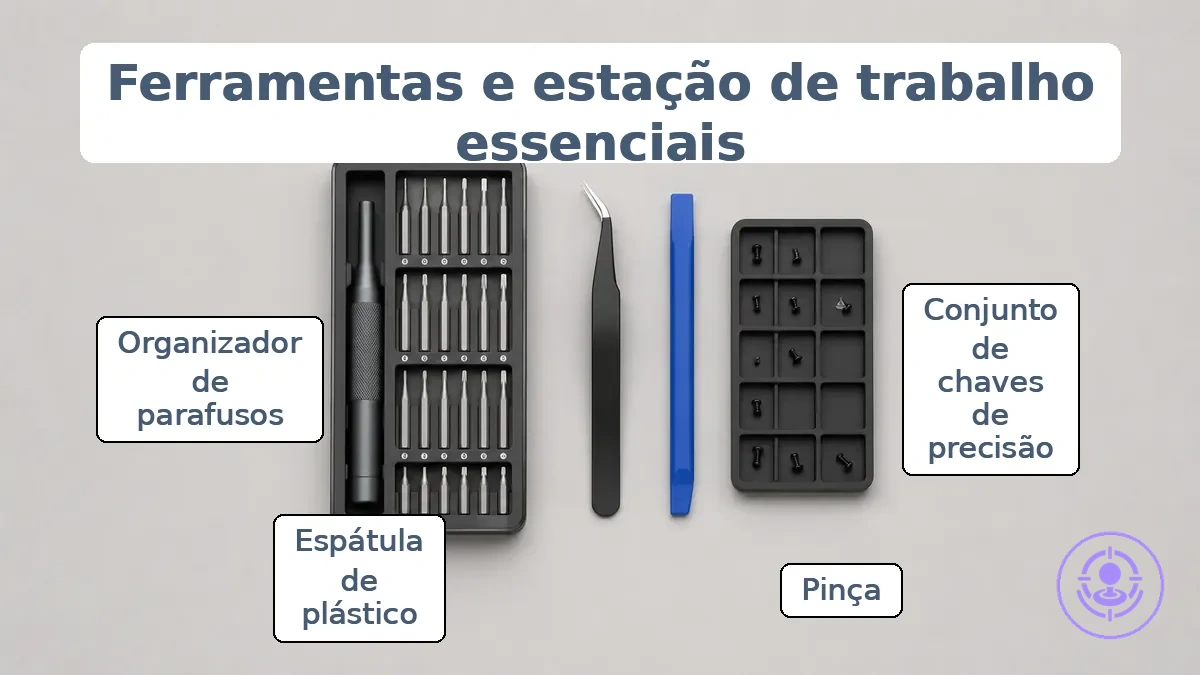

• Jogo de chaves de precisão com os tamanhos de ponta corretos para parafusos pequenos.
• Pinça para manuseio controlado de peças e parafusos minúsculos.
• Ferramenta de abertura de plástico (spudger) para reduzir o risco de danificar conectores ou cabos flexíveis.
• Bandeja ou organizador de parafusos para manter os parafusos separados e evitar perda.
• Iluminação forte para ver claramente as cabeças dos parafusos e as marcações dos componentes.
• Superfície de trabalho estável e limpa para reduzir o risco de movimento acidental.
• Pequenos recipientes etiquetados para agrupar os parafusos por local de origem.

A eficácia de cada ferramenta ou recurso do espaço de trabalho depende de um atributo. Para a chave, o atributo é o encaixe — uma ponta que corresponda corretamente à cabeça do parafuso reduz a chance de danificá-lo. Para o espaço de trabalho, o atributo é a organização — bandejas separadas para cada grupo de parafusos ajudam a evitar mistura e perda.

Essas escolhas reduzem o risco de danos aos componentes e favorecem uma remontagem mais limpa. Erros se tornam mais prováveis quando a ferramenta não se encaixa corretamente ou o espaço de trabalho está desorganizado.

Ao manusear cabos flexíveis, evite tocar diretamente nos pinos de contato, pois descarga eletrostática pode danificar componentes sensíveis. Manuseie os cabos pelas bordas para reduzir o risco de rasgos.

Organizando parafusos e evitando que peças internas pequenas se desloquem durante a desmontagem

Separar parafusos e peças internas pequenas pelo local de remoção evita trocas e deslocamentos que causam falhas na remontagem. Usar um parafuso muito longo ou com a rosca errada pode danificar a carcaça ou causar mau encaixe.

Comprimento e posicionamento dos parafusos podem variar entre modelos de dispositivos, então um sistema baseado na localização ajuda a evitar confusão.

• Agrupe parafusos e peças pequenas pelo componente de origem para manter a localização clara.
• Separe os parafusos por comprimento para evitar usar um muito longo que possa danificar a carcaça.
• Mantenha a ordem de remoção para que a remontagem siga a sequência inversa.
• Coloque cada grupo em um organizador etiquetado com compartimentos para evitar trocas acidentais.
• Antes de inserir um parafuso, verifique se o comprimento corresponde ao furo para garantir o encaixe adequado na carcaça.
• Erro comum: trocar parafusos semelhantes com rosca ou comprimento diferentes pode causar danos.

Não mist comprimentos; mesmo uma pequena diferença pode causar mau encaixe ou entortar a carcaça.

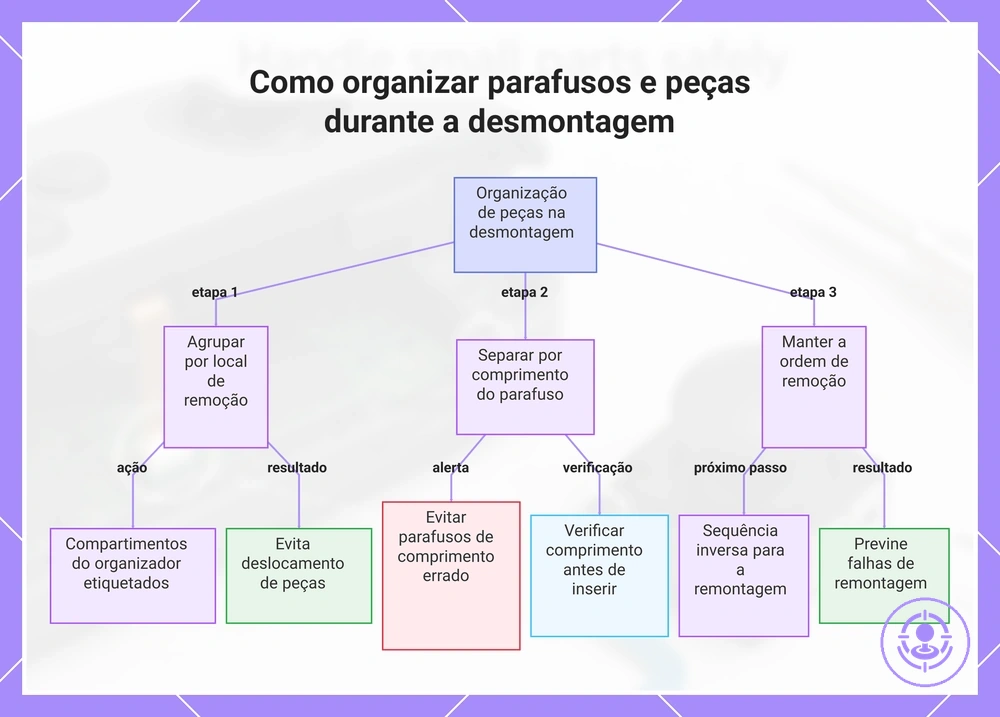

Este gráfico mostra as três principais etapas para organizar parafusos e peças pequenas durante a desmontagem, evitando falhas na remontagem.

Manuseio do cabo flexível e da trava do conector durante a substituição do joystick

Manusear o cabo flexível e a trava do conector de forma incorreta é um ponto de falha comum na substituição do joystick do Joy-Con. Um cabo rompido ou uma trava que se solta pode deixar o joystick sem resposta, mesmo que a peça de reposição em si esteja correta.

Um cabo flexível totalmente inserido tem suas almofadas de contato alinhadas com os pinos do conector e a borda do cabo atingindo a linha de referência de inserção. A trava deve travar para manter essa conexão. Verifique se o cabo está reto, sem desalinhamento, e se a trava está plana contra o corpo do conector.

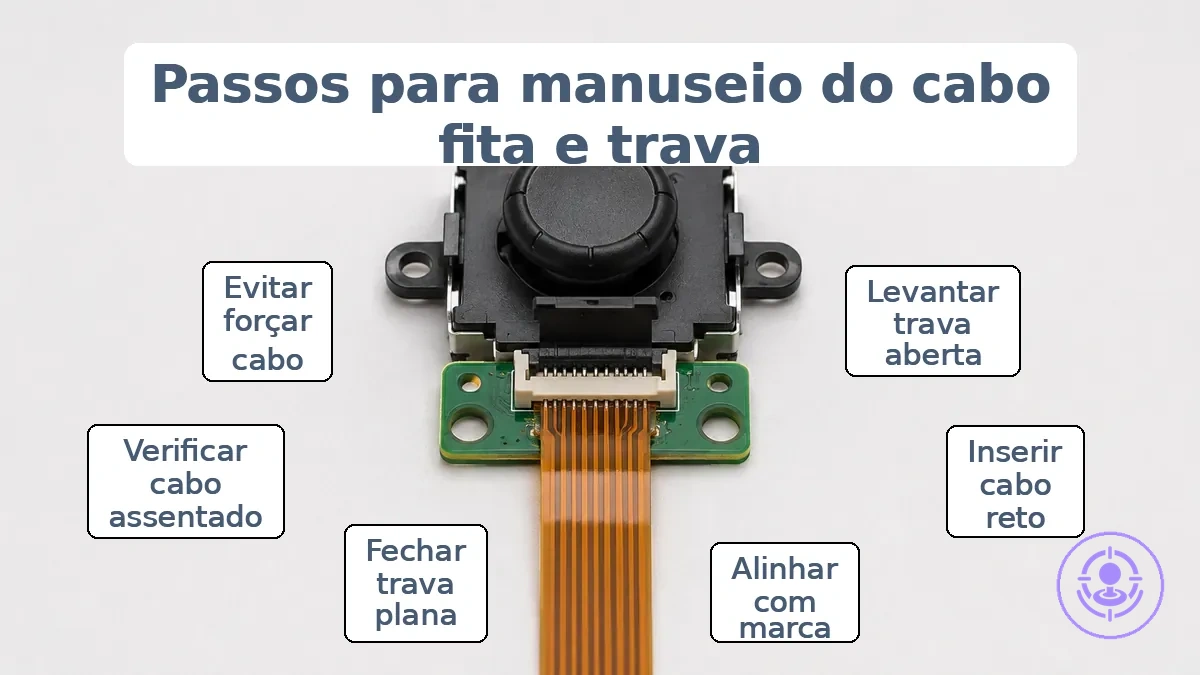

Esta imagem mostra a trava em sua posição aberta e um cabo totalmente inserido.

Para evitar um cabo rompido ou um joystick sem resposta, manuseie o cabo flexível e a trava da seguinte forma:

• FAÇA levante a trava totalmente antes de inserir o cabo flexível.
• FAÇA insira o cabo reto, com os contatos voltados para a direção correta.
• FAÇA empurre o cabo até que sua borda se alinhe com a linha de inserção do conector.
• FAÇA feche a trava suavemente até que fique plana ou dê a sensação de travada.
• FAÇA verifique se o cabo permanece inserido puxando-o levemente após travar.

• NÃO FAÇA force o cabo para dentro de uma trava parcialmente fechada.
• NÃO FAÇA insira o cabo em ângulo ou desalinhado.
• NÃO FAÇA use ferramentas metálicas para empurrar a trava ou o cabo.
• NÃO FAÇA force o cabo ou a trava; reabra e reinsira novamente.

Abertura e fechamento de travas ZIF sem rasgar ou vincar o cabo flexível

A dobradiça da trava ZIF se move entre uma posição aberta (libera pressão, permitindo a inserção ou remoção do cabo flexível com força mínima) e uma posição fechada (prende o cabo com segurança). Operar a trava com força mínima ajuda a evitar danos ao cabo.

Para fechar a trava, siga estas etapas:

1. Abra completamente a trava ZIF levantando a dobradiça até seu limite de curso. Verifique se a trava está aberta antes de manusear o cabo.
2. Alinhe o cabo flexível com a abertura do conector. Verifique se as almofadas de contato estão voltadas para a direção correta e se o cabo está centralizado.
3. Insira o cabo até que sua marca de alinhamento esteja nivelada com a borda do conector. Verifique se o cabo está totalmente inserido e plano, sem torções.
4. Pressione a dobradiça para baixo até que ela feche completamente e trave. Verifique se a trava está totalmente fechada.
5. Puxe o cabo suavemente para confirmar que está travado; ele não deve deslizar. Se a trava não travar, reinsira o cabo.

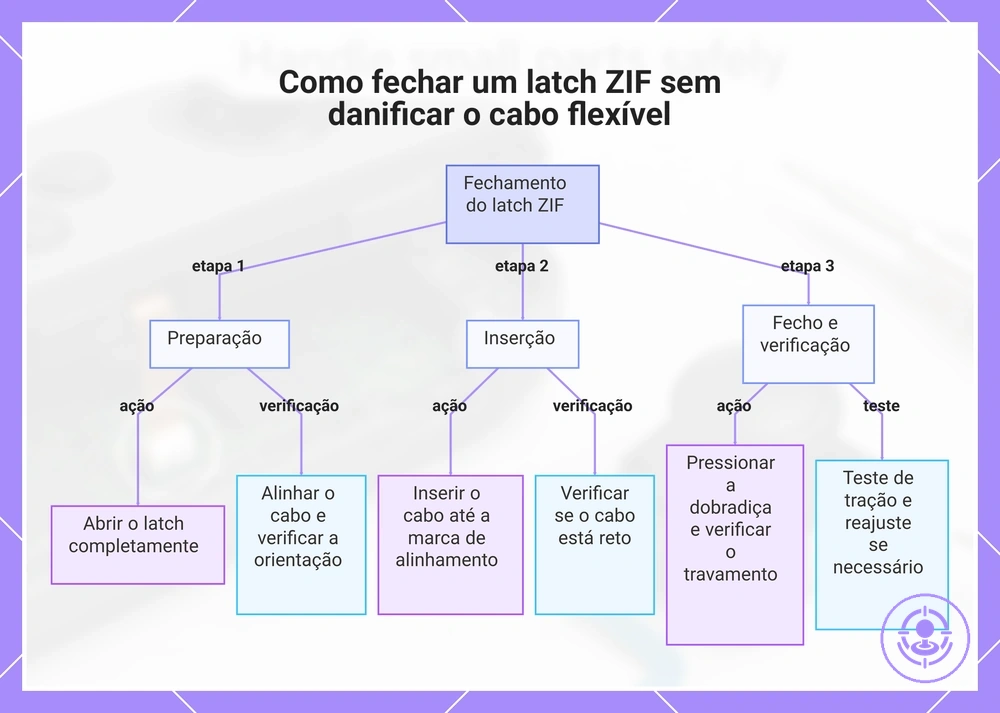

Este gráfico mostra o processo passo a passo para fechar um latch ZIF com segurança, incluindo preparação, inserção e verificação.

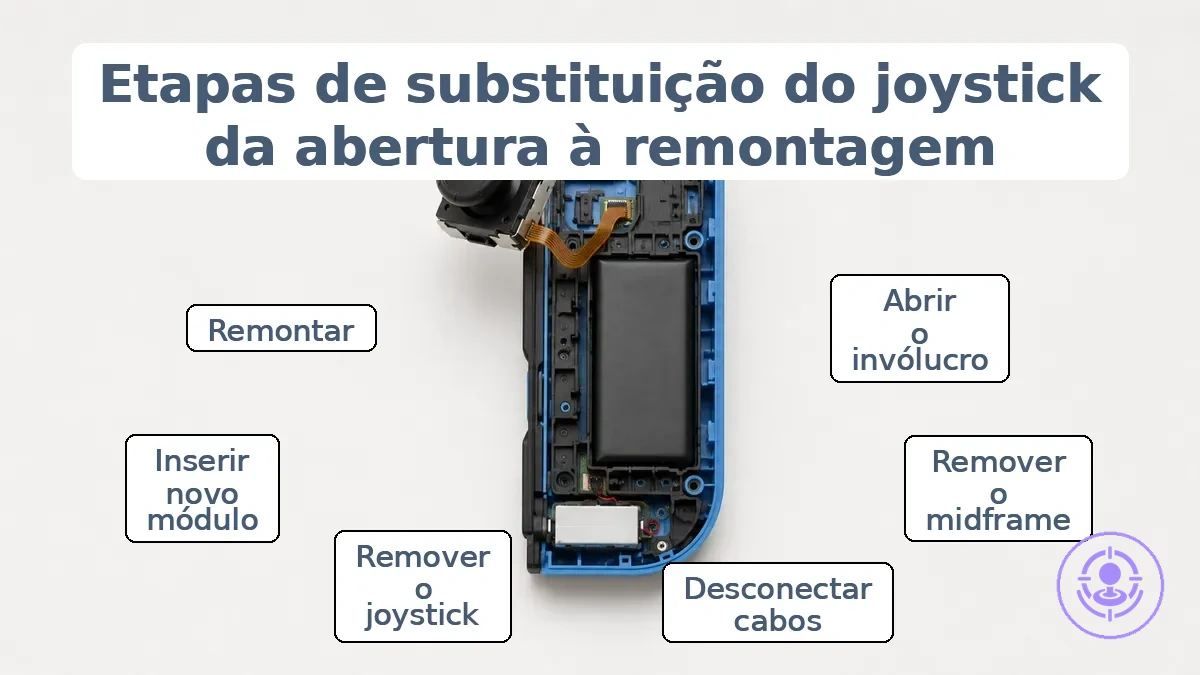

Etapas de substituição do joystick desde a abertura do Joy-Con até a remontagem

Substituir o manípulo analógico em um Joy-Con exige seguir uma sequência ordenada desde a abertura da carcaça até a remontagem, com pontos de verificação para validar cada etapa. Consulte o fluxo completo do passo a passo para o guia completo.

O objetivo de cada etapa é acessar o módulo do joystick sem estressar cabos frágeis ou entortar conectores — começando pela abertura da carcaça e remoção do midframe, depois desconectando cabos flexíveis para evitar rasgos. Agora siga as etapas.

1. Remova os quatro parafusos tri-point do painel traseiro. Verifique se cada parafuso está completamente solto antes de levantar o painel.
2. Insira um pick de abertura na fenda da borda inferior e deslize-o para cima na lateral para separar o painel traseiro. Verifique se o pick não desliza muito para dentro para evitar danificar componentes internos.
3. Abra o Joy-Con como um livro com o trilho de carregamento voltado para fora. Verifique se o cabo SL/SR está levemente dobrado sob o compartimento da bateria antes de encaixar as metades.
4. Levante o conector da bateria diretamente para cima do soquete usando um spudger. Verifique se o conector desconecta limpo sem entortar os pinos.
5. Remova a bateria fazendo alavanca com um pick de abertura. Verifique se a bateria não está deformada ou perfurada.
6. Remova os três parafusos Phillips do midframe. Verifique se o cabo flexível do botão ZL permanece conectado à placa-mãe.
7. Vire o midframe para longe da placa-mãe. Verifique se o cabo flexível não está esticado ou vincado.
8. Levante a trava do conector ZIF e puxe o cabo flexível do botão ZL para fora. Verifique se o cabo desliza para fora sem rasgar.
9. Desconecte o cabo flexível do botão menos do conector ZIF. Verifique se o cabo está completamente destravado antes de puxar.
10. Levante a trava do conector ZIF do joystick e desconecte o cabo. Verifique se a trava está totalmente aberta.
11. Remova os dois parafusos Phillips do joystick. Verifique se os parafusos estão completamente removidos.
12. Remova cuidadosamente o joystick do alojamento. Verifique se a vedação preta fina ao redor do orifício do joystick não foi deslocada.
13. Alinhe o novo módulo do joystick no alojamento. Verifique se o módulo fica nivelado sem forçar.
14. Reinsira o cabo do joystick no conector ZIF e trave a trava. Verifique se a trava encaixa com um clique seguro. Remonte o midframe, a bateria e o painel traseiro na ordem inversa. Verifique se todos os cabos flexíveis estão inseridos e travados antes de fechar a carcaça.

Alguns podem presumir que forçar um módulo desalinhado no lugar funciona, mas se o módulo não alinhar facilmente ou o cabo flexível prender, resistência inesperada ou um cabo que não trava geralmente indicam que o módulo ou cabo não está totalmente inserido. Forçar pode danificar o conector. Pare e verifique novamente o encaixe antes de continuar.

Abrindo a carcaça do Joy-Con e expondo a área do módulo do joystick

Abertura segura significa remover a carcaça externa sem danificar os parafusos ou puxar o cabo interno. Use a chave correta, totalmente encaixada em cada cabeça de parafuso, aplique pressão constante para baixo e separe as metades suavemente para evitar puxar o cabo interno.

1. Insira a chave tri-point correta em cada um dos quatro parafusos traseiros, mantendo a chave totalmente encaixada para reduzir o risco de danificar as cabeças.
2. Remova todos os quatro parafusos e reserve-os.
3. Começando pela borda do trilho, levante suavemente a carcaça traseira para longe do alojamento frontal, usando uma ferramenta de abertura de plástico se a junta estiver apertada.
4. Apoie ambas as metades do alojamento ao separá-las, mantendo os cabos internos frouxos.
5. Se a carcaça não se separar facilmente, pare e verifique se nenhum parafuso ainda está preso; não force a junta para abri-la.
6. Assim que a carcaça traseira estiver solta, coloque-a ao lado do controle sem puxar o cabo flexível da antena ou da bateria.

Quando a área do módulo do joystick estiver visível e todos os cabos internos estiverem soltos, a abertura da carcaça está completa e pronta para a próxima etapa de desconexão.

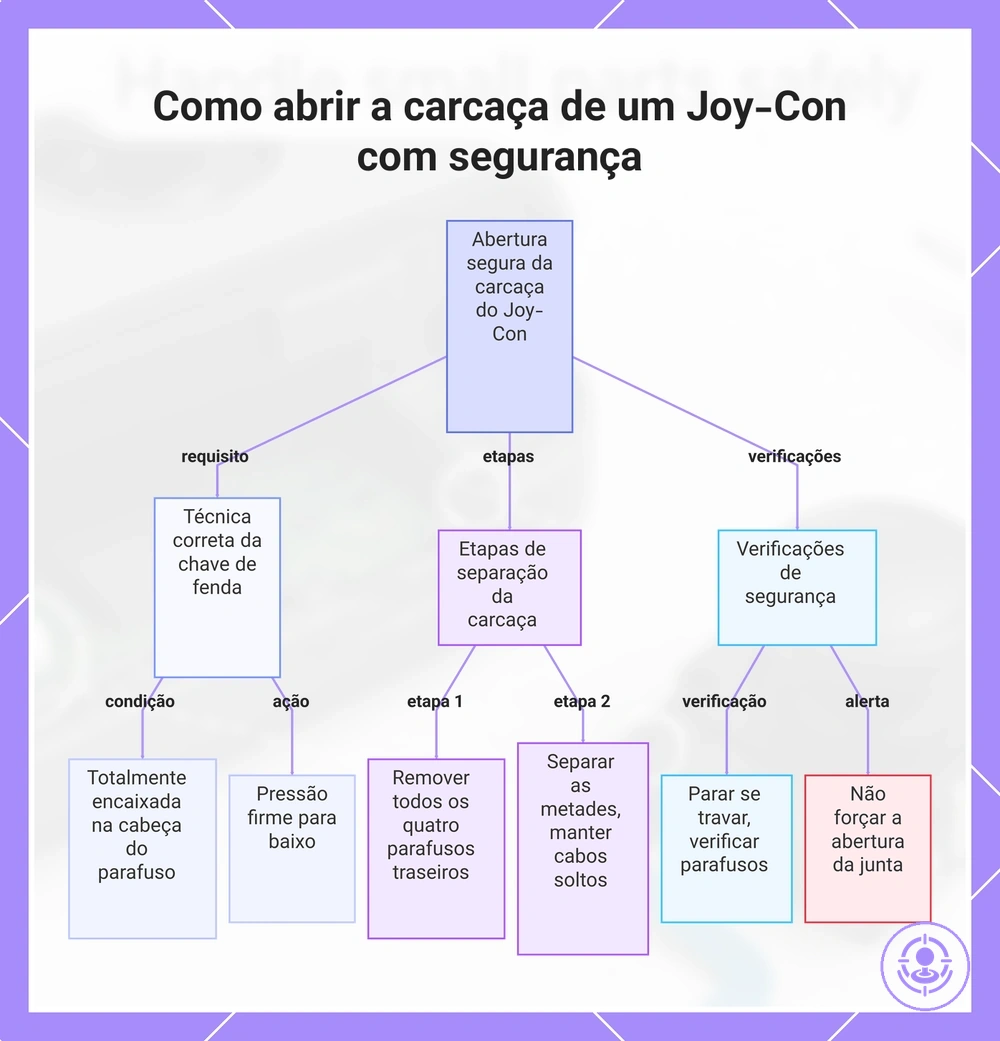

Este gráfico mostra os principais requisitos, etapas e verificações de segurança para abrir a carcaça de um Joy-Con com segurança e expor o módulo do joystick.

Desconectando e removendo o módulo do joystick original sem estressar cabos

Remover o módulo do joystick original sem estressar cabos começa soltando qualquer trava de segurança no conector do cabo flexível. Puxar o cabo ou torcer o módulo pode danificar os contatos, portanto, solte a trava primeiro.

Estas etapas ajudam a evitar estressar o cabo flexível e manter os componentes próximos livres.

1. Identifique se o conector usa uma trava ou encaixe por pressão. Se houver uma trava, levante-a suavemente até que esteja totalmente solta. Verifique se a trava está totalmente solta e o cabo flexível pode se mover livremente.
2. Apoie o cabo flexível próximo ao conector com a mão não dominante. Verifique se o cabo está plano, sem torções ou dobras bruscas.
3. Segure o corpo do conector (não o cabo) e puxe reto, diretamente para longe da placa. Verifique se o puxão está alinhado com o eixo do conector para evitar entortar os contatos.
4. Assim que o conector estiver livre, levante o módulo uniformemente para fora do soquete. Verifique se componentes próximos, como capacitores ou outros conectores, não são tocados durante a remoção.
5. Inspecione o cabo flexível e o conector após a remoção. Verifique se os contatos estão retos e o cabo não apresenta vincos ou rasgos.
6. Coloque o módulo de lado em uma superfície limpa e com proteção antiestática. Verifique se o cabo não está preso sob o módulo ou outras peças.

Evite estressar o cabo não torcendo-o bruscamente ou puxando o módulo antes de o conector ser liberado.

Alinhamento, encaixe e ordem de aperto do módulo do joystick para um encaixe limpo

O encaixe limpo e o roteamento correto dos cabos afetam diretamente a confiabilidade dos comandos após a substituição. Alinhamento significa que o módulo do joystick de reposição fica rente à placa sem folgas sob o quadro, e os furos de montagem se alinham naturalmente antes da inserção dos parafusos. Quando assentado nivelado, o manípulo pode se mover livremente e o potenciômetro pode ler com precisão; o objetivo é um módulo que esteja rente e alinhado.

Antes de fixar o módulo, realize duas verificações para evitar problemas após a substituição.

• Verificações de alinhamento: verifique se o módulo fica plano sem balançar, os furos de montagem se alinham e o quadro não toca em componentes próximos.
• Verificações de roteamento do cabo: certifique-se de que o caminho do cabo esteja livre, que nenhum fio esteja preso ou comprimido sob o módulo e que a fita ou os fios fiquem planos sem dobras.

Se o módulo balançar ou assentar de forma desigual, reassente-o nivelado antes de apertar. Siga a ordem de aperto dos parafusos, aplicando pressão uniforme em um padrão cruzado para evitar inclinação. Reassente se balançar.

Fechando a carcaça com pontos de verificação antes dos parafusos finais

Pontos de verificação antes dos parafusos finais reduzem a chance de ter que reabrir. Verifique antes dos parafusos finais.

Para evitar ter que reabrir, use estes pontos de verificação:

• Folga do cabo: o cabo flexível se move livremente sem obstrução.
• Trava travada: cada trava encaixa em seu alojamento.
• Módulo nivelado: o joystick assenta uniformemente na superfície de montagem.
• Bordas da carcaça alinhadas: as metades superior e inferior se encontram sem folgas.
• Sem fios comprimidos entre as duas metades da carcaça.
• Conector da bateria encaixado: o cabo fica plano.
• Botões de ombro e gatilho: se movem livremente após o fechamento.
• suportes dos parafusos: alinhados com seus furos correspondentes.

Pare se um cabo estiver comprimido; reabra e redirecione antes de continuar.

Erros comuns na substituição do joystick que causam comportamento semelhante a drift ou comandos sem resposta

A maioria dos sintomas pós-substituição semelhantes a drift ou comandos sem resposta é causada por erros de instalação — geralmente encaixe inadequado, travamento da trava, roteamento do cabo ou manuseio de parafusos — que produzem movimento errático, zonas sem resposta ou comandos fantasmas. Verifique primeiro os erros de instalação.

• Módulo do joystick mal encaixado pode causar movimento semelhante a drift ou ausência de resposta em certos ângulos. Corrija reassentando o módulo até que fique nivelado e a trava encaixe.
• Trava não travada pode levar a comandos intermitentes sem resposta ou resposta inconsistente. Corrija pressionando a trava firmemente até que trave com segurança.
• Cabo comprimido sob o módulo geralmente resulta em entrada errática ou ausência de resposta em um eixo. Remova o módulo, redirecione o cabo sem tensão e reinstale.
• Parafuso danificado por usar a chave errada pode deixar o módulo solto, causando comportamento semelhante a drift. Substitua o parafuso e use a chave do tamanho correto.
• Detritos estranhos nos pinos de contato podem causar drift esporádico ou zonas mortas. Limpe os pinos com álcool isopropílico e deixe secar antes da remontagem.
• Alojamento do potenciômetro desalinhado durante a remontagem pode produzir leituras de resistência inconsistentes e sintomas semelhantes a drift. Abra o alojamento, alinhe a trilha de carbono corretamente e remonte.
• Parafusos apertados em excesso distorcem o módulo, levando a movimento rígido ou comandos não intencionais. Afrouxe os parafusos ligeiramente para aliviar a pressão.
• Usar uma variante incorreta do módulo de reposição pode resultar em ausência de resposta ou resistência incompatível. Verifique se o número da peça do módulo corresponde ao original antes da instalação.
• Cabo flexível danificado durante a instalação geralmente leva a ausência de resposta em um eixo. Desencaixe e reinsira o cabo com cuidado; substitua se estiver entortado ou rasgado.

Reveja o encaixe e o travamento da trava após qualquer correção. Um problema semelhante a drift apenas após a remontagem é um problema de instalação, não recorrência; tais sintomas geralmente se resolvem redirecionando ou reassentando, enquanto o drift genuíno precisa de diagnóstico adicional. Para ausência total de resposta, prossiga para verificações de não resposta, como confirmar as conexões dos cabos e o aperto dos parafusos.

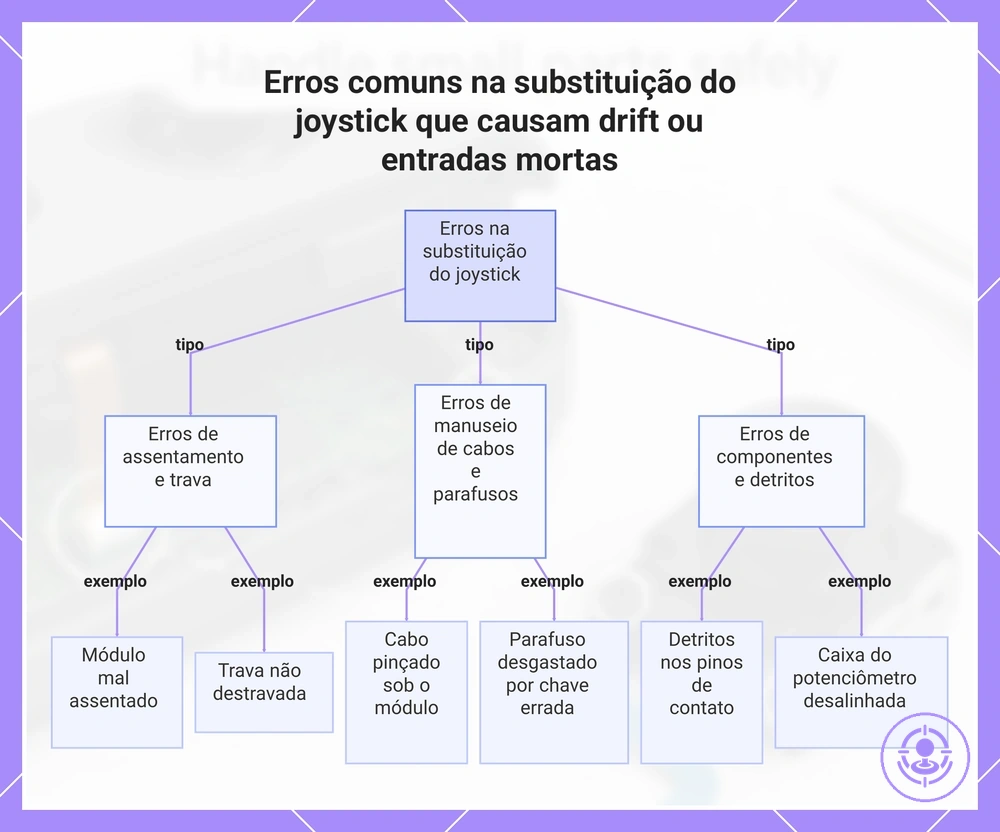

Este gráfico categoriza os erros comuns de instalação que causam comportamento de drift ou entradas mortas após a substituição do joystick, ajudando você a identificar o erro específico.

Módulo mal encaixado, travas destravado e cabos flexíveis comprimidos como os principais infratores recorrentes

Três pontos de falha físicos comumente causam problemas após a remontagem: um módulo mal encaixado, uma trava destravada ou um cabo flexível comprimido. Verifique estes antes de testar novamente.

Verifique e corrija cada infrator:

• Módulo mal encaixado: Verifique se o módulo do joystick está rente ao alojamento. Se estiver inclinado ou levantado, reassente-o até que os pinos de alinhamento se encaixem completamente e o módulo fique nivelado.
• Trava destravada: Verifique se a trava do cabo flexível está totalmente fechada e travada. Se estiver aberta, retrave pressionando-a para baixo até que ela click, garantindo que o cabo ndo posicionado abaixo dela.
• Cabo flexível comprimido: Verifique se o cabo flexível segue um caminho livre sem ficar preso entre as metades da carcaça ou sob os parafusos. Se estiver comprimido, redirecione so com folga suficiente e verifique se não há tensão.

Após essas verificações, se o joystick ainda falhar ao registrar, pare de testar e reabra a montagem para uma inspeção completa em vez de continuar com falhas não resolvidas.

Se o joystick não estiver respondendo após a substituição

Um joystick que apresenta nenhuma resposta após a substituição geralmente indica uma conexão ruim no conector ou um cabo flexível/fita não totalmente inserido. O módulo em si raramente é defeituoso neste estágio. Verifique as conexões primeiro as conexões antes de desmontar mais.

Uma verificação estruturada isola a falha com o mínimo de desmontagem repetida. Comece pelas etapas menos invasivas:

1. Verifique se a trava do conector está travada.
2. Verifique se o cabo flexível está alinhado e totalmente inserido.
3. Garanta que o encaixe do módulo esteja nivelado.

Esta tabela isola as causas mais comuns de uma condição de ausência de resposta após a substituição:

Por exemplo, se o joystick esquerdo não apresentar nenhuma resposta enquanto o direito funciona, a trava do conector esquerdo geralmente não está frequentemente não totalmente travada. Se todas as verificações passarem, prossiga para testes e calibração após a troca para confirmar o funcionamento pleno.

É comum supor que um joystick sem resposta após a substituição é automaticamente um módulo defeituoso. Na maioria dos casos, uma simples correção de conexão ou alinhamento resolve o problema. Somente após todas as verificações passarem é que um módulo com defeito deve ser considerado, então não force a remontagem sem verificar cada ponto.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Módulo sensor de joystick Joy-Con

Ver preço

Joystick TMR de reposição Joy-Con

Ver preço

Par de joysticks efeito Hall Joy-Con

Ver preço

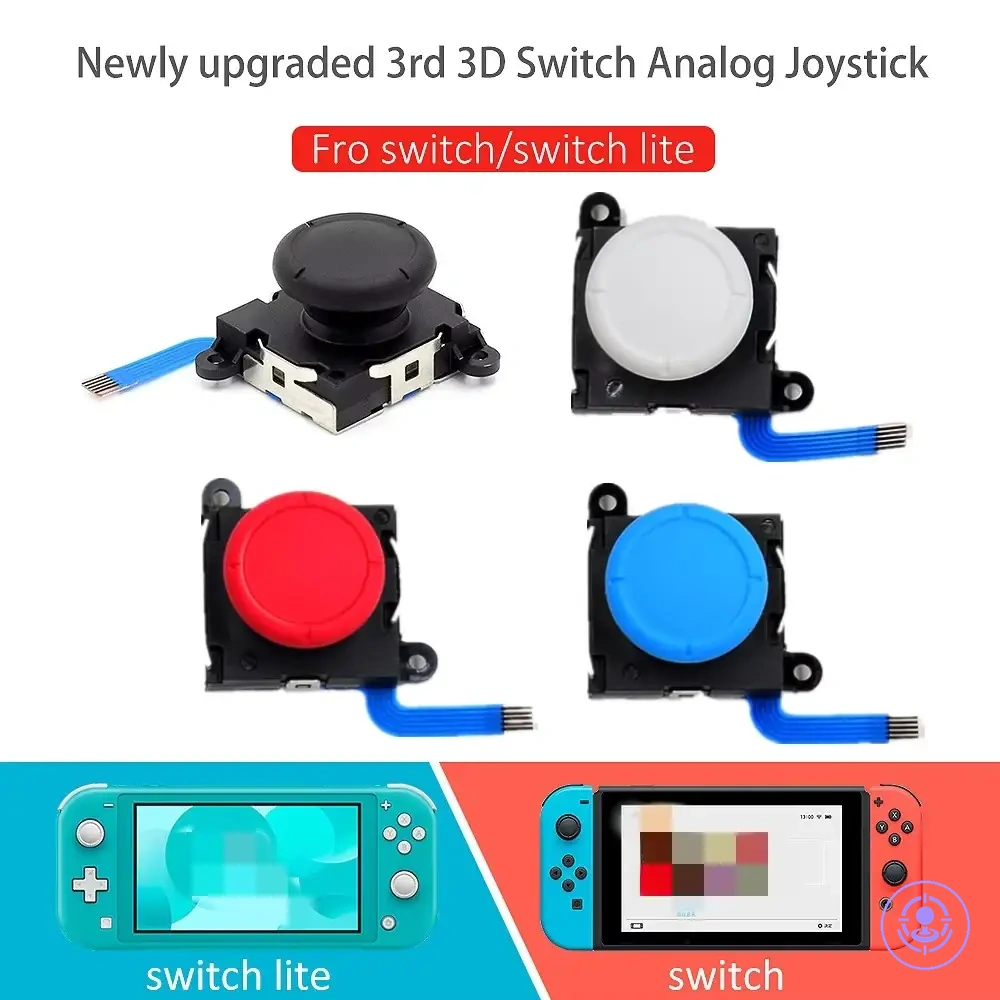

Joystick analógico 3D Joy-Con

Ver preço

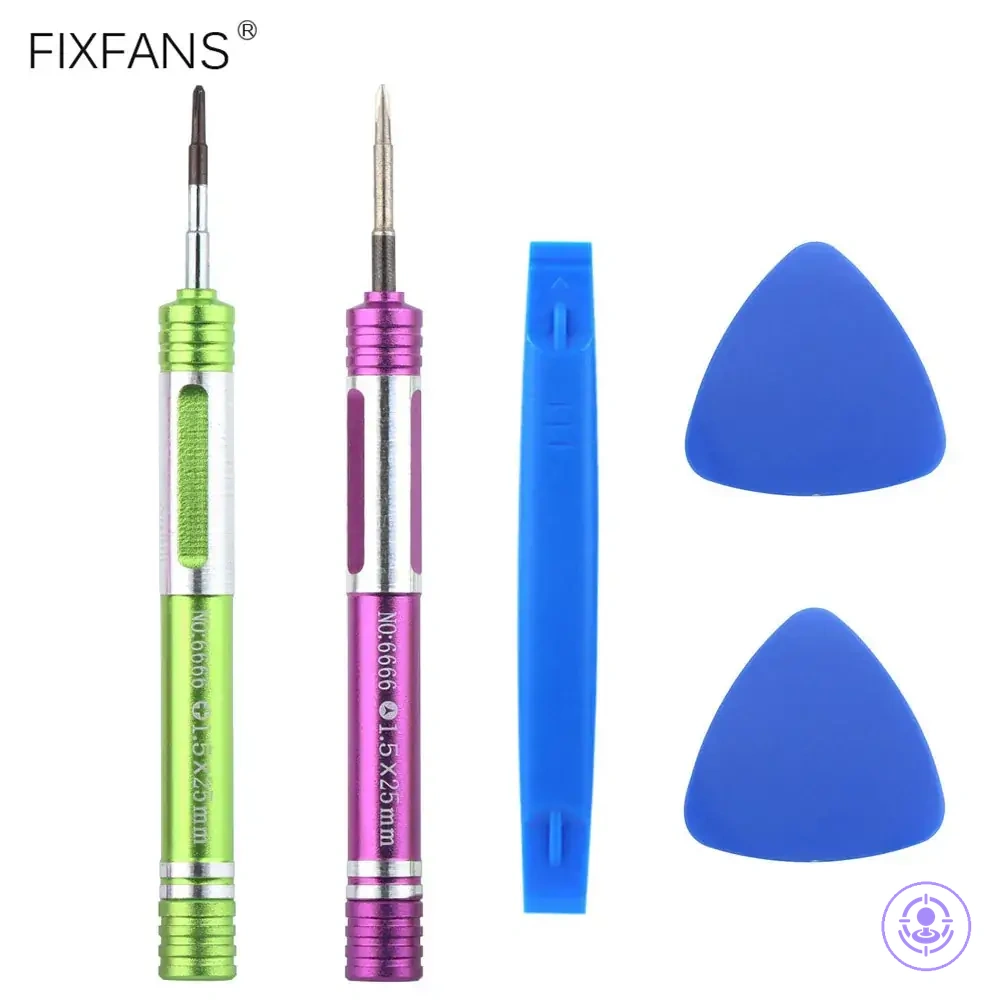

Kit de chave triwing Y00
