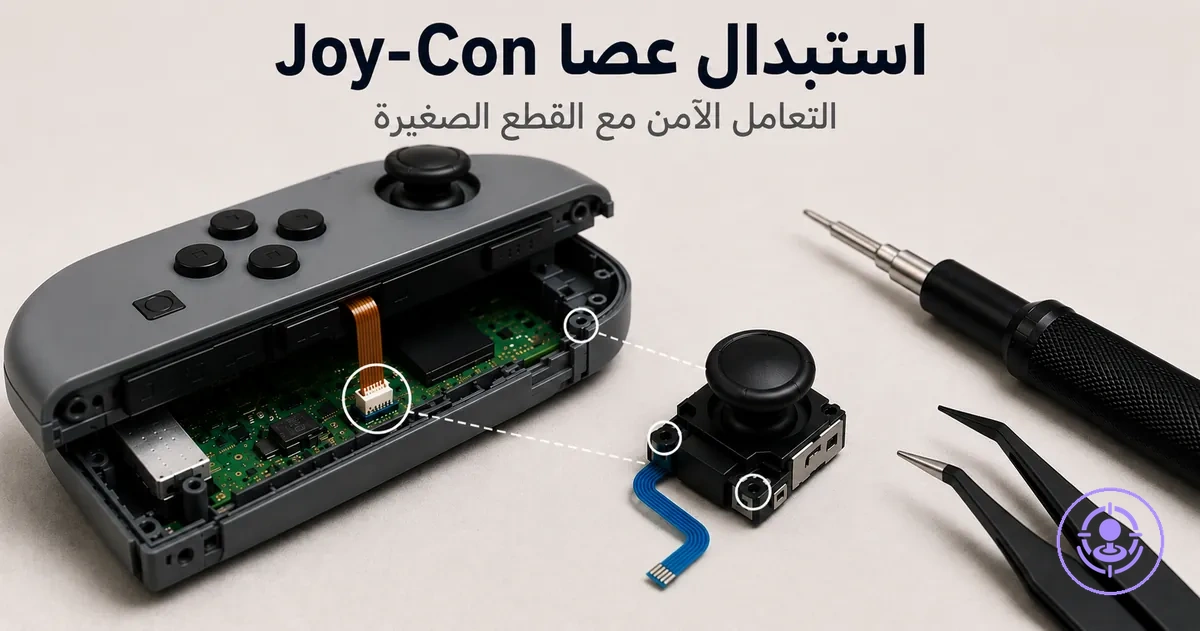

استبدال عصا التحكم بطقم إصلاح انحراف Joy-Con مع التعامل الآمن مع القطع الصغيرة
يتضمن استبدال عصا التحكم بطقم إصلاح انحراف Joy-Con إزالة وحدة العصا التناظرية البالية وتركيب وحدة جديدة. تتضمن هذه المهمة التعامل مع المكونات الصغيرة بأمان، حيث تتمثل نقاط الخطر الرئيسية في الكابلات الشريطية والبراغي الصغيرة ومزالج الموصلات البلاستيكية داخل المتحكم. يساعد الاهتمام الدقيق بهذه المناطق في استعادة وظيفة العصا الطبيعية بعد التركيب.
تغطي هذه الصفحة استبدال وحدة العصا وفحوصات إعادة التجميع فقط. لا تغطي طرق التنظيف أو خطوات المعايرة أو تشخيص الانحراف الأوسع. إذا استمر الانحراف بعد الاستبدال الصحيح، فقد يكون السبب خارج وحدة العصا، مثل معايرة المتحكم أو تداخل البطارية. تعتمد النتائج على جودة التركيب وحالة المتحكم.
يساعد استخدام المفك الصحيح وتطبيق ضغط لطيف وضمان المحاذاة الصحيحة في منع تلف البراغي والكابل الشريطي والمزالج. يتطلب النجاح تنفيذًا دقيقًا من فتح الغلاف إلى تثبيت وحدة العصا الجديدة.
إذا بقي الانحراف بعد الاستبدال، فتأكد من إتمام فحوصات إعادة التجميع بشكل صحيح قبل استكشاف المعايرة أو الأسباب الأخرى.
نطاق استبدال العصا الذي تغطيه عملية طقم إصلاح انحراف Joy-Con وما يبقى خارج النطاق
استبدال العصا باستخدام طقم إصلاح انحراف Joy-Con هو تبديل وحدة العصا على متحكم Joy-Con لاستعادة استجابة الإدخال. الهدف هو أن تسجل الإدخالات بعد التركيب. يغطي هذا النطاق فقط تبديل الوحدة والأدوات المرفقة.
يعتمد نطاق الاستبدال على مهمة وحدة العصا. للحصول على نظرة أوسع لمحتويات الطقم، راجع نظرة عامة على طقم إصلاح انحراف Joy-Con.
- استبدال وحدة العصا بالعصا التناظرية المرفقة
- استخدام المفكات المرفقة (Y، +) وأدوات الفتح
- تحقيق تسجيل الإدخال بعد التركيب الصحيح
- تنظيف نقاط التلامس الداخلية أو أسطح المستشعر
- تشخيص الانحراف الناتج عن مقاييس الجهد البالية أو البرمجيات
- إصلاح الكابلات الشريطية التالفة غير المرتبطة بالعصا
- إصلاح توصيلات البطارية المفكوكة أو مشكلات الغلاف
من الافتراضات الشائعة أن استبدال وحدة العصا يحل جميع أعراض الانحراف. لكن إذا استمر الانحراف بعد التبديل، فمن المحتمل أن المشكلة تنبع من أسباب أخرى مثل مقاييس الجهد البالية. إذا بقيت الإدخالات غير مستجيبة أو غير متناسقة بعد التركيب الصحيح، لا تجبر على إجراء تعديلات إضافية على الوحدة — فقد تتطلب المشكلة استكشاف أخطاء مختلفًا.

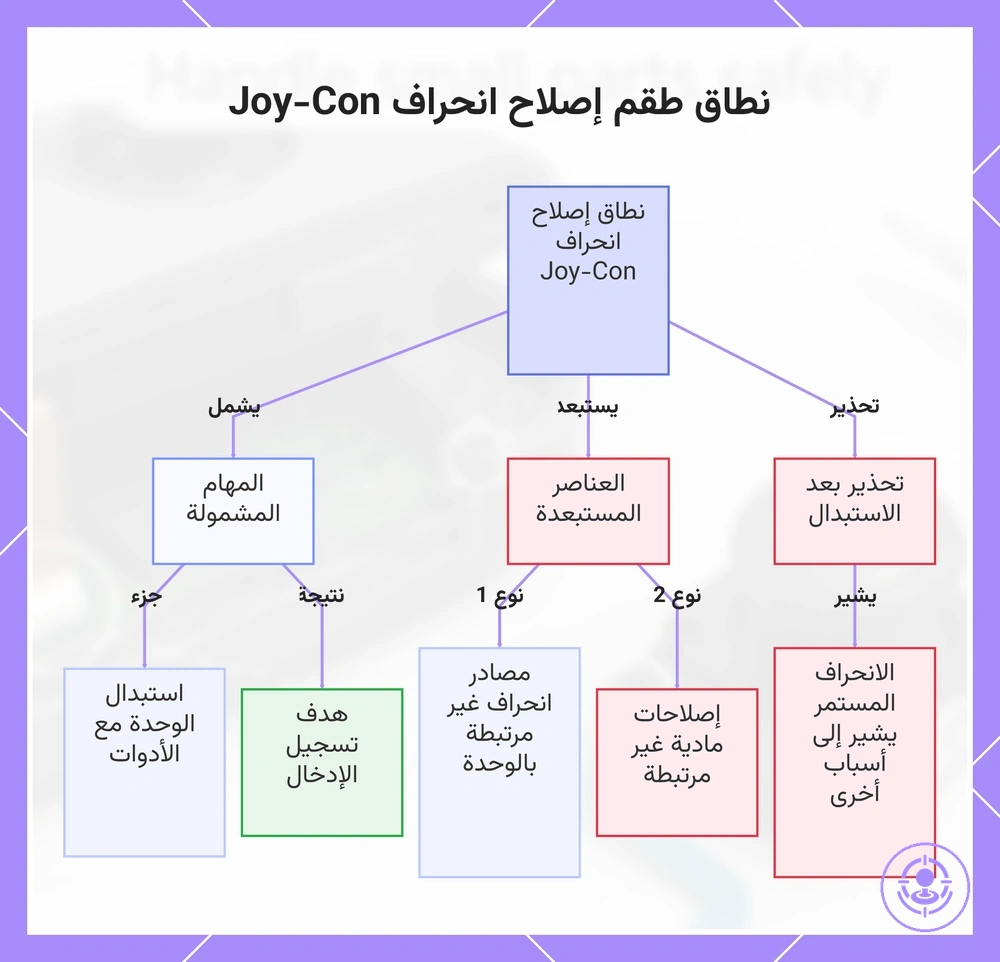

يوضح هذا المخطط ما يشمله طقم إصلاح انحراف Joy-Con، وما يستبعده، وتحذيرًا بشأن الانحراف المستمر بعد استبدال الوحدة.

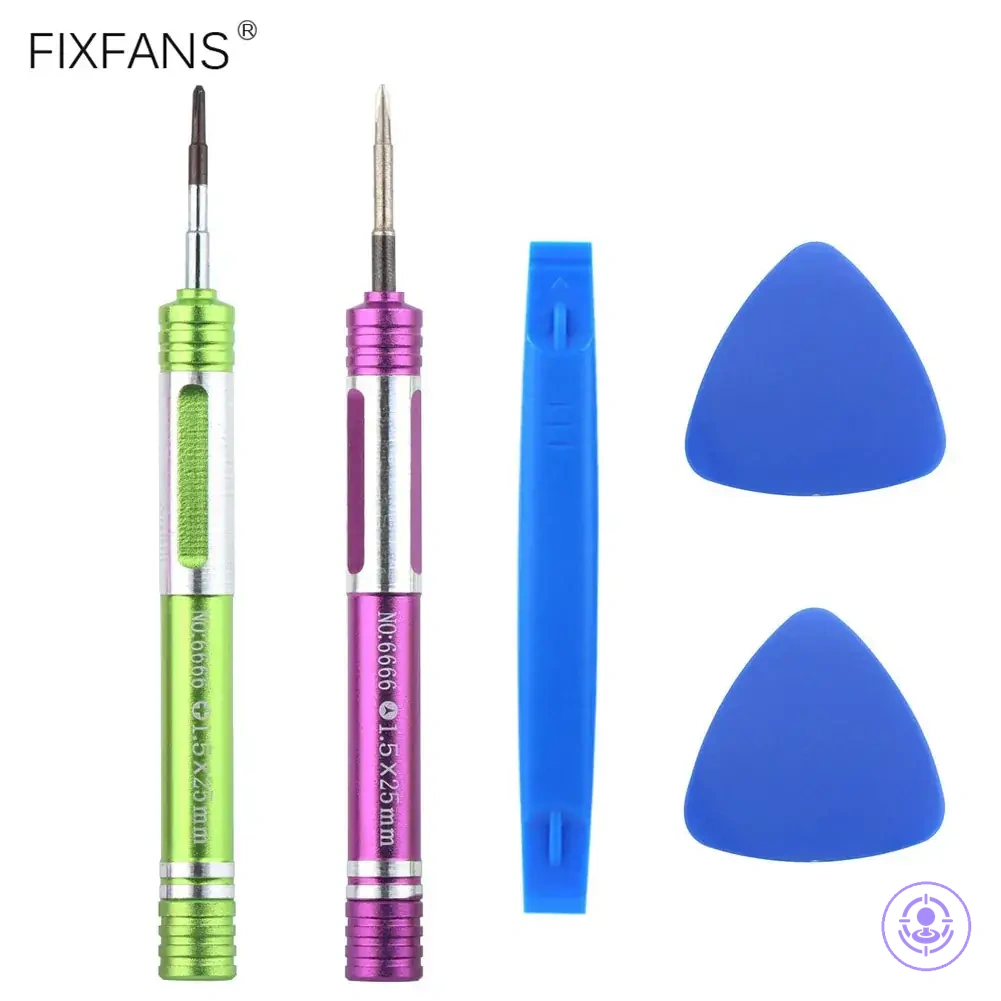

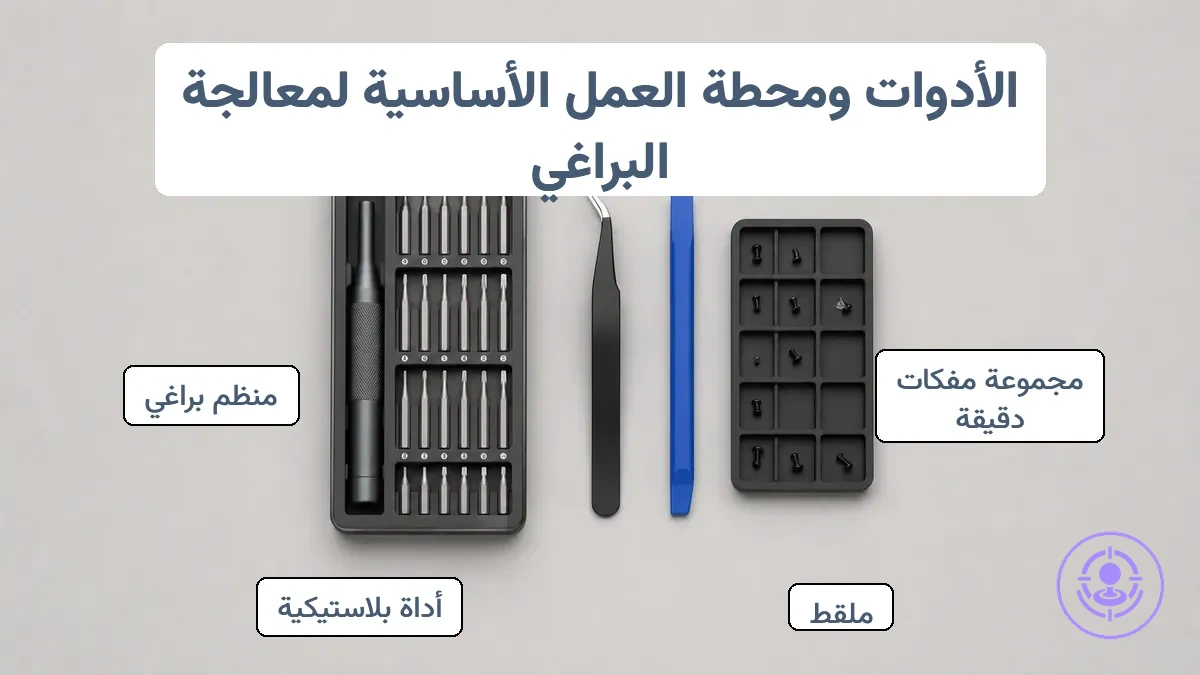

الأدوات والقطع وتجهيز مساحة العمل للتعامل المتحكم به مع البراغي والمكونات
الأدوات الصحيحة ومساحة العمل المستقرة هما الضمانان الأساسيان ضد البراغي المجردة والموصلات التالفة والكابلات المقطوعة.
قبل البدء، تأكد من توفر المفكات والمسامير التي تحتاجها لطراز Joy-Con الخاص بك.
- مجموعة مفكات دقيقة بمقاسات رؤوس مناسبة للبراغي الصغيرة.
- ملقط للتعامل المتحكم به مع القطع والبراغي الصغيرة.
- أداة فتح بلاستيكية (spudger) لتقليل خطر تلف الموصلات أو الكابلات المرنة.
- صينية أو منظم براغي لإبقاء البراغي منفصلة ومنع فقدانها.
- إضاءة ساطعة لرؤية رؤوس البراغي وعلامات المكونات بوضوح.
- سطح عمل ثابت ونظيف لتقليل خطر الحركة العرضية.
- حاويات صغيرة مسمّاة لتجميع البراغي حسب موقعها الأصلي.
تعتمد فعالية كل أداة أو ميزة في مساحة العمل على صفة واحدة. بالنسبة للمفك، الصفة هي الملاءمة — فرأس المسمار المناسب يقلل من احتمالية انزلاقه. بالنسبة لمساحة العمل، الصفة هي التنظيم — فالصواني المنفصلة لكل مجموعة براغي تساعد في منع الخلط والفقدان.
تقلل هذه الخيارات من خطر تلف المكونات وتدعم إعادة التجميع بشكل أنظف. تزداد احتمالية الأخطاء عندما لا يكون المفك مناسبًا بشكل صحيح أو عندما تكون مساحة العمل مزدحمة.
عند التعامل مع الكابلات المرنة، تجنب لمس دبابيس التلامس مباشرة لأن التفريغ الكهروستاتيكي قد يتلف المكونات الحساسة. تعامل مع الكابلات من حوافها لتقليل خطر التمزق.
تنظيم البراغي ومنع تحرك القطع الداخلية الصغيرة أثناء التفكيك
فصل البراغي والقطع الداخلية الصغيرة حسب موقع إزالتها يمنع الخلط وحركة القطع التي تسبب أخطاء في إعادة التجميع. استخدام برغي طويل جدًا أو ذي سن غير مناسب قد يتلف الغلاف أو يسبب ضعفًا في التركيب.
طول البرغي ومكانه قد يختلفان بين طرازات الأجهزة، لذا فإن النظام القائم على الموقع يساعد في تجنب الارتباك.
- جمّع البراغي والقطع الصغيرة حسب المكون الذي أتت منه للحفاظ على وضوح الموقع.
- افصل البراغي حسب طول البرغي لتجنب استخدام برغي طويل جدًا قد يتلف الغلاف.
- حافظ على ترتيب الإزالة بحيث تتبع إعادة التجميع التسلسل العكسي.
- ضع كل مجموعة في منظم ذي حجرات موضح عليه علامات لمنع التبديل العرضي.
- قبل إدخال برغي، تحقق من أن طوله يتطابق مع الفتحة لضمان تركيب مناسب للغلاف.
- خطأ شائع: تبديل براغي متشابهة ذات سن أو طول مختلف قد يسبب تلفًا.
لا تخلط الأطوال؛ حتى الاختلاف الصغير قد يسبب عدم تطابق أو انثناء في الغلاف.

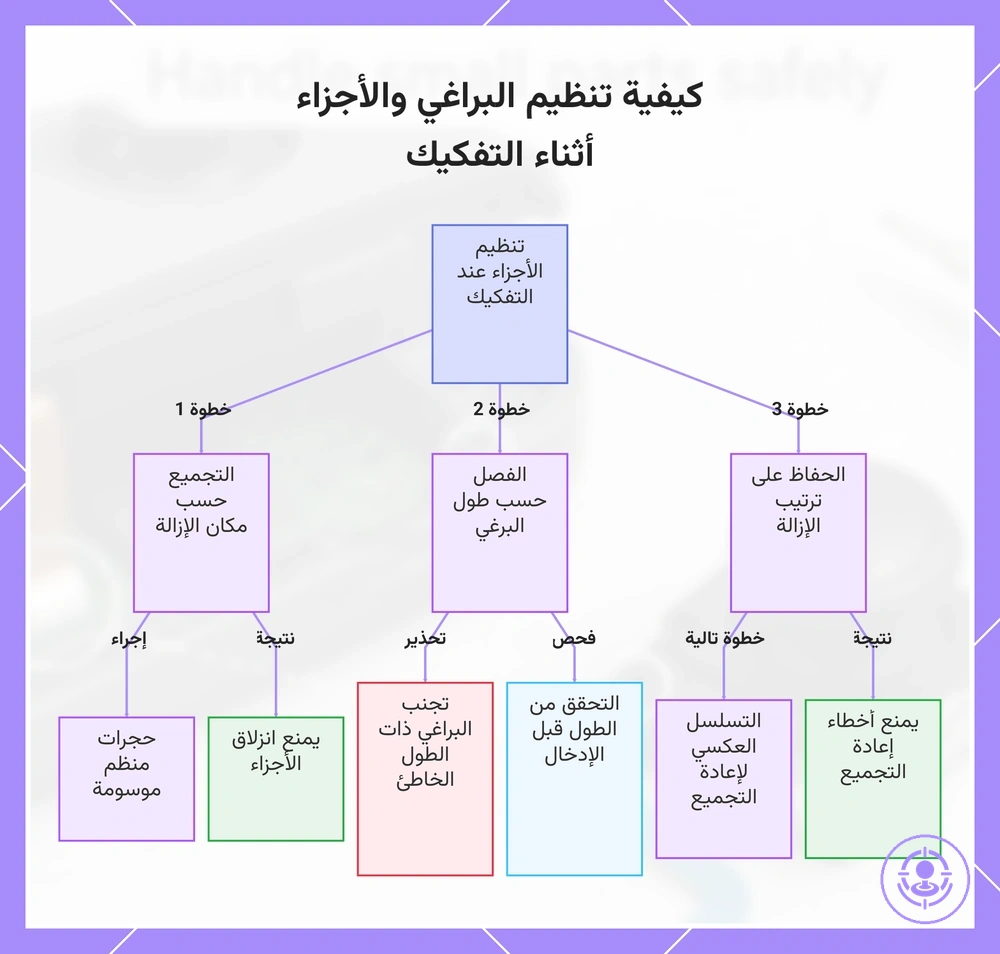

يوضح هذا المخطط الخطوات الثلاث الرئيسية لتنظيم البراغي والأجزاء الصغيرة أثناء التفكيك لمنع أخطاء إعادة التجميع.
التعامل مع الكابل الشريطي ومزلاج الموصل أثناء استبدال العصا
التعامل غير الصحيح مع الكابل الشريطي ومزلاج الموصل هو نقطة فشل شائعة في استبدال عصا Joy-Con. قد يؤدي تمزق الكابل أو انفصال المزلاج إلى بقاء العصا غير مستجيبة، حتى لو كان الجزء البديل صحيحًا بذاته.
يكون الكابل المرن مثبتًا بالكامل عندما تصطف وسادات التلامس مع دبابيس الموصل ويصل حافة الكابل إلى خط المرجع الخاص بالإدخال. يجب أن يقفل المزلاج للحفاظ على هذا الاتصال. تحقق من كابل مستقيم غير مائل ومزلاج مستوٍ على جسم الموصل.

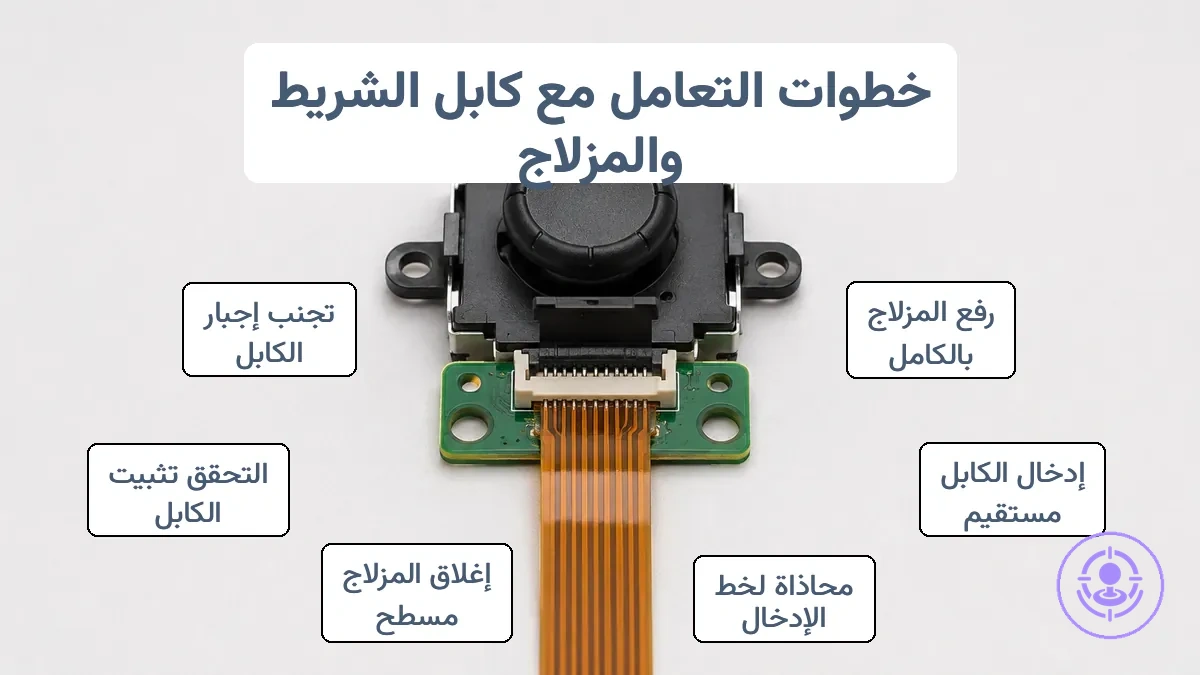

توضح هذه الصورة المزلاج في وضعه المفتوح وكابلًا مثبتًا بالكامل.
لتجنب تمزق الكابل أو عدم استجابة العصا، تعامل مع الكابل الشريطي والمزلاج كما يلي:
- افعل ارفع المزلاج بالكامل قبل إدخال الكابل المرن.
- افعل أدخل الكابل بشكل مستقيم، بحيث تكون نقاط التلامس في الاتجاه الصحيح.
- افعل ادفع الكابل حتى تتماشى حافته مع خط الإدخال الخاص بالموصل.
- افعل أغلق المزلاج بلطف حتى يصبح مستويًا أو تشعر بقفله.
- افعل تحقق من بقاء الكابل مثبتًا عن طريق شده برفق بعد القفل.
- لا تفعل تجبر الكابل على الدخول في مزلاج مغلق جزئيًا.
- لا تفعل تدخل الكابل بزاوية أو مائلًا.
- لا تفعل تستخدم أدوات معدنية لدفع المزلاج أو الكابل.
- لا تفعل تجبر الكابل أو المزلاج؛ بل أعد الفتح وأعد التثبيت بدلًا من ذلك.
فتح وإغلاق المزالج من نوع ZIF دون تمزيق أو تجعيد الكابل المرن
يتحرك مفصل المزلاج من نوع ZIF بين وضع مفتوح (يحرر الضغط، مما يسمح بإدخال الكابل المرن أو إزالته بأقل قوة) ووضع مغلق (يثبت الكابل بإحكام). تشغيل المزلاج بأقل قوة يساعد في تجنب تلف الكابل.
لإغلاق المزلاج، اتبع الخطوات التالية:
- افتح المزلاج من نوع ZIF بالكامل عن طريق رفع المفصل إلى أقصى حد لحركته. تحقق من أن المزلاج مفتوح قبل التعامل مع الكابل.
- قم بمحاذاة الكابل المرن مع فتحة الموصل. تحقق من أن وسادات التلامس تواجه الاتجاه الصحيح وأن الكابل في المنتصف.
- أدخل الكابل حتى تصبح علامة المحاذاة محاذية لحافة الموصل. تحقق من أن الكابل مثبت بالكامل ومستوٍ دون التواء.
- اضغط على المفصل لأسفل حتى يُغلق بالكامل ويقفل. تحقق من أن المزلاج مغلق بالكامل.
- اسحب الكابل برفق لتأكيد قفله؛ يجب ألا ينزلق. إذا لم يقفل المزلاج، أعد تثبيت الكابل.

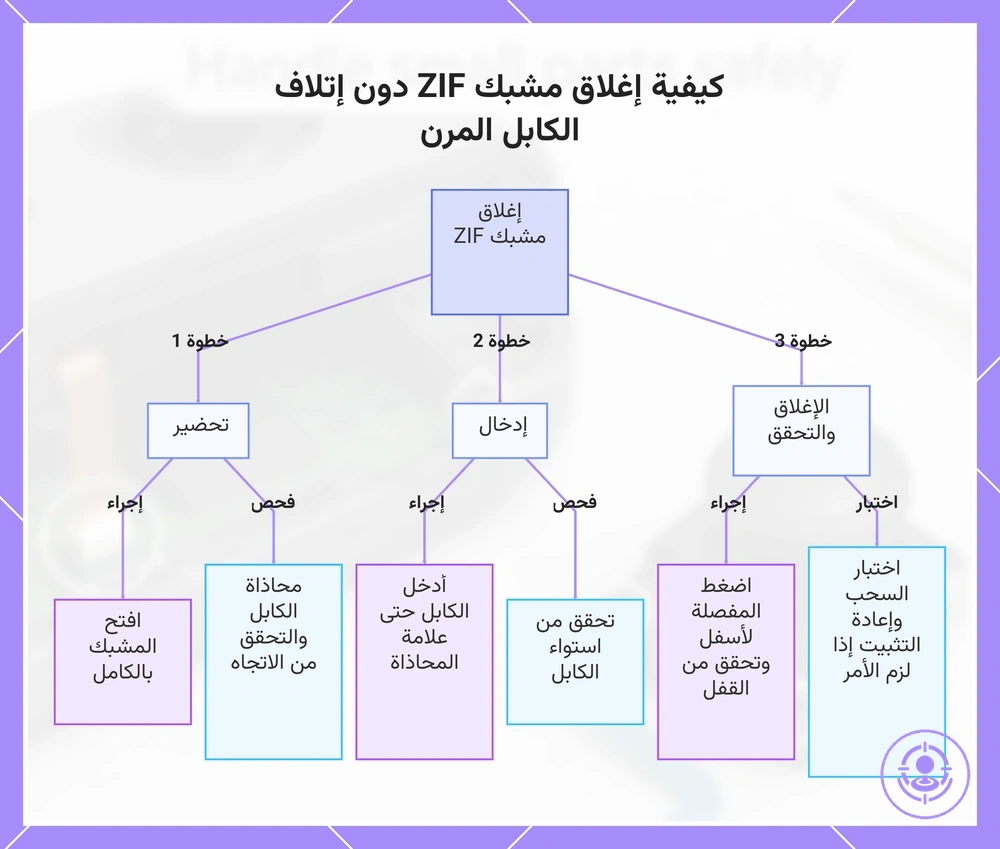

يوضح هذا المخطط عملية إغلاق مشبك ZIF بشكل آمن خطوة بخطوة، بما في ذلك التحضير والإدخال والتحقق.

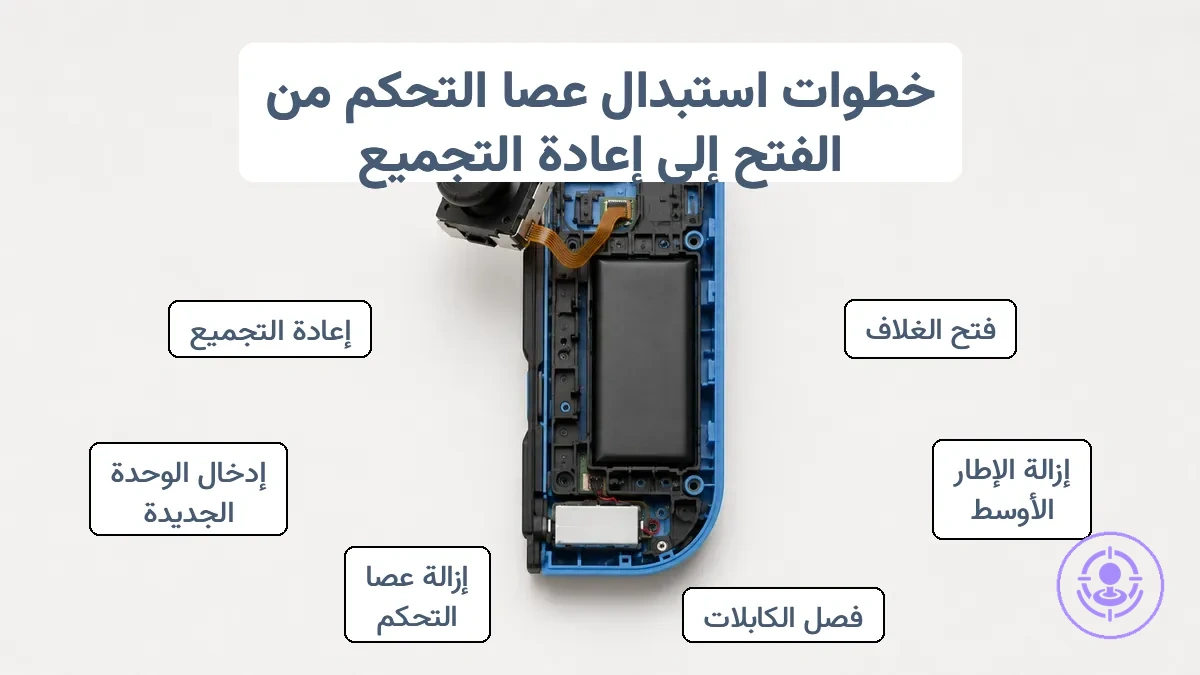

خطوات استبدال العصا من فتح Joy-Con إلى إعادة التجميع
يتطلب استبدال العصا التناظرية في Joy-Con اتباع تسلسل مرتب من فتح الغلاف إلى إعادة التجميع، مع نقاط تفتيش للتحقق من كل مرحلة. راجع التسلسل الكامل للإصلاح خطوة بخطوة للحصول على الدليل الكامل.
الهدف من كل مرحلة هو الوصول إلى وحدة العصا دون إجهاد الكابلات الهشة أو ثني الموصلات — بدءًا من فتح الغلاف وإزالة الإطار الأوسط، ثم فصل الكابلات الشريطية لمنع التمزق. اتبع الخطوات الآن.
- أزل المسامير الأربعة ثلاثية الرؤوس من اللوحة الخلفية. تحقق من أن كل مسمار قد خرج بالكامل قبل رفع اللوحة.
- أدخل أداة فتح في الفتحة عند الحافة السفلية واسحبها لأعلى الجانب لفصل اللوحة الخلفية. تحقق من أن الأداة لا تنزلق بعيدًا إلى الداخل لتجنب تلف المكونات الداخلية.
- افتح Joy-Con مثل كتاب مع توجيه سير الشحن بعيدًا عنك. تحقق من أن كابل SL/SR مثني برفق تحت حجرة البطارية قبل تثبيت النصفين معًا.
- ارفع موصل البطارية لأعلى بشكل مستقيم من مقبسه باستخدام أداة spudger. تحقق من أن الموصل ينفصل نظيفًا دون ثني الدبابيس.
- اقلع البطارية باستخدام أداة فتح. تحقق من أن البطارية غير مشوهة أو مثقوبة.
- أزل المسامير الثلاثة فيليبس من الإطار الأوسط. تحقق من أن كابل شريط زر ZL لا يزال متصلاً باللوحة الأم.
- اقلب الإطار الأوسط بعيدًا عن اللوحة الأم. تحقق من أن الكابل الشريطي غير مجهد أو مجعد.
- ارفع قفل موصل ZIF واسحب الكابل المرن لزر ZL للخارج. تحقق من أن الكابل يخرج دون تمزق.
- افصل كابل شريط زر الطرح من موصل ZIF الخاص به. تحقق من أن الكابل مفتوح بالكامل قبل السحب.
- ارفع قفل موصل ZIF للعصا وافصل الكابل. تحقق من أن القفل مفتوح بالكامل.
- أزل المسمارين فيليبس من العصا. تحقق من إزالة المسامير بالكامل.
- أزل العصا بحذر من مبيتها. تحقق من أن الحشية السوداء الرفيعة حول فتحة العصا لم تتحرك.
- قم بمحاذاة وحدة العصا الجديدة في المبيت. تحقق من أن الوحدة مثبتة بمستوى دون إجبار.
- أعد تثبيت كابل العصا في موصل ZIF الخاص به وأغلق القفل. تحقق من أن القفل ينقر بإحكام. أعد تجميع الإطار الأوسط والبطارية واللوحة الخلفية بترتيب عكسي. تحقق من أن جميع الكابلات الشريطية مثبتة ومقفلة قبل إغلاق الغلاف.
قد يفترض البعض أن إجبار وحدة غير محاذية على الدخول سينجح، لكن إذا لم تتم محاذاة الوحدة بسهولة أو كان الكابل الشريطي يتعطل، فإن المقاومة غير المتوقعة أو الكابل الذي لا يقفل يشير عادةً إلى أن الوحدة أو الكابل غير مثبت بالكامل. الإجبار قد يتلف الموصل. توقف وأعد التحقق من التثبيت قبل المتابعة.
فتح غلاف Joy-Con وكشف منطقة وحدة العصا
الفتح الآمن يعني إزالة الغلاف الخارجي دون تجريد البراغي أو شد الكابل الداخلي. استخدم المفك الصحيح، وأدخله بالكامل في كل رأس برغي، وطبق ضغطًا ثابتًا لأسفل، وافصل النصفين بلطف لتجنب شد الكابل الداخلي.
- أدخل المفك الصحيح ثلاثي الرؤوس في كل من المسامير الخلفية الأربعة، مع إبقاء المفك مثبتًا بالكامل لتقليل خطر تجريد الرؤوس.
- أزل المسامير الأربعة جميعها وضعها جانبًا.
- بدءًا من حافة السكة، ارفع الغلاف الخلفي بلطف بعيدًا عن الهيكل الأمامي، باستخدام أداة فتح بلاستيكية إذا كانت الفتحة ضيقة.
- ادعم نصفي الهيكل أثناء فصلهما، مع إبقاء الكابلات الداخلية مرتخية.
- إذا لم ينفصل الغلاف بسهولة، توقف وتحقق من عدم بقاء أي مسامير ملتصقة؛ لا تجبر الفتحة على الانفتاح.
- بمجرد تحرير الغلاف الخلفي، ضعه بجانب المتحكم دون شد الكابل الشريطي للهوائي أو البطارية.
عندما تصبح منطقة وحدة العصا مرئية وجميع الكابلات الداخلية مرتخية، يكون فتح الغلاف قد اكتمل ويكون جاهزًا لخطوة الفصل التالية.

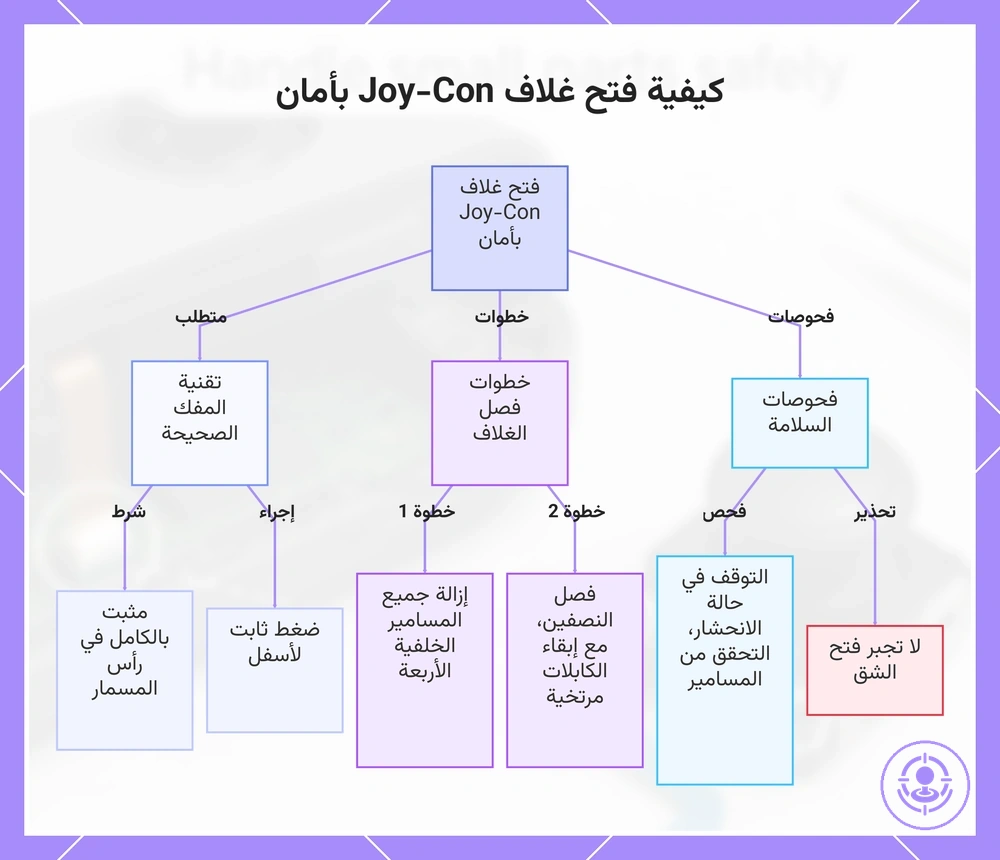

يوضح هذا الرسم البياني المتطلبات والخطوات والفحوصات الأساسية لفتح غلاف Joy-Con بأمان للكشف عن وحدة الذراع.
فصل ورفع وحدة العصا الأصلية دون إجهاد الكابلات
تبدأ إزالة وحدة العصا الأصلية دون إجهاد الكابلات بتحرير أي مزلاج تثبيت على موصل الكابل المرن. قد يؤدي سحب الكابل أو لف الوحدة إلى تلف نقاط التلامس، لذا حرر المزلاج أولاً.
تساعد هذه الخطوات في تجنب إجهاد الكابل المرن وإبقاء المكونات القريبة بعيدة.
- حدد ما إذا كان الموصل يستخدم مزلاجًا أم تثبيتًا بالاحتكاك. إذا كان هناك مزلاج، اقلبه بلطف لأعلى حتى يتحرر بالكامل. تحقق من أن المزلاج قد تحرر بالكامل وأن الكابل المرن يمكنه التحرك بحرية.
- ادعم الكابل المرن بالقرب من الموصل بيدك غير المسيطرة. تحقق من أن الكابل مستوٍ دون التواء أو انثناء حاد.
- امسك جسم الموصل (وليس الكابل) واسحب بشكل مستقيم بعيدًا عن اللوحة. تحقق من أن السحب محاذٍ لمحور الموصل لتجنب ثني نقاط التلامس.
- بمجرد تحرير الموصل، ارفع الوحدة بالتساوي خارج مقبسها. تحقق من أن المكونات القريبة، مثل المكثفات أو الموصلات الأخرى، لم تُلمس أثناء الإزالة.
- افحص الكابل المرن والموصل بعد الإزالة. تحقق من أن نقاط التلامس مستقيمة وأن الكابل لا يظهر به تجعيدات أو تمزقات.
- ضع الوحدة جانبًا على سطح نظيف وآمن للكهرباء الساكنة. تحقق من أن الكابل غير محصور تحت الوحدة أو أجزاء أخرى.
تجنب إجهاد الكابل بعدم لفه بشكل حاد أو سحب الوحدة قبل تحرير الموصل.
محاذاة وحدة العصا وتثبيتها وترتيب ربط المسامير لتركيب محكم
يؤثر التثبيت المحكم والتوجيه الصحيح للكابل بشكل مباشر على موثوقية الإدخال بعد الاستبدال. المحاذاة تعني أن وحدة العصا البديلة تستوي على اللوحة دون فجوات أسفل الإطار، وأن فتحات التثبيت تتماشى طبيعيًا قبل إدخال المسمار. عندما تُثبت بشكل مستوٍ، يمكن للعصا أن تتحرك بحرية ويمكن لمقياس الجهد أن يقرأ بدقة؛ الهدف هو وحدة مستوية ومحاذية.
قبل تثبيت الوحدة، قم بفحصين لتجنب المشكلات بعد الاستبدال.
- فحوصات المحاذاة: تحقق من أن الوحدة مستقرة دون تمايل، وأن فتحات التثبيت متطابقة، وأن الإطار لا يلامس المكونات القريبة.
- فحوصات توجيه الكابل: تأكد من أن مسار الكابل خالٍ، وأنه لا توجد أسلاك مقروصة أو محصورة أسفل الوحدة، وأن الكابل الشريطي أو الأسلاك مستوية دون ثنيات.
إذا تمايلت الوحدة أو جلست بشكل غير متساوٍ، أعد تثبيتها بشكل مستوٍ قبل الربط. اتبع ترتيب ربط المسامير، مطبقًا ضغطًا متساويًا بنمط متقاطع لمنع الإمالة. أعد التثبيت إذا تمايلت.
إغلاق الغلاف مع نقاط تفتيش قبل إدخال المسامير النهائية
نقاط التفتيش قبل المسامير النهائية تقلل من احتمالية إعادة الفتح. تحقق قبل المسامير النهائية.
- خلوص الكابل: الكابل الشريطي يتحرك بحرية دون عائق.
- المزلاج مقفول: كل مزلاج يستقر في مبيته بنقرة.
- الوحدة مستوية: العصا مثبتة بالتساوي على سطح التركيب.
- حواف الغلاف متطابقة: النصفان العلوي والسفلي يلتقيان دون فجوات.
- لا أسلاك مقروصة بين نصفي الغلاف.
- موصل البطارية مثبت: الكابل مستوٍ.
- زرا المصد والزناد: يتحركان بحرية بعد الإغلاق.
- أعمدة المسامير: تصطف مع فتحاتها المقابلة.
توقف إذا كان أي كابل مقروصًا؛ أعد الفتح وأعد التوجيه قبل المتابعة.
أخطاء شائعة في استبدال العصا تسبب سلوكًا يشبه الانحراف أو إدخالات ميتة
معظم الأعراض الشبيهة بالانحراف أو الإدخالات الميتة بعد الاستبدال تسببها أخطاء التركيب—عادةً التثبيت غير الصحيح، أو إقفال المزلاج، أو توجيه الكابل، أو التعامل مع البراغي—التي تنتج حركة غير منتظمة، أو مناطق غير مستجيبة، أو إدخالات وهمية. افحص أخطاء التركيب أولاً.
- الوحدة غير المثبتة بشكل صحيح قد تسبب حركة شبيهة بالانحراف أو عدم إدخال في زوايا معينة. صحح ذلك بإعادة تثبيت الوحدة حتى تستوي ويستقر المزلاج بنقرة.
- المزلاج غير المقفول قد يؤدي إلى إدخال ميت متقطع أو استجابة غير متناسقة. أصلحه بالضغط على المزلاج بقوة حتى يقفل بإحكام.
- الكابل المقروص تحت الوحدة غالبًا ما يؤدي إلى إدخال غير منتظم أو عدم استجابة على أحد المحاور. أزل الوحدة، وأعد توجيه الكابل دون شد، وأعد التركيب.
- البرغي المجرد بسبب استخدام المفك الخطأ قد يترك الوحدة مرتخية، مسببًا سلوكًا شبيهًا بالانحراف. استبدل البرغي واستخدم المفك بالحجم الصحيح.
- الأوساخ على دبابيس التلامس قد تسبب انحرافًا متقطعًا أو مناطق ميتة. نظف الدبابيس بكحول الأيزوبروبيل واتركها تجف قبل إعادة التجميع.
- مبيت مقياس الجهد غير المحاذي أثناء إعادة التجميع قد ينتج قراءات مقاومة غير متناسقة وأعراض شبيهة بالانحراف. افتح المبيت، وحاذِ المسار الكربوني بشكل صحيح، وأعد التجميع.
- البراغي المشدودة بإفراط تشوه الوحدة، مما يؤدي إلى حركة متصلبة أو إدخالات غير مقصودة. ارخِ البراغي قليلاً لتخفيف الضغط.
- استخدام متغير وحدة بديلة غير صحيح قد يؤدي إلى إدخال ميت أو مقاومة غير متطابقة. تحقق من أن رقم قطعة الوحدة يطابق الأصل قبل التركيب.
- الكابل الشريطي التالف أثناء التركيب غالبًا ما يؤدي إلى عدم استجابة على أحد المحاور. أزل الكابل بحذر وأعد تثبيته؛ استبدله إذا كان مثنيًا أو ممزقًا.
أعد التحقق من التثبيت وإقفال المزلاج بعد أي تصحيح. المشكلة الشبيهة بالانحراف التي تظهر فقط بعد إعادة التجميع هي مشكلة تركيب وليست تكرارًا؛ غالبًا ما تُحل هذه الأعراض بإعادة التوجيه أو التثبيت، بينما يحتاج الانحراف الحقيقي إلى تشخيص إضافي. في حالة عدم وجود إدخال على الإطلاق، انتقل إلى فحوصات عدم الاستجابة مثل التحقق من توصيلات الكابل وإحكام البراغي.

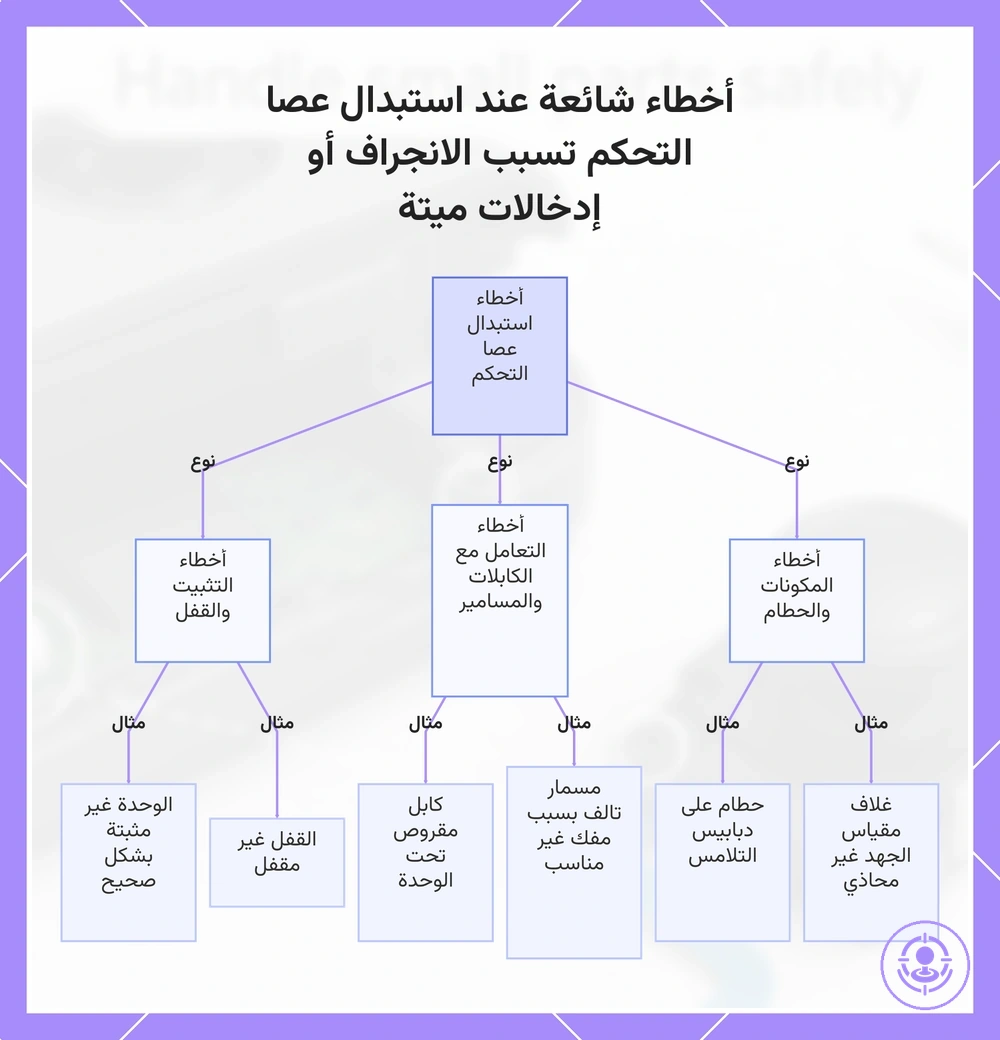

يصنف هذا المخطط أخطاء التركيب الشائعة التي تسبب سلوكًا يشبه الانجراف أو إدخالات ميتة بعد استبدال عصا التحكم، مما يساعدك على تحديد الخطأ المحدد.
الوحدة غير المثبتة بشكل صحيح، والمزالج غير المقفولة، والكابلات المرنة المقروصة كأسباب رئيسية متكررة
ثلاث نقاط فشل فيزيائية تسبب مشكلات شائعة بعد إعادة التجميع: وحدة غير مثبتة بشكل صحيح، أو مزلاج غير مقفول، أو كابل مرن مقروص. تحقق من هذه الثلاثة أولاً قبل إعادة الاختبار.
- الوحدة غير المثبتة بشكل صحيح: تحقق من أن وحدة العصا مستقرة ومستوية على المبيت. إذا كانت مائلة أو مرتفعة، أعد تثبيتها حتى تستقر دبابيس المحاذاة بالكامل وتستوي الوحدة.
- المزلاج غير المقفول: تحقق من أن مزلاج الكابل المرن مغلق بالكامل ومقفول. إذا كان مفتوحًا، أعد إقفاله بالضغط على المزلاج لأسفل حتى يصدر صوت نقرة، مع التأكد من أن الكابل مثبت تحته.
- الكابل المرن المقروص: تحقق من أن الكابل الشريطي يتبع مسارًا واضحًا دون أن ينحشر بين نصفي المبيت أو تحت البراغي. إذا كان مقروصًا، أعد توجيه الكابل مع مسافة كافية وتأكد من عدم وجود شد.
بعد هذه الفحوصات، إذا استمرت العصا في عدم التسجيل، توقف عن الاختبار وأعد فتح التجميع لفحص كامل بدلاً من الاستمرار مع الأخطاء غير المحلولة.
إذا كانت العصا لا تستجيب بعد الاستبدال
عصا تظهر عدم إدخال بعد الاستبدال تعني عادةً وجود اتصال ضعيف في الموصل أو الكابل الشريطي/المرن غير مثبت بالكامل. الوحدة نفسها نادرًا ما تكون معيبة في هذه المرحلة. افحص الاتصالات أولاً قبل مزيد من التفكيك.
الفحص المنظم يعزل الخلل بأقل قدر من التفكيك المتكرر. ابدأ بأقل الخطوات تدخلاً:
- تحقق من أن مزلاج الموصل مقفول.
- تحقق من أن الكابل الشريطي محاذٍ ومُدخل بالكامل.
- تأكد من أن قاعدة الوحدة مستوية.
يوضح هذا الجدول الأسباب الأكثر شيوعًا لحالة عدم الإدخال بعد الاستبدال:
| العرض / الفحص | ما الذي تفحصه | شكل النجاح | إذا فشل، افعل هذا |
|---|---|---|---|
| لا إدخال من عصا واحدة | مزلاج الموصل على اللوحة الأم | المزلاج مقفول بالكامل؛ الكابل الشريطي لا يتحرك | افتح المزلاج، أعد تثبيت الكابل، أقفل المزلاج مرة أخرى |
| لا إدخال من العصاتين | محاذاة الكابل الشريطي/المرن | دبابيس التلامس في المنتصف تحت الموصل؛ الكابل مستقيم | أزل الكابل وأعد تثبيته، مع ضمان إدخال مستقيم |
| لا إدخال بعد إعادة التجميع | مسار الكابل الشريطي (بدون قرص أو ثني) | الكابل مستقيم؛ لا انثناءات أو تمزقات | أعد توجيه الكابل، تجنب الانثناءات الحادة، افحص وجود أسلاك محصورة |
على سبيل المثال، إذا كانت العصا اليسرى لا تعطي إدخالاً بينما اليمنى تعمل، فغالبًا ما يكون مزلاج الموصل الأيسر غير مقفول بالكامل. إذا نجحت جميع الفحوصات، انتقل إلى الاختبار والمعايرة بعد الاستبدال لتأكيد التشغيل الكامل.
غالبًا ما يُفترض أن العصا غير المستجيبة بعد الاستبدال هي وحدة معيبة تلقائيًا. في معظم الحالات، يصلح إصلاح بسيط للاتصال أو المحاذاة المشكلة. فقط بعد نجاح جميع الفحوصات يجب التفكير في وحدة معيبة، لذا لا تجبر على إعادة التجميع دون التحقق من كل فحص.

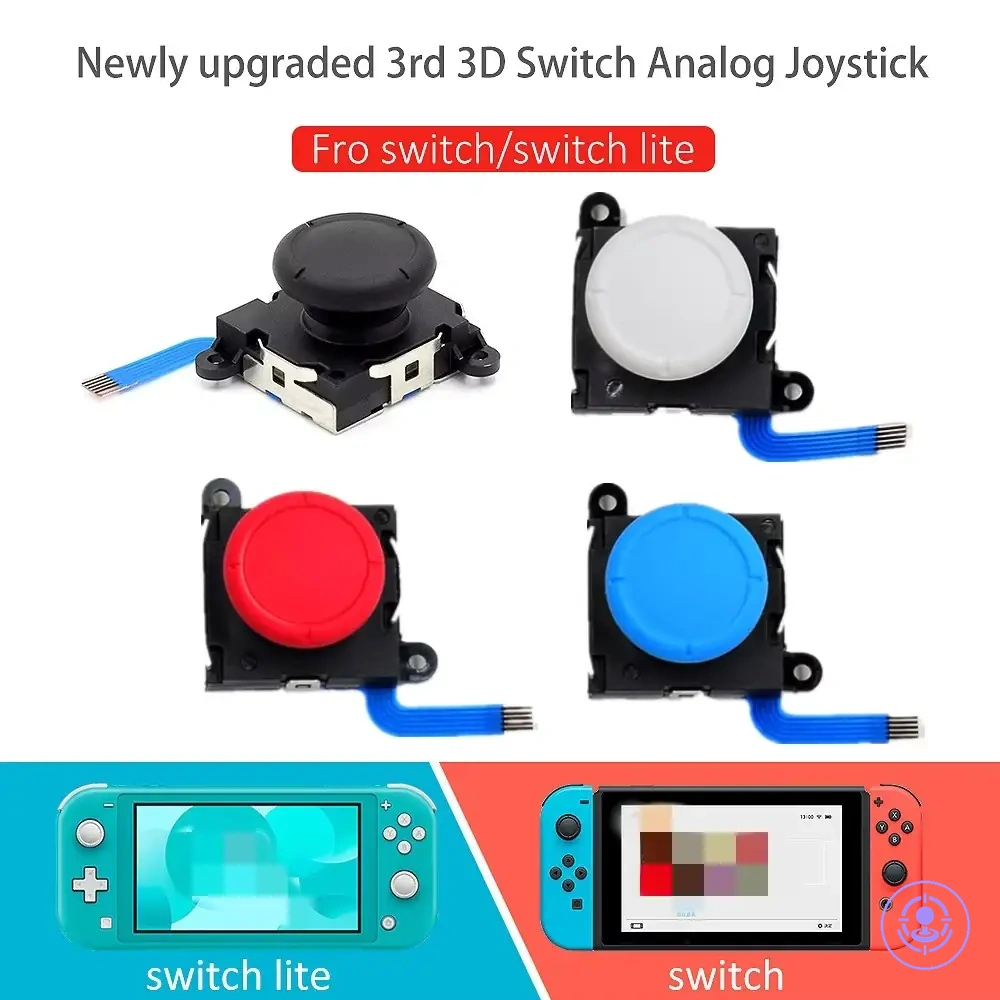

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.
فحوصات الاتصال التي يجب القيام بها قبل الانتقال إلى المعايرة والاختبار الكامل بعد الإصلاح
تؤكد فحوصات الاتصال أن نقاط الاتصال آمنة قبل المعايرة، بحيث يستقبل النظام إدخالاً متوقعًا بدلاً من إشارات متقطعة من نقاط تلامس مرتخية. المزلاج المرتخي أو الكابل المثبت جزئيًا قد يحاكي فشل أحد المكونات. تحقق قبل المعايرة.
إذا فشلت نقطة اتصال بشكل متكرر، أعد الفتح للفحص بدلاً من تكرار محاولات برمجية فقط. تأكد من كل نقطة قبل المتابعة:
- حالة المزلاج: مشبك الموصل مقفول بالكامل. النجاح: نقرة مسموعة، لا فجوة مرئية.
- عمق الإدخال: الموصل مثبت بالكامل. النجاح: جسم الموصل مستوٍ مع المبيت، لا فراغ.
- استقامة الكابل: الكابل الشريطي مستقيم، لا زوايا حادة أو قرصات. النجاح: مستوٍ دون أجزاء محصورة.
- المحاذاة: اتجاه الموصل يتطابق مع دليل المقبس. النجاح: أسهم أو شقوق المحاذاة تصطف دون قوة.
- ضغط التثبيت: الموصل مضغوط بالتساوي في مكانه. النجاح: لا ميل أو حافة مرتفعة على طول العرض.
أعد الفتح إذا تكرر الخلل.
ظروف التوقف التي تدل على مشكلة أعمق وتتطلب خطوات استكشاف أخطاء أوسع
ظروف التوقف تشير إلى الوقت الذي يصبح فيه الاستبدال المتكرر للوحدة غير مجدٍ. التعرف عليها مبكرًا يحمي القطع بمنع المناولة غير الضرورية. عندما يكشف الفحص عن ظروف التوقف، فإن خطوات الاستبدال الإضافية تخاطر بالتسبب في ضرر أكبر، لذا فإن التوقف المبكر يحمي القطع.
فرّق بين فحوصات استبدال الوحدة واستكشاف الأخطاء الأوسع: على سبيل المثال، الاتصال المرتخي للكابل الشريطي غالبًا ما يسبب استجابة متقطعة تزول بعد إعادة التثبيت، بينما الفشل المستمر عبر وحدات عصا جديدة متعددة يشير إلى مشكلة أعمق في المتحكم. تشير ظروف التوقف التالية إلى الوقت الذي قد يسبب فيه الاستبدال الإضافي ضررًا أكثر من نفع:
- الضرر المادي: ابحث عن شقوق أو تمزقات أو دبابيس مثنية على الموصل أو الكابل الشريطي. المكون التالف يشير إلى أن الاتصال الموثوق لا يمكن استعادته بمجرد الاستبدال.
- فشل المزلاج: تحقق من أن مزلاج الموصل يستقر بنقرة ويحكم الإمساك. المزلاج المكسور يشير إلى أن الوحدة الجديدة قد لا تُثبت بشكل صحيح، مما يؤدي إلى أداء غير موثوق.
- عدم الاستجابة المستمر: إذا أظهر المتحكم عدم إدخال متكرر حتى بعد تركيب عصا جديدة، فالمشكلة على الأرجح تمتد إلى ما بعد وحدة العصا إلى مكونات داخلية أخرى.
- إدخال غير متناسق: حركة مؤشر غير منتظمة أو انحراف يستمر بعد الاستبدال قد يشير إلى أن المعايرة أو معالجة الإشارة تتأثر بعمق في النظام.
- فشل متكرر في وقت قصير: وحدة مثبتة حديثًا تفشل مرة أخرى بسرعة تشير إلى إجهاد بيئي أو مشاكل طاقة أو مشاكل أجهزة أساسية أخرى.
- سلوك غير معتاد عبر التطبيقات: إذا ظهرت المشكلة فقط في ألعاب أو أوضاع معينة، فقد تكون عوامل برمجية أو مشغلات هي السبب وليست الأجهزة وحدها.
لاستكشاف الأخطاء الأوسع، راجع استكشاف الأخطاء إذا استمرت المشكلة.
