Sustitución del joystick con kit para el drift de Joy-Con: manipular piezas pequeñas con seguridad

La sustitución del joystick con un kit de reparación del drift de Joy-Con consiste en retirar el módulo del stick analógico desgastado e instalar uno nuevo. Esta tarea implica manipular componentes pequeños de forma segura, siendo los principales puntos de riesgo los cables de cinta, los tornillos pequeños y los pestillos de los conectores de plástico dentro del mando. Prestar atención a estas áreas ayuda a que la instalación restaure el funcionamiento normal del joystick.

Esta página cubre únicamente la sustitución del módulo del joystick y las comprobaciones de reensamblaje. No incluye métodos de limpieza, pasos de calibración ni un diagnóstico más amplio del drift. Si el drift persiste tras una sustitución adecuada, la causa puede estar fuera del módulo del joystick, como en la calibración del mando o en interferencias de la batería. Los resultados dependen de la calidad de la instalación y del estado del mando.

Usar el destornillador correcto, aplicar presión suave y asegurar una alineación adecuada evita daños en los tornillos, el cable de cinta y los pestillos. El éxito requiere una ejecución cuidadosa desde la apertura de la carcasa hasta la colocación del nuevo módulo del stick.

Si el drift persiste después de la sustitución, confirme que las comprobaciones de reensamblaje se realizaron correctamente antes de explorar la calibración u otras causas.

Qué sustitución de joystick cubre este proceso del kit de reparación del drift de Joy-Con y qué queda fuera del alcance

Una sustitución del joystick con un kit de reparación del drift de Joy-Con consiste en cambiar el módulo del joystick en un mando Joy-Con para restaurar la respuesta de entrada. El objetivo es que las entradas se registren tras la instalación. Este alcance cubre únicamente el cambio del módulo y las herramientas incluidas.

El alcance de la sustitución depende de la tarea del módulo del módulo del joystick. Para una visión más amplia del contenido del kit, consulte la visión general del kit de reparación del drift de Joy-Con.

Una suposición común es que la sustitución del módulo del joystick resuelve todos los síntomas del drift. Sin embargo, si el drift continúa tras el cambio, el problema probablemente se deba a otras causas, como potenciómetros desgastados. Si las entradas siguen sin responder o son inconsistentes tras una instalación correcta, no fuerce más ajustes del módulo; el problema puede requerir una solución de problemas diferente.

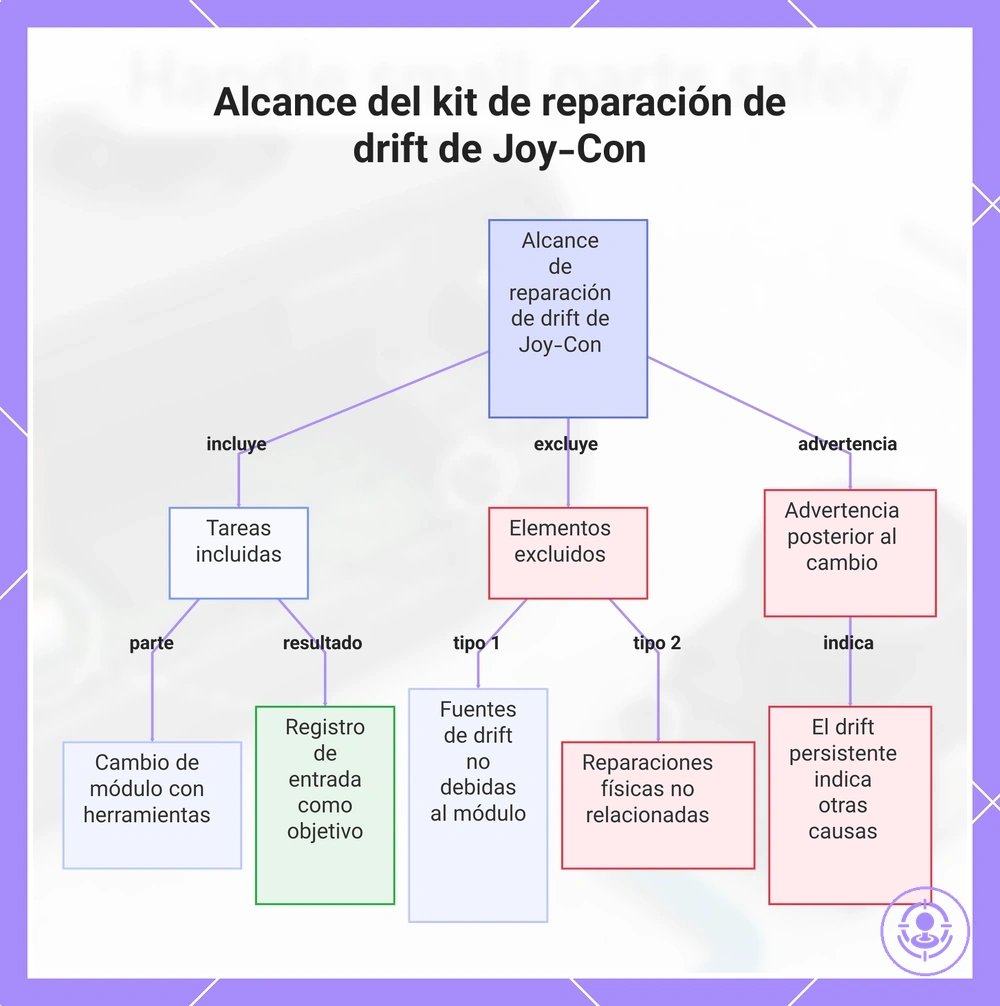

Este gráfico muestra lo que cubre el kit de reparación de drift de Joy-Con, lo que excluye y una advertencia sobre el drift persistente después de reemplazar el módulo.

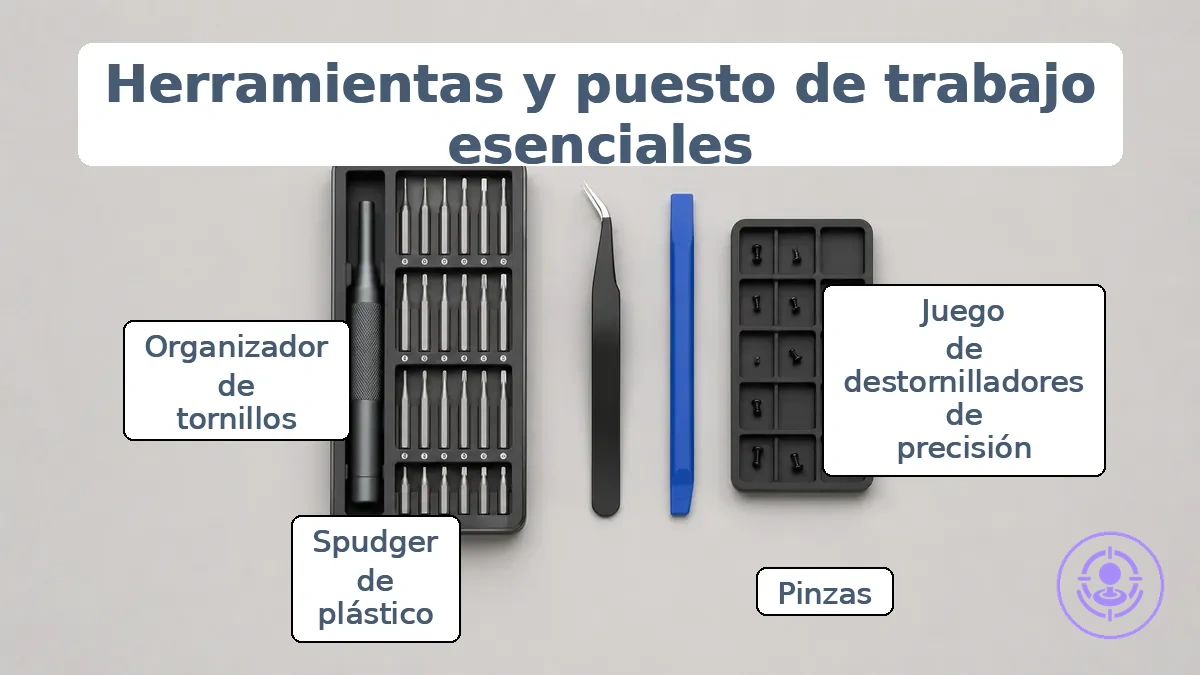

Herramientas, piezas y configuración del área de trabajo para manipular tornillos y componentes con control

Las herramientas correctas y un área de trabajo estable son las principales medidas de protección contra tornillos dañados, conectores estropeados y cables rotos.

Antes de comenzar, asegúrese de tener los destornilladores y tornillos necesarios para su modelo de Joy-Con.

• Juego de destornilladores de precisión con las puntas del tamaño correcto para tornillos pequeños.
• Pinzas para manipular con control piezas y tornillos pequeños.
• Herramienta de apertura de plástico (spudger) para reducir el riesgo de dañar conectores o cables flexibles.
• Bandeja o organizador de tornillos para mantenerlos separados y evitar pérdidas.
• Iluminación brillante para ver claramente las cabezas de los tornillos y las marcas de los componentes.
• Superficie de trabajo estable y limpia para reducir el riesgo de movimientos accidentales.
• Recipientes pequeños etiquetados para agrupar los tornillos según su ubicación original.

La eficacia de cada herramienta o elemento del área de trabajo depende de un atributo. Para el destornillador, el atributo es el ajuste: una punta que encaje correctamente en la cabeza del tornillo reduce la probabilidad de que se dañe. Para el área de trabajo, el atributo es la organización: bandejas separadas para cada grupo de tornillos ayudan a evitar mezclas y pérdidas.

Estas elecciones reducen el riesgo de dañar componentes y facilitan un reensamblaje más limpio. Los errores son más probables cuando la herramienta no ajusta correctamente o el área de trabajo está desordenada.

Al manipular cables flexibles, evite tocar directamente los pines de contacto directamente porque una descarga estática puede dañar componentes sensibles. Sujete los cables por los bordes para reducir el riesgo de rotura.

Organizar los tornillos y evitar que las piezas internas pequeñas se muevan durante el desmontaje

Separar los tornillos y las piezas internas pequeñas según su ubicación de extracción evita confusiones y desplazamientos de piezas que provocan fallos en el reensamblaje. Usar un tornillo demasiado largo o con la rosca incorrecta puede dañar la carcasa o provocar un ajuste deficiente.

La longitud y la colocación de los tornillos pueden variar entre modelos de dispositivo, por lo que un sistema basado en la ubicación ayuda a evitar confusiones.

• Agrupe los tornillos y las piezas pequeñas según el componente del que provienen para mantener clara la ubicación.
• Separe los tornillos por longitud para evitar usar uno demasiado largo que pueda dañar la carcasa.
• Mantenga el orden de extracción para que el reensamblaje siga la secuencia inversa.
• Coloque cada grupo en un organizador etiquetado con compartimentos para evitar intercambios accidentales.
• Antes de insertar un tornillo, compruebe que su longitud coincida con el agujero para garantizar un ajuste correcto de la carcasa.
• Error común: intercambiar tornillos similares con diferente rosca o longitud puede causar daños.

No mezcle longitudes; incluso una pequeña diferencia puede causar un desajuste o doblar la carcasa.

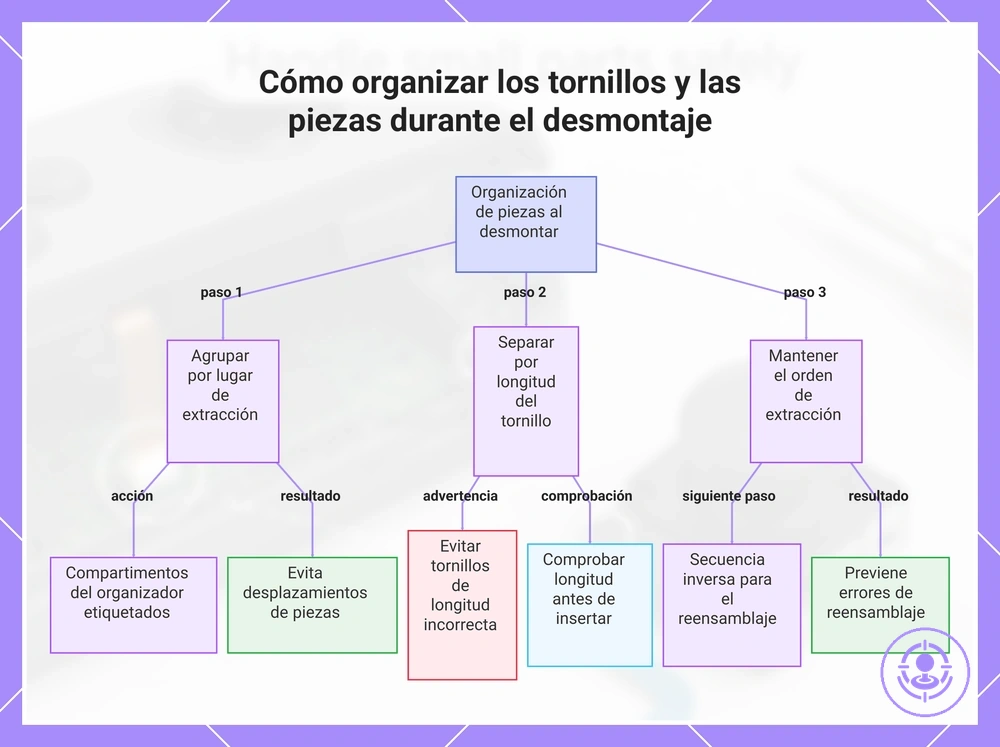

Este gráfico muestra los tres pasos principales para organizar tornillos y piezas pequeñas durante el desmontaje, a fin de evitar errores en el reensamblaje.

Manejo del cable de cinta y del pestillo del conector durante la sustitución del joystick

Manipular incorrectamente el cable de cinta y su pestillo del conector es un punto de fallo común en la sustitución del joystick del Joy-Con. Un cable roto o un pestillo que se desprende puede dejar el joystick sin respuesta, incluso si la pieza de repuesto en sí es correcta.

Un cable flexible bien insertado tiene sus almohadillas de contacto alineadas con los pines del conector y el borde del cable alcanzando la línea de referencia de inserción. El pestillo debe bloquearse para mantener esa conexión. Verifique que el cable esté recto, sin inclinación, y que el pestillo quede plano contra el cuerpo del conector.

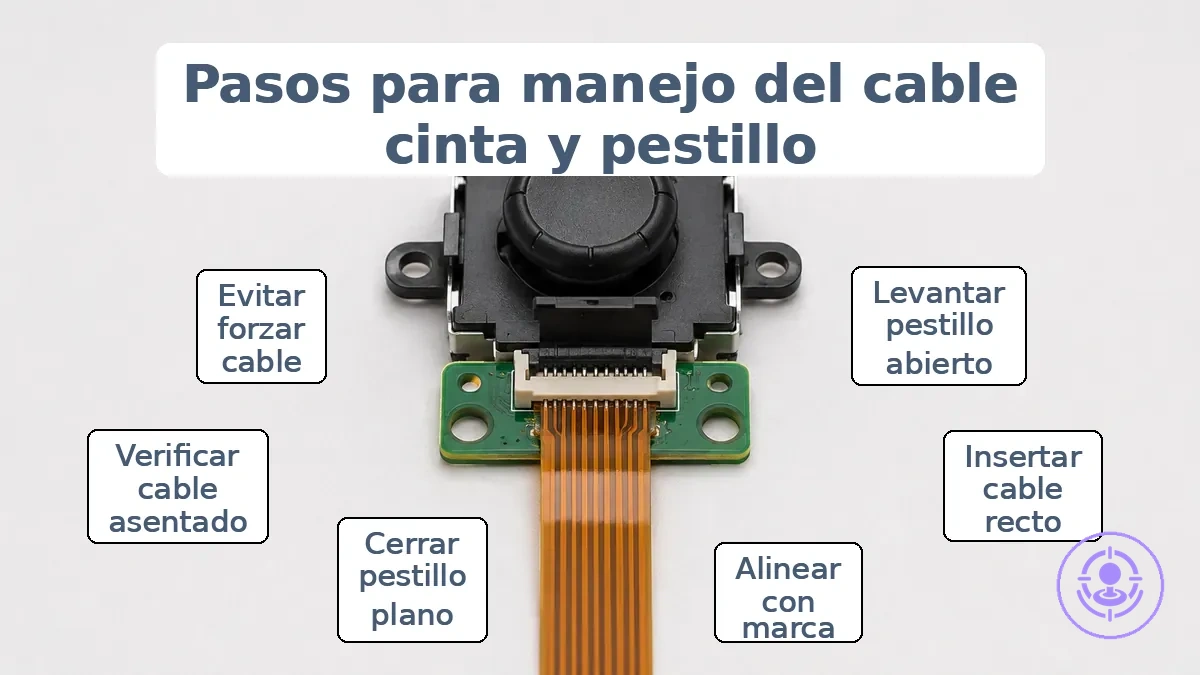

Esta imagen muestra el pestillo en su posición abierta y un cable completamente insertado.

Para evitar un cable roto o un joystick sin respuesta, maneje el cable de cinta y el pestillo de la siguiente manera:

• SÍ levante el pestillo completamente antes de insertar el cable flexible.
• SÍ inserte el cable recto, con los contactos orientados en la dirección correcta.
• SÍ empuje el cable hasta que su borde se alinee con la línea de inserción del conector.
• SÍ cierre suavemente el pestillo hasta que quede plano o se sienta bloqueado.
• SÍ verifique que el cable permanezca insertado tirando suavemente de él después de bloquearlo.

• NO fuerce el cable dentro de un pestillo parcialmente cerrado.
• NO inserte el cable en ángulo o inclinado.
• NO use herramientas metálicas para empujar el pestillo o el cable.
• NO fuerce el cable o el pestillo; en su lugar, vuelva a abrirlo y reinsértelo.

Apertura y cierre de pestillos tipo ZIF sin rasgar ni doblar el cable flexible

La bisagra del pestillo ZIF se mueve entre una posición abierta (libera la presión, permitiendo insertar o retirar el cable flexible con fuerza mínima) y una posición cerrada (sujeta el cable de forma segura). Accionar el pestillo con fuerza mínima ayuda a evitar daños en el cable.

Para cerrar el pestillo, siga estos pasos:

1. Abra completamente el pestillo ZIF levantando la bisagra hasta su límite de recorrido. Verifique que el pestillo esté abierto antes de manipular el cable.
2. Alinee el cable flexible con la abertura del conector. Verifique que las almohadillas de contacto miren en la dirección correcta y que el cable esté centrado.
3. Inserte el cable hasta que su marca de alineación esté al ras con el borde del conector. Compruebe que el cable esté completamente insertado y quede plano sin torcerse.
4. Presione la bisagra hacia abajo hasta que se cierre completamente y encaje. Compruebe que el pestillo esté completamente cerrado.
5. Tire suavemente del cable para confirmar que está bloqueado; no debe deslizarse. Si el pestillo no encaja, vuelva a asentar el cable.

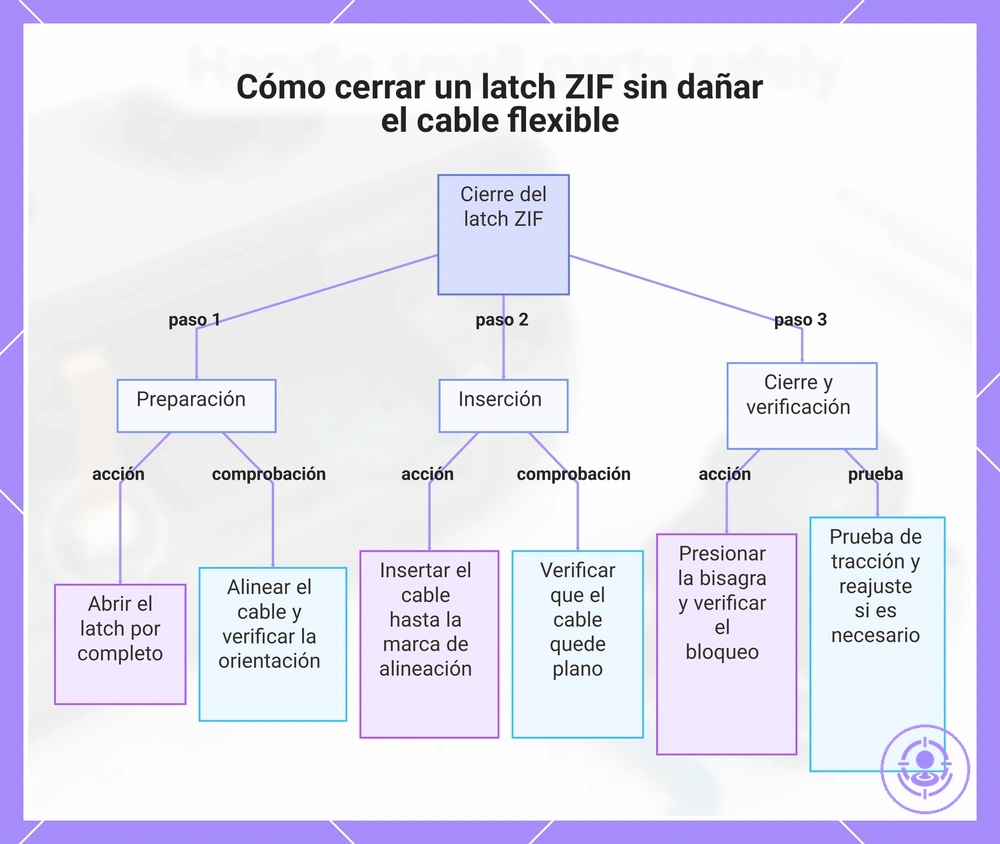

Este diagrama muestra el proceso paso a paso para cerrar de forma segura un latch ZIF, incluyendo preparación, inserción y verificación.

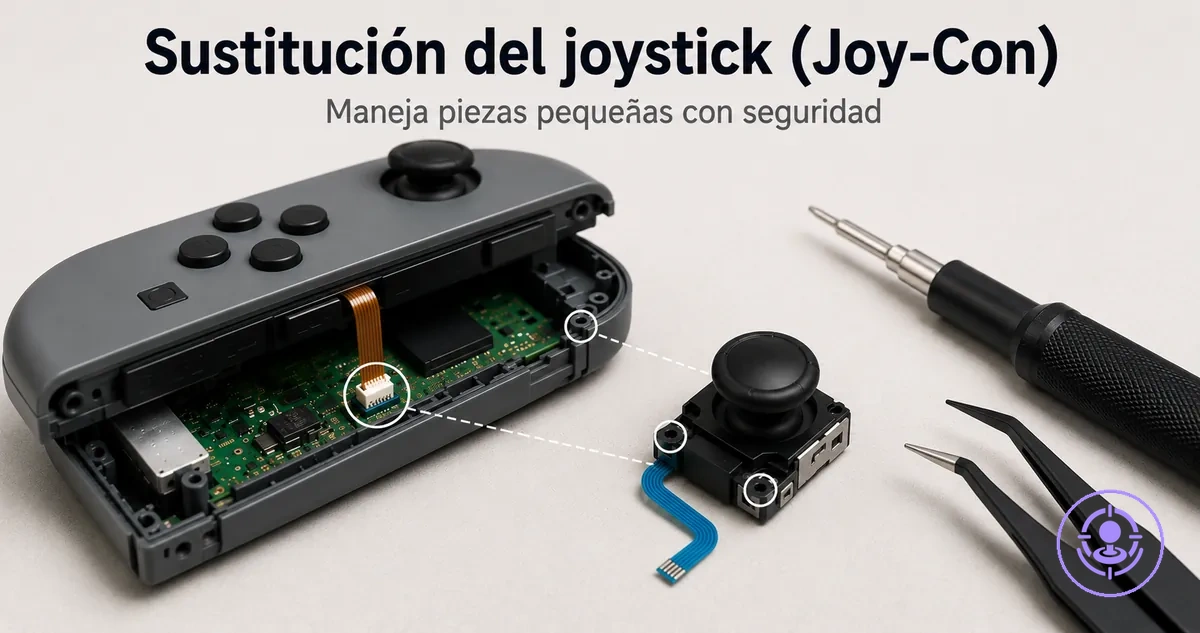

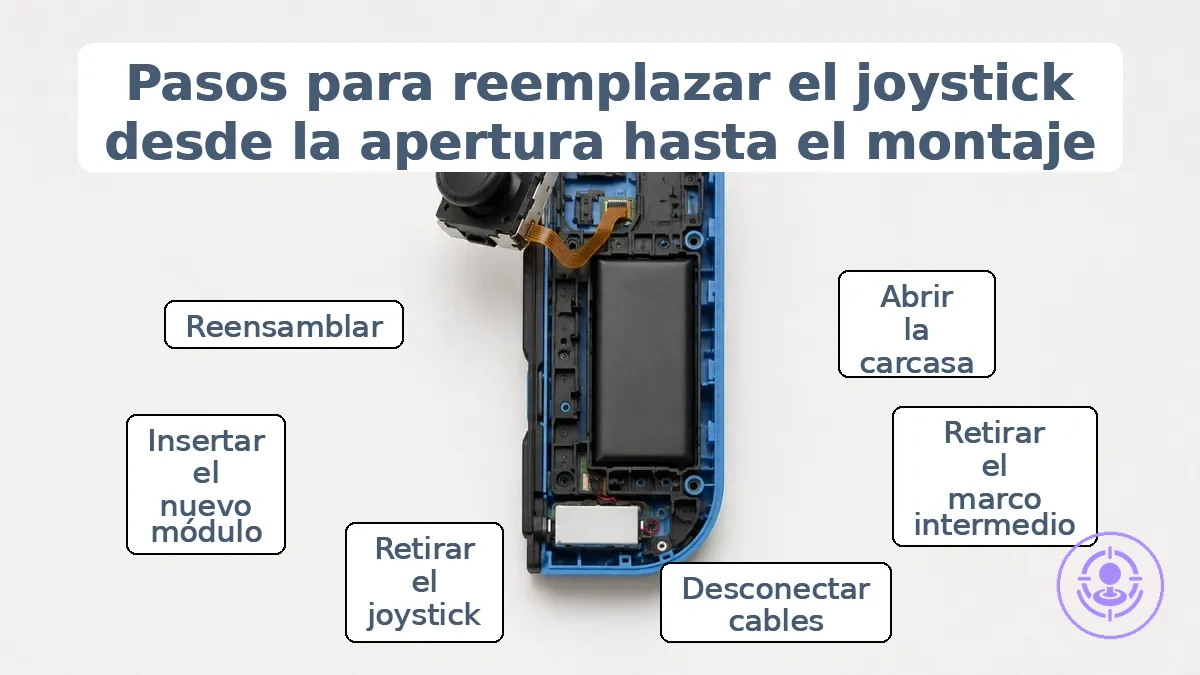

Pasos para la sustitución del joystick desde la apertura del Joy-Con hasta el reensamblaje

Reemplazar el stick analógico en un Joy-Con requiere seguir una secuencia ordenada desde la apertura de la carcasa hasta el reensamblaje, con puntos de verificación para confirmar cada etapa. Consulte el flujo completo paso a paso para ver la guía completa.

El objetivo de cada etapa es acceder al módulo del joystick sin tensar cables frágiles ni doblar conectores, comenzando por abrir la carcasa y retirar el bastidor intermedio, y luego desconectar los cables de cinta para evitar roturas. Ahora siga los pasos.

1. Retire los cuatro tornillos de tres puntas del panel trasero. Verifique que cada tornillo esté completamente suelto antes de levantar el panel.
2. Inserte una púa de apertura en la junta del borde inferior y deslícela hacia arriba por el costado para separar el panel trasero. Verifique que la púa no se deslice demasiado hacia el interior para evitar dañar componentes internos.
3. Abra el Joy-Con como un libro con la guía de carga hacia afuera. Verifique que el cable SL/SR esté ligeramente doblado debajo del compartimento de la batería antes de juntar las mitades.
4. Haga palanca para desconectar el conector de la batería directamente hacia arriba de su zócalo con un spudger. Verifique que el conector se desconecte limpiamente sin doblar los pines.
5. Extraiga la batería con una púa de apertura. Verifique que la batería no esté deformada ni perforada.
6. Retire los tres tornillos Phillips del bastidor intermedio. Verifique que el cable de cinta del botón ZL permanezca conectado a la placa base.
7. Voltee el bastidor intermedio hacia afuera, alejándolo de la placa base. Verifique que el cable de cinta no esté tensado ni doblado.
8. Levante el seguro del conector ZIF y extraiga el cable flexible del botón ZL. Verifique que el cable se deslice sin rasgarse.
9. Desconecte el cable de cinta del botón menos de su conector ZIF. Verifique que el cable esté completamente desbloqueado antes de tirar.
10. Levante el seguro del conector ZIF del joystick y desconecte el cable. Verifique que el seguro esté completamente abierto.
11. Retire los dos tornillos Phillips del joystick. Verifique que los tornillos estén completamente retirados.
12. Retire con cuidado el joystick de su alojamiento. Verifique que la junta negra fina alrededor del orificio del joystick no se haya movido.
13. Alinee el nuevo módulo del joystick en el alojamiento. Verifique que el módulo quede al ras sin forzar.
14. Vuelva a colocar el cable del joystick en su conector ZIF y asegure el seguro. Verifique que el seguro encaje de forma segura. Vuelva a montar el bastidor intermedio, la batería y el panel trasero en orden inverso. Verifique que todos los cables de cinta estén colocados y asegurados antes de cerrar la carcasa.

Algunos pueden suponer que forzar un módulo desalineado en su lugar funcionará, pero si el módulo no se alinea fácilmente o el cable de cinta se engancha, la resistencia inesperada o un cable que no encaje bloqueado suele indicar que el módulo o el cable no están completamente asentados. Forzar puede dañar el conector. Deténgase y vuelva a comprobar el asentamiento antes de continuar.

Apertura de la carcasa del Joy-Con y exposición del área del módulo del joystick

Una apertura segura significa retirar la carcasa exterior sin dañar los tornillos ni tirar del cable interno. Use el destornillador correcto, bien insertado en cada cabeza de tornillo, aplique presión constante hacia abajo y separe las mitades con cuidado para evitar tirar del cable interno.

1. Inserte el destornillador de tres puntas correcto en cada uno de los cuatro tornillos traseros, manteniendo el destornillador bien insertado para reducir el riesgo de cabezas dañadas.
2. Retire los cuatro tornillos y resérvelos.
3. Comenzando por el borde de la guía, levante suavemente la carcasa trasera separándola de la carcasa delantera, usando una herramienta de apertura de plástico si la junta está apretada.
4. Sujete ambas mitades de la carcasa mientras las separa, manteniendo los cables internos flojos.
5. Si la carcasa no se separa fácilmente, deténgase y verifique que no queden tornillos sujetos; no fuerce la abertura.
6. Una vez que la carcasa trasera esté libre, colóquela junto al mando sin tirar de la antena ni del cable de la batería.

Cuando el área del módulo del joystick sea visible y todos los cables internos estén sueltos, la apertura de la carcasa estará completa y lista para el siguiente paso de desconexión.

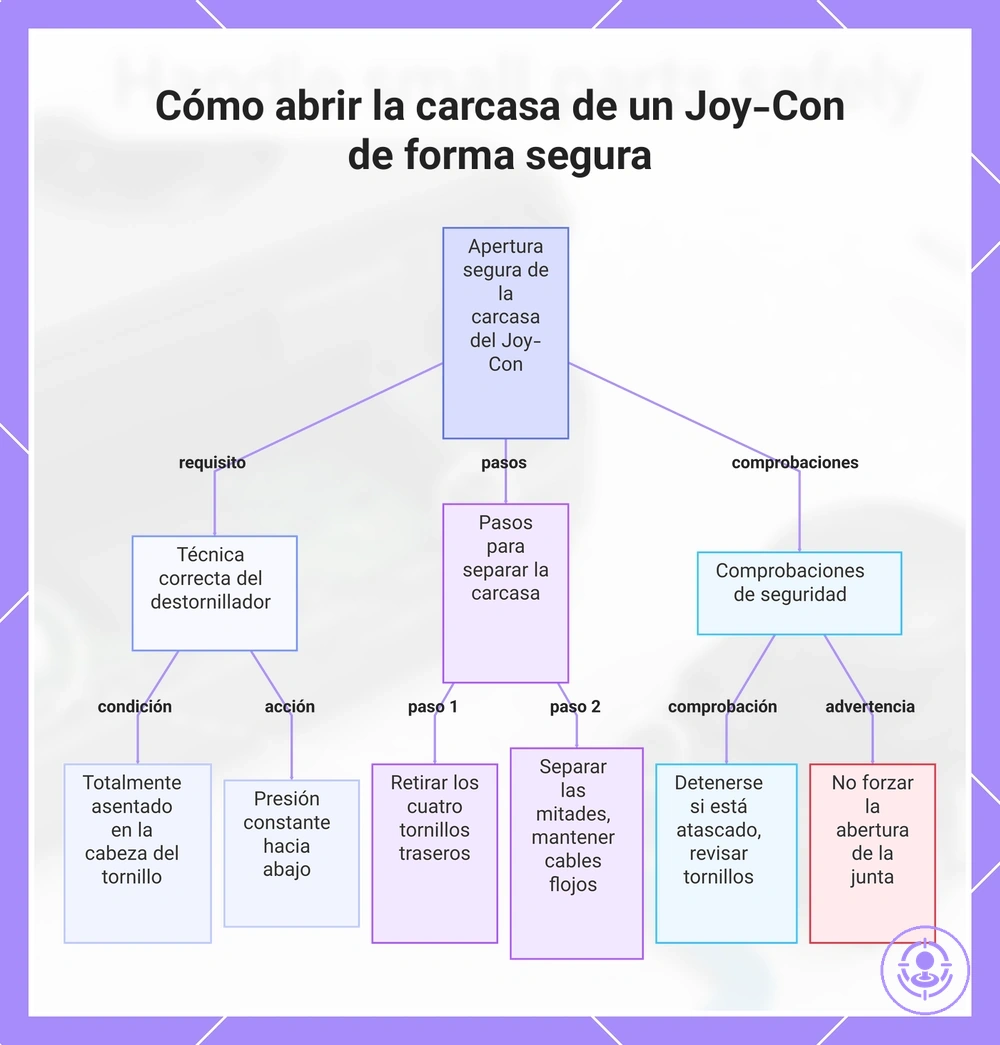

Este gráfico muestra los requisitos, pasos y comprobaciones de seguridad clave para abrir la carcasa de un Joy-Con con seguridad y exponer el módulo del joystick.

Desconexión y extracción del módulo del joystick original sin tensar los cables

La extracción del módulo del joystick original sin tensar los cables comienza liberando cualquier pestillo de sujeción en el conector del cable flexible. Tirar del cable o torcer el módulo puede dañar los contactos, así que libere el pestillo primero.

Estos pasos ayudan a evitar tensar el cable flexible y mantener despejados los componentes cercanos.

1. Identifique si el conector usa un pestillo o un ajuste por fricción. Si hay un pestillo, gírelo suavemente hacia arriba hasta que esté completamente liberado. Verifique que el pestillo esté completamente liberado y que el cable flexible pueda moverse libremente.
2. Sujete el cable flexible cerca del conector con su mano no dominante. Verifique que el cable quede plano sin torcerse ni doblarse bruscamente.
3. Agarre el cuerpo del conector (no el cable) y aplique un tirón recto directamente hacia afuera de la placa. Verifique que el tirón esté alineado con el eje del conector para evitar doblar los contactos.
4. Una vez que el conector esté libre, levante el módulo de manera uniforme fuera de su zócalo. Verifique que los componentes cercanos, como condensadores u otros conectores, no se toquen durante la extracción.
5. Inspeccione el cable flexible y el conector después de la extracción. Verifique que los contactos estén rectos y que el cable no presente pliegues ni roturas.
6. Coloque el módulo a un lado sobre una superficie limpia y segura contra la estática. Verifique que el cable no quede atrapado debajo del módulo u otras piezas.

Evite tensar el cable no torciéndolo bruscamente ni tirando del módulo antes de que se libere el conector.

Alineación, asentamiento y orden de apriete del módulo del joystick para un ajuste limpio

El asentamiento limpio y el enrutamiento correcto del cable afectan directamente la fiabilidad de la entrada tras la sustitución. La alineación significa que el módulo del joystick de repuesto queda al ras contra la placa sin espacios debajo del marco, y los orificios de montaje se alinean de forma natural antes de insertar los tornillos. Cuando está asentado plano, el stick puede moverse libremente y el potenciómetro puede leer con precisión; el objetivo es un módulo que quede al ras y alineado.

Antes de fijar el módulo, realice dos comprobaciones para evitar problemas tras la sustitución.

• Comprobaciones de alineación: verifique que el módulo quede plano sin balancearse, que los orificios de montaje estén alineados y que el marco no toque componentes cercanos.
• Comprobaciones de enrutamiento del cable: asegúrese de que la trayectoria del cable esté despejada, que ningún cable quede pinzado o atrapado debajo del módulo, y que la cinta o los cables queden planos sin pliegues.

Si el módulo se balancea o queda desigual, vuélvalo a asentar plano antes de apretar. Siga el orden de apriete, aplicando presión uniforme en un patrón cruzado para evitar inclinaciones. Vuelva a asentar si se balancea.

Cierre de la carcasa con puntos de verificación antes de colocar los tornillos finales

Los puntos de verificación antes de los tornillos finales reducen la posibilidad de tener que reabrir. Verifique antes de los tornillos finales.

• Espacio para el cable: el cable de cinta se mueve libremente sin obstrucción.
• Pestillo bloqueado: cada pestillo encaja en su alojamiento.
• Módulo al ras: el joystick queda uniforme sobre la superficie de montaje.
• Bordes de la carcasa alineados: las mitades superior e inferior encajan sin espacios.
• Ningún cable pinzado entre las dos mitades de la carcasa.
• Conector de la batería asentado: el cable queda plano.
• Botones laterales y gatillos: se mueven libremente después del cierre.
• Postes de tornillos: se alinean con sus agujeros correspondientes.

Deténgase si un cable está pinzado; reabra y reenrute antes de continuar.

Errores comunes al sustituir el joystick que generan comportamiento similar al drift o entradas muertas

La mayoría de los síntomas similares al drift o las entradas muertas después de la sustitución son causados por errores de instalación —generalmente un asentamiento incorrecto, bloqueo del pestillo, enrutamiento del cable o manejo de tornillos— que producen movimiento errático, zonas sin respuesta o entradas fantasma. Revise primero los errores de instalación.

• Un módulo del joystick mal asentado puede causar movimiento similar al drift o ninguna entrada en ciertos ángulos. Corrija reasentando el módulo hasta que quede plano y el pestillo encaje.
• Un pestillo no bloqueado puede provocar entradas muertas intermitentes o respuesta inconsistente. Solucione presionando el pestillo firmemente hasta que se bloquee de forma segura.
• Un cable pinzado debajo del módulo suele provocar entradas erráticas o falta de respuesta en un eje. Retire el módulo, reenrute el cable sin tensión y vuelva a instalarlo.
• Un tornillo dañado por usar el destornillador incorrecto puede dejar el módulo suelto, causando comportamiento similar al drift. Reemplace el tornillo y use el destornillador del tamaño correcto.
• Los residuos extraños en los pines de contacto pueden causar drift esporádico o zonas muertas. Limpie los pines con alcohol isopropílico y deje secar antes de volver a montar.
• La carcasa del potenciómetro desalineada durante el reensamblaje puede producir lecturas de resistencia inconsistentes y síntomas similares al drift. Abra la carcasa, alinee la pista de carbón correctamente y vuelva a montar.
• Los tornillos demasiado apretados deforman el módulo, lo que provoca movimiento rígido o entradas no deseadas. Afloje ligeramente los tornillos para aliviar la presión.
• Usar una variante incorrecta del módulo de repuesto puede provocar entradas muertas o resistencia no coincidente. Verifique que el número de pieza del módulo coincida con el original antes de la instalación.
• Un cable de cinta dañado durante la instalación suele provocar falta de respuesta en un eje. Desasiente y vuelva a asentar el cable con cuidado; reemplácelo si está doblado o roto.

Vuelva a comprobar el asentamiento y el bloqueo del pestillo después de cualquier corrección. Un problema similar al drift solo después del reensamblaje es un problema de instalación, no una reaparición; estos síntomas suelen resolverse reenrutando o reasentando, mientras que el drift real necesita un diagnóstico adicional. Para ninguna entrada en absoluto, pase a comprobaciones de falta de respuesta, como verificar las conexiones de los cables y el apriete de los tornillos.

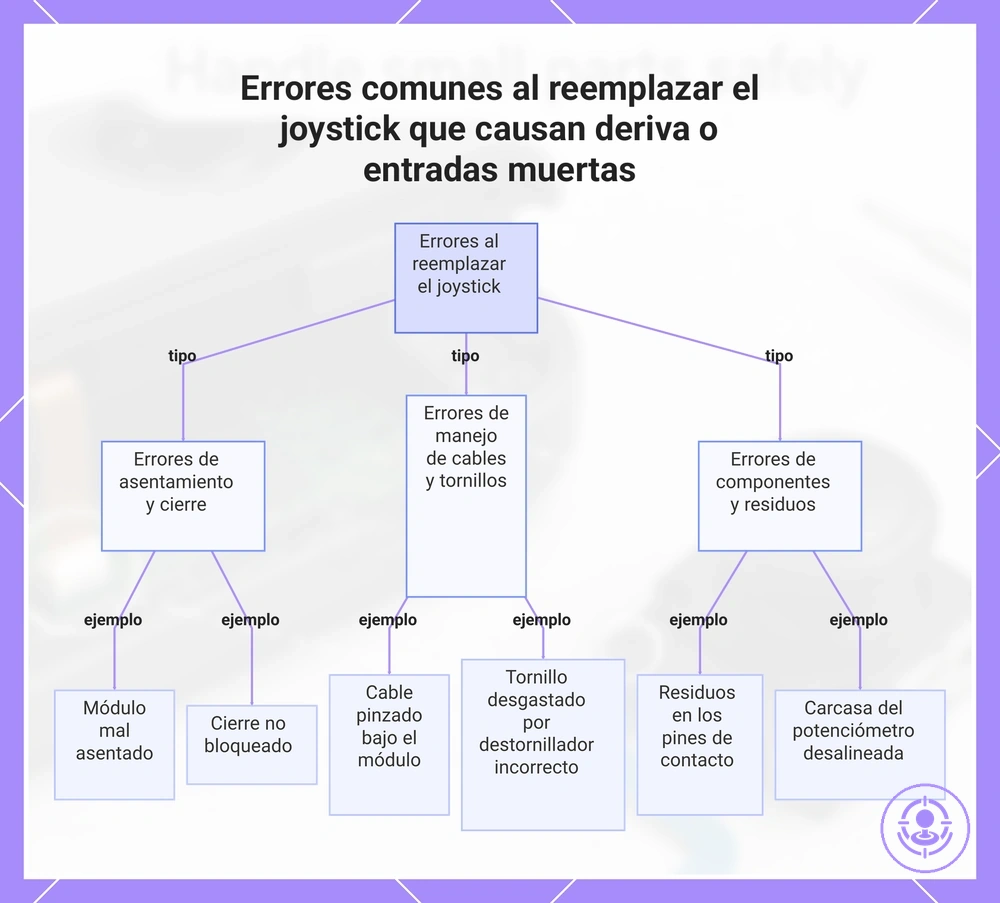

Este gráfico clasifica los errores de instalación comunes que provocan comportamiento de deriva o entradas muertas tras reemplazar el joystick, ayudándote a identificar el fallo concreto.

Módulo mal asentado, pestillos desbloqueados y cables flexibles pinzados como los principales problemas recurrentes

Tres puntos de fallo físico suelen causar problemas después del reensamblaje: un módulo mal asentado, un pestillo desbloqueado o un cable flexible pinzado. Revise estos tres primero antes de volver a probar.

Verifique y corrija cada problema:

• Módulo mal asentado: Verifique que el módulo del joystick quede al ras contra la carcasa. Si está inclinado o levantado, vuélvalo a asentar hasta que los pasadores de alineación se asienten completamente y el módulo quede plano.
• Pestillo desbloqueado: Verifique que el pestillo del cable flexible esté completamente cerrado y bloqueado. Si está abierto, vuelva a bloquearlo presionando el pestillo hacia abajo hasta que encaje, asegurándose de que el cable esté asentado debajo.
• Cable flexible pinzado: Verifique que el cable de cinta siga una trayectoria despejada sin quedar atrapado entre las mitades de la carcasa o debajo de los tornillos. Si está pinzado, reenrute el cable con suficiente espacio y verifique que no haya tensión.

Después de estas comprobaciones, si el joystick aún no registra entradas, detenga las pruebas y reabra el conjunto para una inspección completa en lugar de continuar con fallos no resueltos.

Si el joystick no responde después de la sustitución

Un joystick que no muestra ninguna entrada después de la sustitución suele indicar una mala conexión en el conector o un cable de cinta/flexible no asentado completamente. El módulo en sí rara vez es defectuoso en esta etapa. Verifique primero las conexiones antes de desmontar más.

Una comprobación estructurada aísla el fallo con un desmontaje repetido mínimo. Comience con los pasos menos invasivos:

1. Verifique que el pestillo del conector esté bloqueado.
2. Compruebe que el cable de cinta esté alineado y completamente insertado.
3. Asegúrese de que el asiento del módulo esté al ras.

Esta tabla aísla las causas más comunes de una condición de falta de entrada después de la sustitución:

Por ejemplo, si el joystick izquierdo no da ninguna entrada mientras que el derecho funciona, el pestillo del conector izquierdo a menudo no está completamente bloqueado. Si todas las comprobaciones son correctas, proceda a las pruebas y calibración tras el cambio para confirmar el funcionamiento completo.

A menudo se supone que un joystick que no responde después de la sustitución es automáticamente un módulo defectuoso. En la mayoría de los casos, una simple corrección de conexión o alineación resuelve el problema. Solo después de que todas las comprobaciones sean correctas se debe considerar un módulo defectuoso, así que no fuerce el reensamblaje sin verificar cada comprobación.
