Reparación paso a paso del drift de Joy‑Con con un kit de reparación del drift de Joy‑Con

La reparación paso a paso del drift de Joy‑Con con un kit de reparación del drift de Joy‑Con reemplaza un módulo de joystick desgastado y puede ayudar a reducir el movimiento no deseado cuando otras soluciones no han funcionado. Los resultados dependen del asentamiento correcto de las piezas, el manejo cuidadoso de los tornillos y el estado de las piezas que se retiran.

Para muchos usuarios, el drift de Joy‑Con se manifiesta por primera vez como un movimiento no deseado en los juegos. Decidir reemplazar el módulo del joystick en lugar de usar una limpieza temporal puede ser el siguiente paso. Este procedimiento ayuda a evitar errores comunes como pelar las cabezas de los tornillos, dañar los cables de cinta, desalinear el conector de la batería o romper los clips de plástico.

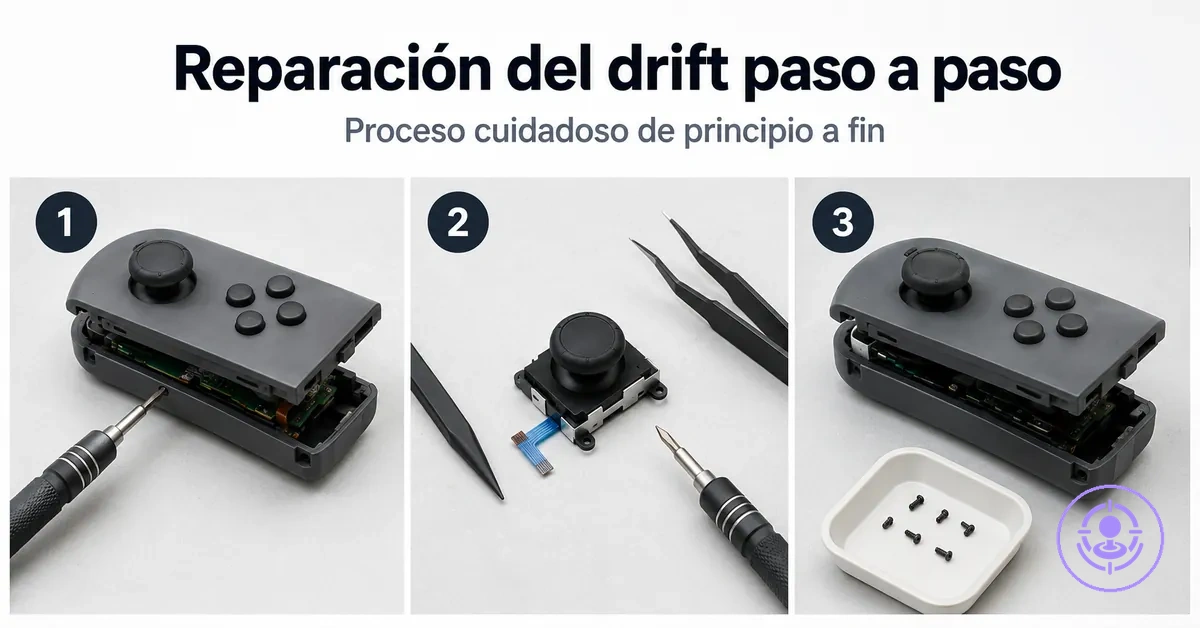

La reparación suele incluir preparar el espacio de trabajo, abrir la carcasa del Joy‑Con, desconectar la batería y los cables de cinta, retirar el módulo del joystick antiguo, instalar el reemplazo, volver a ensamblar el mando y probar si hay drift.

Estos pasos asumen un kit de reparación del drift de Joy‑Con compatible con las herramientas y repuestos necesarios.

Cuándo este proceso de reparación es adecuado y qué no solucionará

Un kit de reparación del drift de Joy‑Con es adecuado cuando los síntomas del drift del joystick provienen de un módulo de joystick desgastado o contaminado, pero no es adecuado cuando el problema está fuera del límite mecánico del módulo, como fallos eléctricos o errores de calibración a nivel del sistema.

Los síntomas del drift del joystick suelen deberse a un módulo de joystick desgastado o contaminado; cuando el patrón de drift coincide con una degradación típica del módulo, reemplazar el módulo con un kit de reparación puede restaurar la función normal.

Un comportamiento similar al drift puede deberse a problemas distintos del módulo del joystick; esos casos necesitan un diagnóstico diferente y quedan fuera de este reemplazo.

Las listas a continuación muestran cuándo se aplica este reemplazo según el patrón de síntomas y el resultado esperado.

Buen ajuste

• Drift del joystick que es consistente en varios juegos o menús
• Drift que empeora con el movimiento físico del joystick
• Drift que persiste después de reiniciar o volver a emparejar el mando
• Módulo de joystick visiblemente desgastado o suelto
• El patrón de síntomas coincide con un fallo conocido del módulo del joystick (p. ej., drift hacia arriba en el joystick izquierdo)

No aplica

• Drift que aparece solo en una aplicación o pantalla
• Respuesta del joystick errática o retrasada en lugar de drift
• Botones o gatillos que no responden mientras los joysticks funcionan normalmente
• El mando no enciende o no se empareja correctamente
• Drift que desaparece después de una actualización del sistema o calibración
• Daños físicos en la carcasa del mando o la placa de circuito

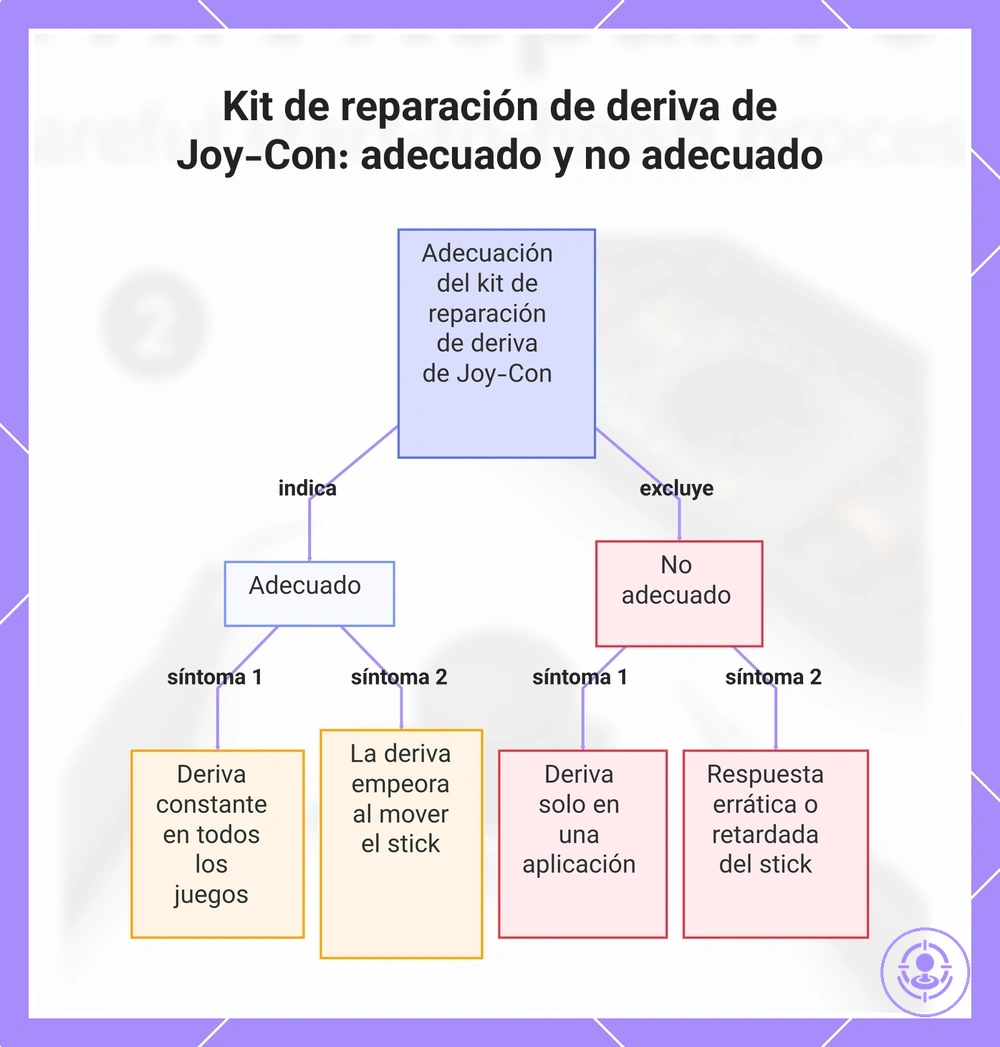

Este gráfico muestra los patrones de síntomas que indican cuándo un kit de reparación de deriva de Joy-Con es adecuado y cuándo no, según el comportamiento de deriva y otros problemas.

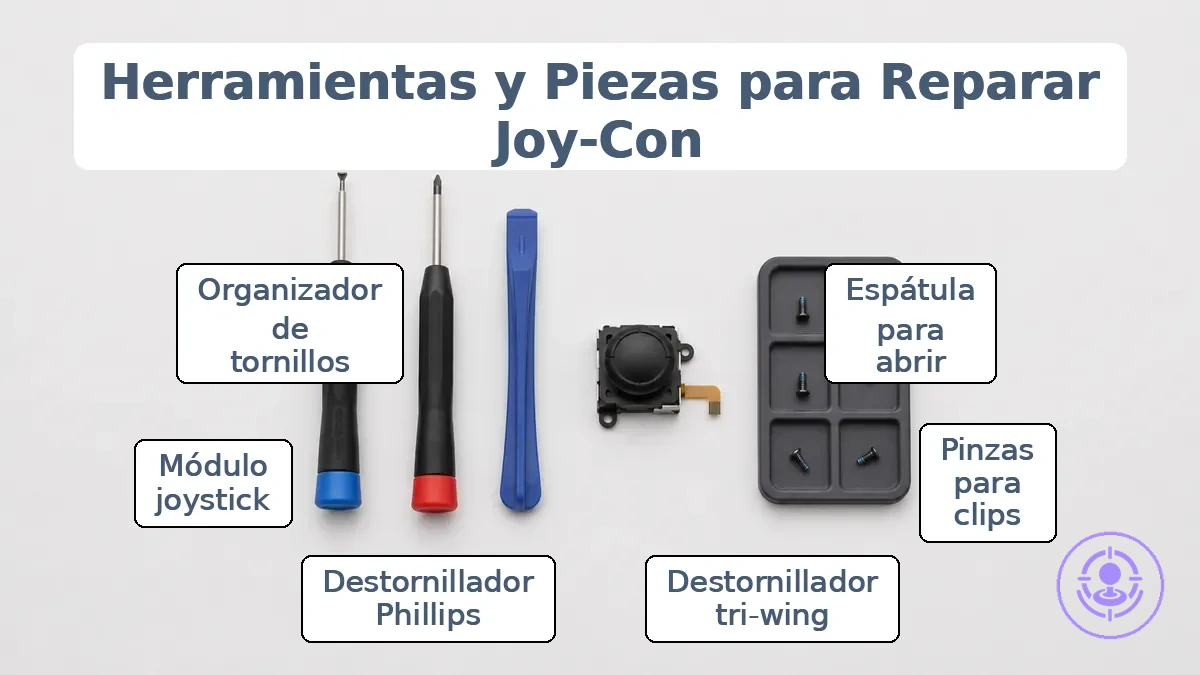

Herramientas y piezas de repuesto que usará durante la reparación

La reparación del drift de Joy‑Con tiene más probabilidades de éxito cuando la categoría de herramienta coincide con las limitaciones de los tornillos y conectores. Las herramientas y piezas a continuación se agrupan por tarea: apertura, fijación, manejo de conectores, reemplazo del módulo y organización de tornillos.

Cada herramienta o pieza incluye su propósito, limitación de manejo y el riesgo de fallo si falta o no es la adecuada. La imagen siguiente etiqueta las herramientas y piezas utilizadas durante la reparación.

Herramientas de apertura

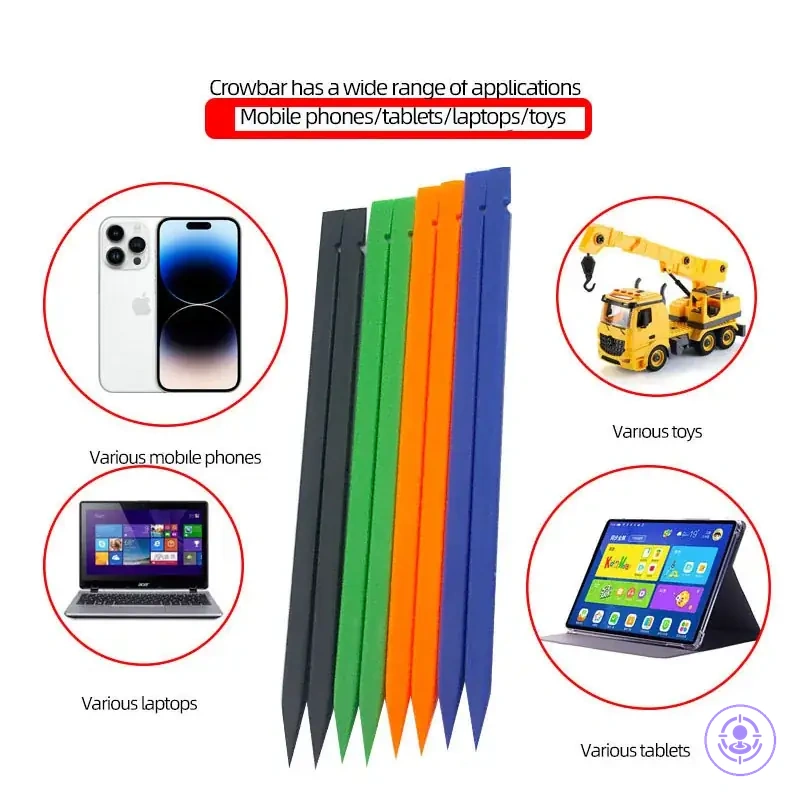

• Espátula (herramienta de apertura de plástico) – separa las uniones de la carcasa y libera los clips. Úsela solo en las aberturas de las uniones para evitar marcar el plástico. Hacer palanca con una herramienta metálica puede agrietar los clips de la carcasa.

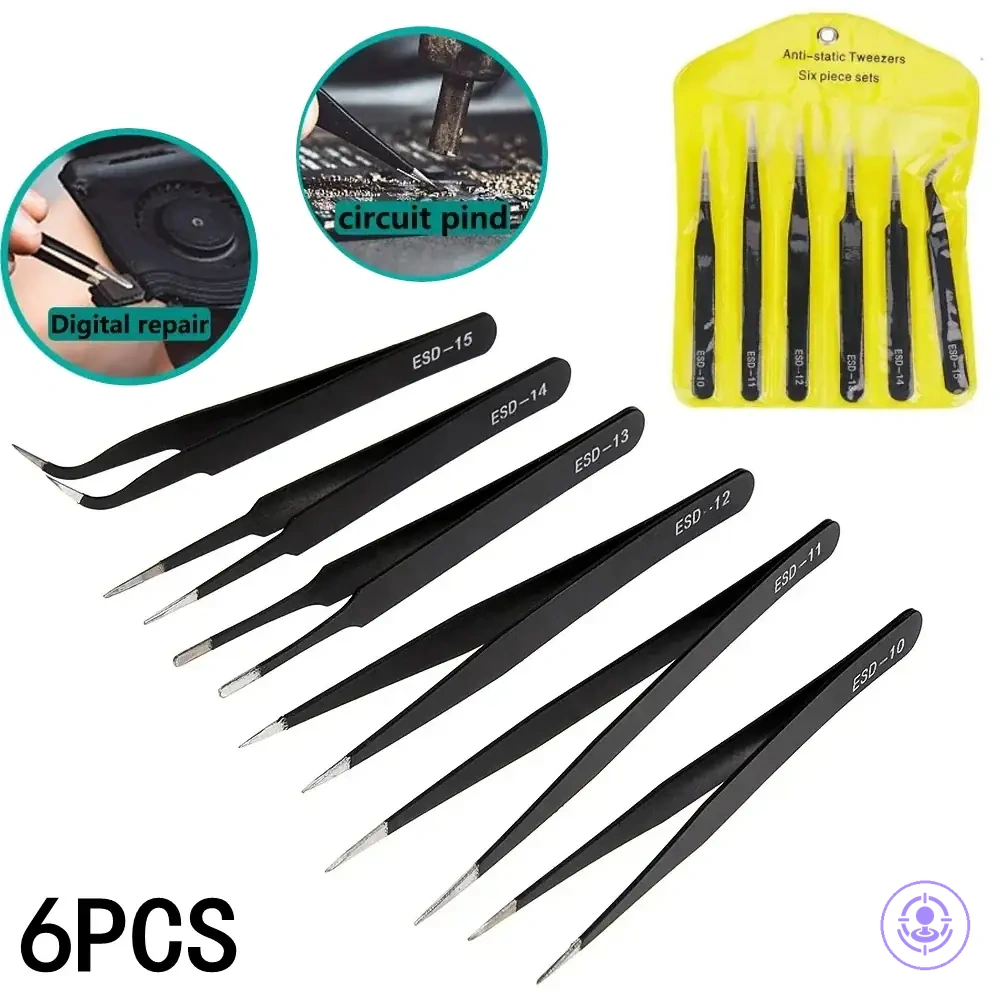

• Pinzas – levantan el borde de clips o adhesivo resistentes. Aplique presión suave. Un deslizamiento puede rayar la placa base.

Herramientas de fijación

• Destornillador tri-wing/tipo Y (tamaño Y00) – retira los tornillos exteriores de tres puntas. La punta debe asentarse completamente en la cabeza del tornillo. Un destornillador desgastado o de tamaño incorrecto suele pelar la cabeza, dificultando la extracción.
• Destornillador Phillips/de cruz (tamaño pequeño) – afloja los tornillos internos de cabeza Phillips. Mantenga el destornillador perpendicular al tornillo. La fuerza en ángulo puede provocar que la punta se salga y dañe la ranura.

Manejo de conectores

• Pinzas – levantan los pequeños pestillos de los cables de cinta en la placa base. Use la punta para levantar el pestillo hacia arriba. Tirar del cable flexible en lugar del pestillo puede desgarrar el cable.
• Espátula (extremo plano) – presione suavemente los bordes del conector si los pestillos están rígidos. Evite herramientas metálicas que puedan cortocircuitar los contactos.

Reemplazo del módulo

• Módulo de joystick – reemplaza el joystick analógico desgastado. Alinee el borde plano del módulo con la ranura de la carcasa. Forzarlo en la orientación incorrecta dobla los pines del conector.
• Pinzas – guían el cable de cinta hacia el zócalo del nuevo módulo. Asegúrese de que el cable esté completamente insertado antes de cerrar el pestillo. Una conexión suelta puede causar un comportamiento errático del joystick.

Organización de tornillos

• Organizador de tornillos (bandeja magnética para piezas o contenedor etiquetado) – mantiene los tornillos separados por longitud y rosca.
• Los tornillos exteriores e interiores son diferentes; mezclarlos puede pelar los agujeros roscados o causar cortocircuitos si un tornillo más largo presiona la placa.

Configuración del área de trabajo y manipulación segura de piezas pequeñas y tornillos

Comience con una superficie limpia y estable, y organice cada tornillo a medida que lo retira para evitar pérdidas de piezas y un reensamblaje desalineado. Controlar la estática y el polvo reduce el riesgo de entrada intermitente después de la reparación.

Los cables de cinta son frágiles; tirar de ellos sin soltar el pestillo del conector puede desgarrar los conductores o doblar los pines. La lista de preparación y seguridad incluye orientación sobre la organización de tornillos y el manejo de cables de cinta para ayudar a evitar errores de principiante.

• Utilice una superficie limpia; el polvo y los residuos en los contactos pueden causar entradas intermitentes más adelante.
• Retire los tornillos pequeños uno a uno, etiquételos por posición y colóquelos en un organizador de tornillos o una alfombrilla magnética que corresponda con sus ubicaciones originales.
• Maneje cada cable de cinta por su pestillo; aplique presión suave hacia arriba para soltarlo, no tire del cable.
• Toque un objeto metálico conectado a tierra antes de tocar los componentes para reducir problemas intermitentes relacionados con la estática.
• Trabaje en una mesa libre de desorden para evitar que herramientas o piezas golpeen accidentalmente las conexiones y las aflojen.

Con su espacio de trabajo preparado y estos pasos de seguridad seguidos, puede pasar al desmontaje.

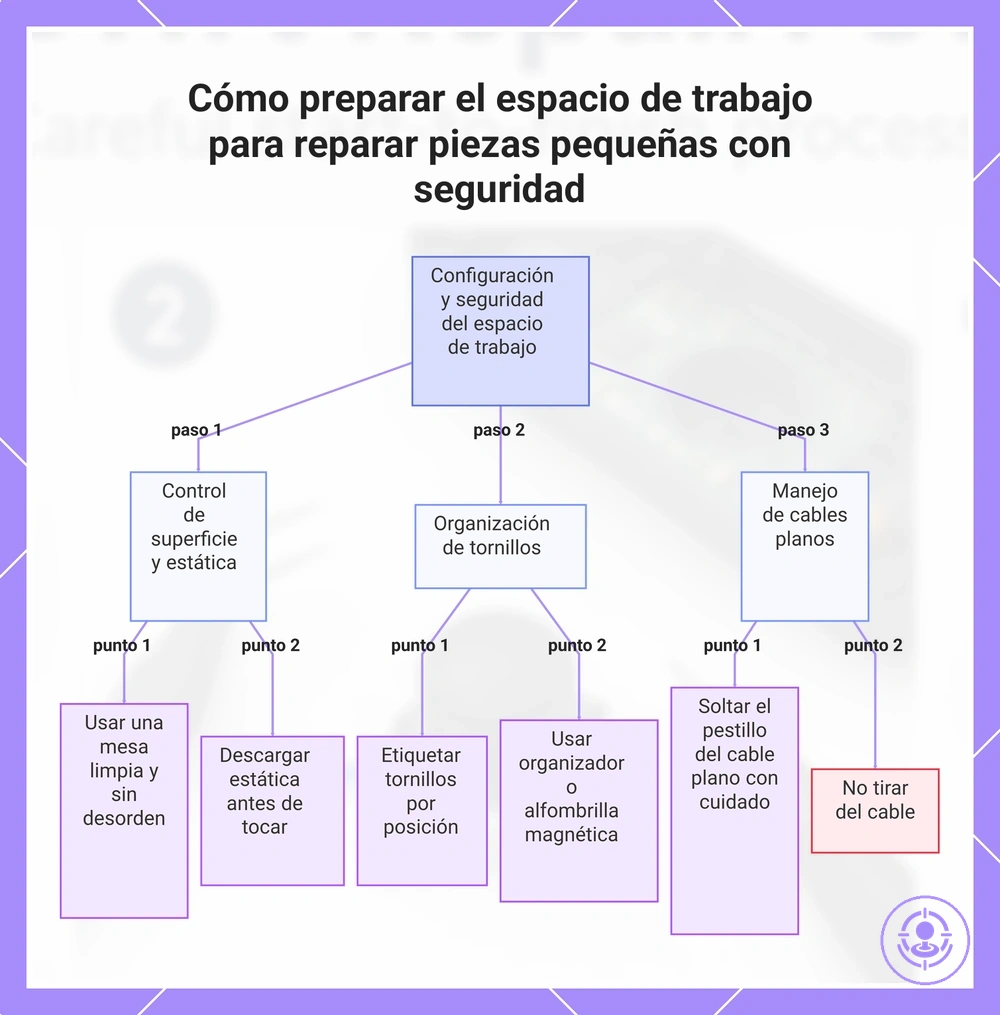

Este gráfico describe los pasos de preparación esenciales, que incluyen la limpieza de la superficie, el control de la estática, la organización de los tornillos y el manejo de cables planos, para evitar errores comunes durante la reparación.

Orden de desmontaje para abrir el Joy‑Con sin daños

Un orden de desmontaje controlado reduce el riesgo de pelar tornillos, agrietar clips y dañar cables de cinta.

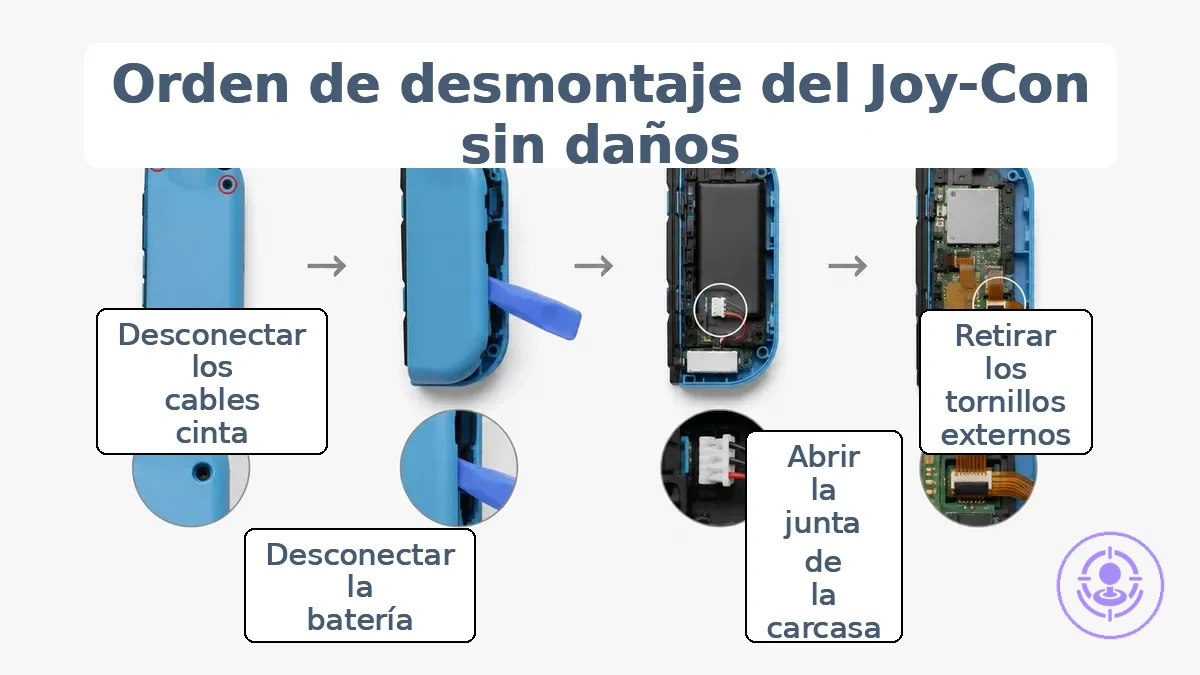

La imagen muestra los puntos de control clave para el orden de desmontaje: tornillos exteriores, junta de la carcasa, conector de la batería y área de cables de cinta.

1. Retire los cuatro tornillos exteriores con la punta de destornillador correcta (tri‑point Y00 o Y1) para evitar pelar las ranuras.
2. Separe suavemente la junta de la carcasa, liberando los clips de plástico a lo largo del borde para evitar que se agrieten o rompan.
3. No fuerce los clips; si encuentra resistencia, verifique que se hayan retirado todos los tornillos exteriores antes de continuar.
4. Desconecte el conector de la batería para aislar la alimentación y evitar cortocircuitos o contactos accidentales.
5. Abra los pestillos de los conectores y desenganche los cables de cinta con cuidado para evitar desgarrar las pistas delicadas.
6. Si está presente, levante el soporte de la batería quitando sus dos tornillos para evitar dañar el soporte.
7. Retire los tornillos interiores que sujetan la placa principal, luego separe las mitades de la carcasa sin forzar ninguna junta.

Las siguientes subsecciones cubren los momentos de mayor riesgo en el orden de desmontaje.

Retire los tornillos exteriores con el destornillador correcto y mantenga organizadas las posiciones de los tornillos

Use un destornillador tri-wing o en forma de Y con un ajuste correcto del destornillador: la punta debe asentarse firmemente en las cabezas de los tornillos exteriores para evitar pelarlos. Siga esta lista de verificación para evitar tornillos pelados y confusiones durante el reensamblaje.

• Asiente la punta del destornillador completamente en la cabeza del tornillo para obtener la máxima sujeción.
• Aplique una presión constante hacia abajo mientras gira en sentido antihorario para mantener el agarre y reducir el riesgo de pelar.
• Mantenga el destornillador perpendicular a la cabeza del tornillo y gire lentamente para evitar fuerza en ángulo.
• Etiquete o registre el agujero original de cada tornillo inmediatamente después de retirarlo para preservar la posición del tornillo.
• Coloque los tornillos en un contenedor con compartimentos o bolsas separadas según su ubicación.
• Si un tornillo se resiste a girar, verifique si hay pintura o residuos antes de aumentar la fuerza para evitar redondear la cabeza.

Abra la carcasa protegiendo los clips y los cables de cinta internos

Los clips agrietados o los cables de cinta rotos pueden ocurrir si separa la junta de la carcasa descuidadamente; usar un movimiento de apertura controlado, tipo bisagra, dirigido lejos del recorrido del cable de cinta reduce ese riesgo.

Estas indicaciones de seguridad y las que debe evitar le ayudan a mantener los clips intactos y evitar enganchar los cables.

• Haga: Inserte una espátula en la junta de la carcasa y aplique presión suave y controlada para separar las mitades.
• Evite: Hacer palanca cerca de los clips o usar una herramienta afilada que pueda agrietar el plástico.
• Haga: Levante la carcasa con un movimiento de apertura tipo bisagra mientras mantiene el cable de cinta flojo para ayudar a evitar engancharlo.
• Evite: Separar la carcasa rápidamente o torcerla, ya que esto tensa los clips y puede romper el cable.
• Haga: Alinee el recorrido del cable de cinta y levántelo para que quede libre de la carcasa inferior antes de abrir completamente.
• Evite: Forzar la apertura de la carcasa si siente resistencia: deténgase, vuelva a revisar la junta y asegúrese de que ningún cable esté atrapado.

Desconecte la batería primero y libere los pestillos de los cables de cinta de forma segura

Desconectar la batería es el primer paso de seguridad interno antes de tocar cualquier otro conector. Seguir este orden ayuda a prevenir cortocircuitos eléctricos y cables de cinta rotos.

1. Localice el conector de la batería y desconéctelo separando suavemente el conector de su zócalo; no tire de los cables.
2. Identifique el pestillo del cable de cinta y levante la pestaña de bloqueo con presión suave; sostenga el conector mientras suelta el pestillo.
3. Una vez suelto el pestillo, deslice el cable de cinta hacia fuera; levante por la pestaña, no por el cable.

Si siente resistencia, vuelva a verificar la posición del pestillo y aplique presión suave; evite forzar el cable.

Reemplace el módulo del joystick y vuelva a colocar los conectores sin doblar los cables de cinta

La sustitución tiene éxito cuando el módulo del joystick se asienta plano y los conectores de cinta están completamente insertados. Una alineación correcta evita el drift o la desviación, mientras que un asentamiento incorrecto corre el riesgo de causar entradas intermitentes. Consulte los pasos para cambiar el joystick para obtener una guía detallada.

Los pasos a continuación describen el reemplazo y ayudan a evitar doblar los cables de cinta.

1. Abra la carcasa del Joy‑Con soltando los clips del panel trasero y levantándola, verificando que ningún cable de cinta quede atrapado.
2. Desconecte el conector de la batería de la placa base con una espátula, verificando que esté completamente desconectado.
3. Retire el marco intermedio después de desatornillarlo y levantarlo con cuidado, verificando que el cable de cinta del botón ZR no esté bajo tensión.
4. Libere el cable de cinta del joystick levantando el pestillo del conector ZIF y tirando del cable recto hacia fuera después de asegurarse de que el pestillo esté completamente abierto.
5. Retire los dos tornillos que sujetan el módulo del joystick, levante el módulo recto hacia fuera y compruebe que la junta fina alrededor del orificio del joystick permanezca intacta.
6. Instale el nuevo módulo del joystick: insértelo recto, alinee los agujeros de los tornillos y apriete los tornillos. Vuelva a conectar el cable de cinta, cierre el pestillo ZIF hasta que haga clic y tire suavemente del cable para confirmar que está bloqueado.

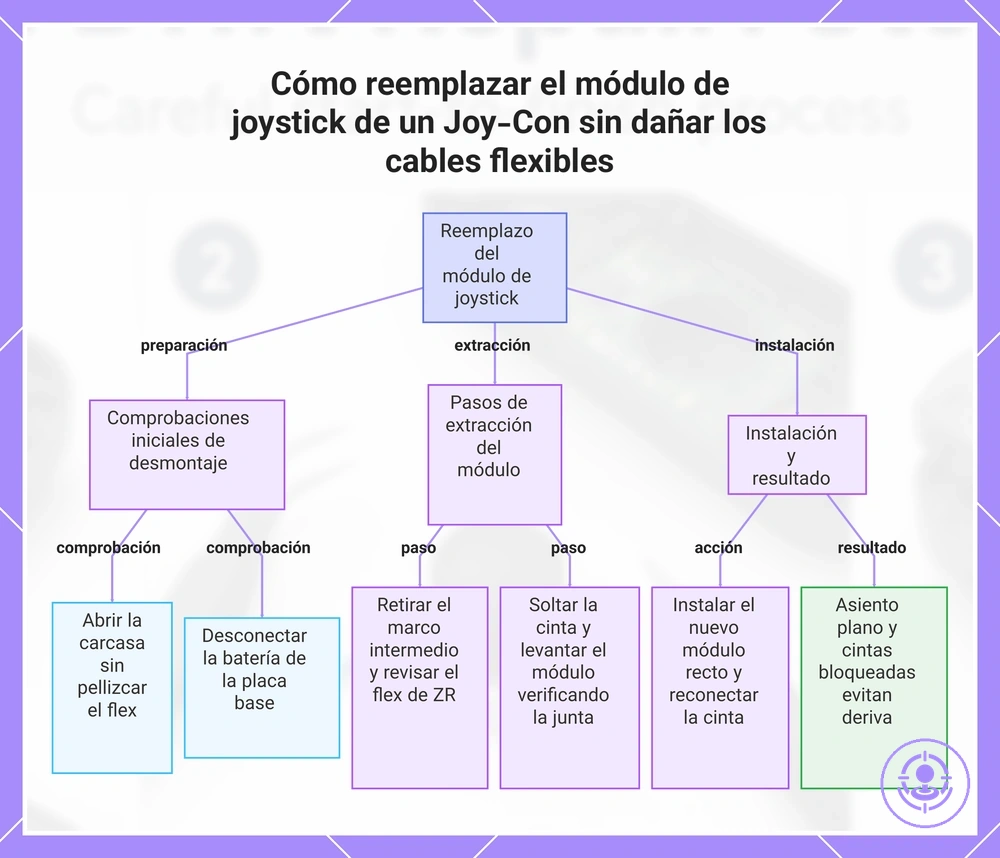

Este diagrama muestra el proceso paso a paso para reemplazar el módulo de joystick, incluyendo las comprobaciones clave para evitar cables flexibles doblados y garantizar un asentamiento adecuado.

Confirme el asentamiento del conector y la alineación del joystick antes de cerrar la carcasa

Tres verificaciones previas al cierre evitan tener que volver a abrir el Joy‑Con: el conector de cinta completamente asentado con el pestillo cerrado, el módulo del joystick plano y alineado, y el conector de la batería completamente acoplado.

Estas verificaciones previas al cierre detectan entradas intermitentes, problemas de alineación y condiciones de falta de alimentación antes de cerrar la carcasa.

• Pestillo del cable de cinta cerrado — presione el pestillo completamente hacia abajo hasta que quede al ras; un pestillo medio cerrado puede causar respuestas intermitentes en los botones o el joystick.
• Cable de cinta completamente asentado — confirme que el cable esté insertado hasta el tope; una inserción parcial puede provocar entradas faltantes o conexiones intermitentes.
• Módulo del joystick al ras — asegúrese de que el módulo quede plano sin holgura; un módulo que se balancea provoca movimiento errático del joystick.
• Montaje del joystick estable — verifique que los postes de montaje estén alineados con los agujeros de la placa; una desalineación puede introducir drift o respuesta inconsistente.
• Conector de la batería completamente acoplado — empuje hasta que oiga un clic y el conector quede al ras; una batería medio conectada puede provocar falta de alimentación o desconexiones aleatorias.
• Contactos del conector de la batería firmes — verifique que el conector no se mueva al empujarlo ligeramente; los contactos sueltos pueden causar pérdida de alimentación intermitente.

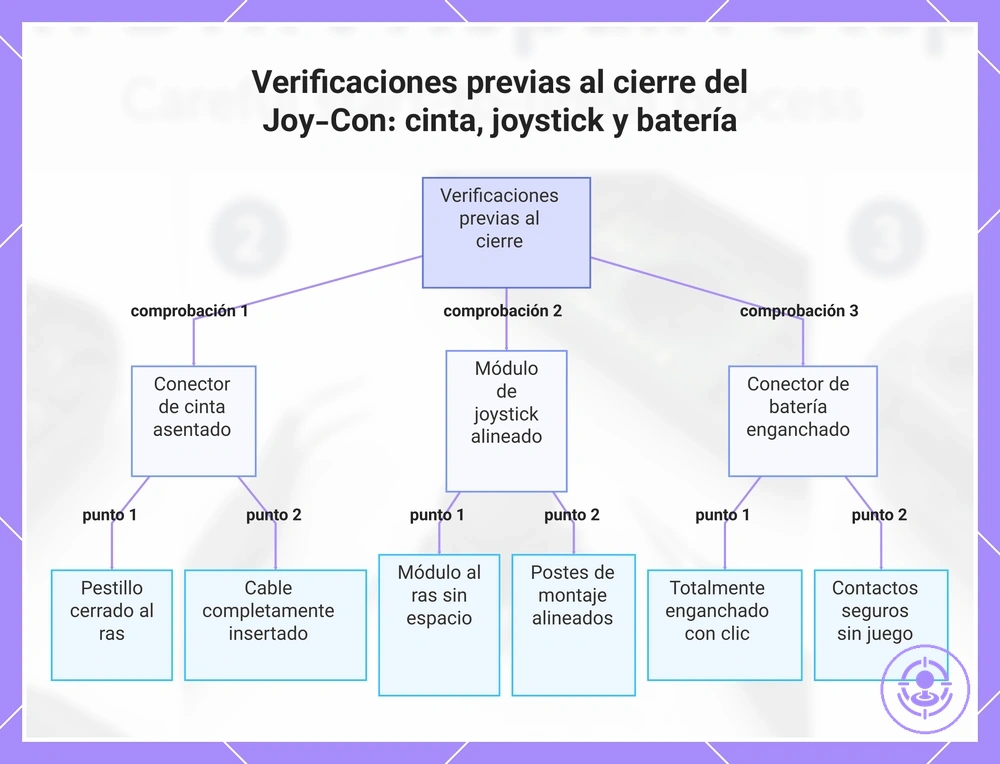

Este gráfico muestra las tres comprobaciones esenciales que deben realizarse antes de cerrar la carcasa del Joy-Con, para evitar problemas comunes como entradas intermitentes, deriva y fallos de alimentación.

Orden de reensamblaje y consejos de cierre para evitar cables atrapados y tornillos pelados

El reensamblaje debe seguir el orden inverso al desmontaje y mantener los cables de cinta y los cables alejados de los postes de tornillos y las juntas de la carcasa para evitar cables atrapados y roscado cruzado.

Seguir este orden evita cables atrapados, roscado cruzado, tensión en la carcasa y tornillos pelados, y le ayuda a evitar los errores comunes durante la reparación.

1. Enrute todos los cables por las rutas designadas antes de insertar cualquier tornillo, verificando que ningún cable quede sobre un poste de tornillo o cerca de un borde de junta para reducir el riesgo de cables atrapados.
2. Inicie cada tornillo a mano, girándolo en sentido antihorario hasta que la rosca encaje en su lugar, luego en sentido horario para asentarlo, para evitar roscado cruzado en postes de tornillo apretados.
3. Apriete los tornillos solo hasta sentir un tope firme; apretar en exceso puede pelar las roscas o tensar la carcasa.
   • Tope firme: el tornillo está seguro pero no forzado; la carcasa normalmente permanece plana.
   • Apriete excesivo: el tornillo sigue girando; riesgo de roscas peladas o postes agrietados.
4. Alinee las dos mitades de la carcasa uniformemente a lo largo de todas las juntas antes de presionar los clips en su lugar; una junta desalineada puede impedir que los clips encajen completamente.
5. Presione los clips para cerrarlos en secuencia, comenzando desde un lado y rodeando el dispositivo. Escuche cada clip para que encaje; un espacio o cierre desigual indica que un clip puede estar atascado o un cable puede estar atrapado.
6. Después de cerrar, vuelva a verificar el espacio libre de los cables abriendo ligeramente la junta y buscando cualquier cinta o cable visible cerca de los postes de tornillo para detectar un atrapamiento pasado por alto antes de que cause daños.

Para un control de riesgo adicional, preste atención al enrutamiento del cable de cinta y a las conexiones de la batería, y apriete los tornillos solo hasta un tope firme.

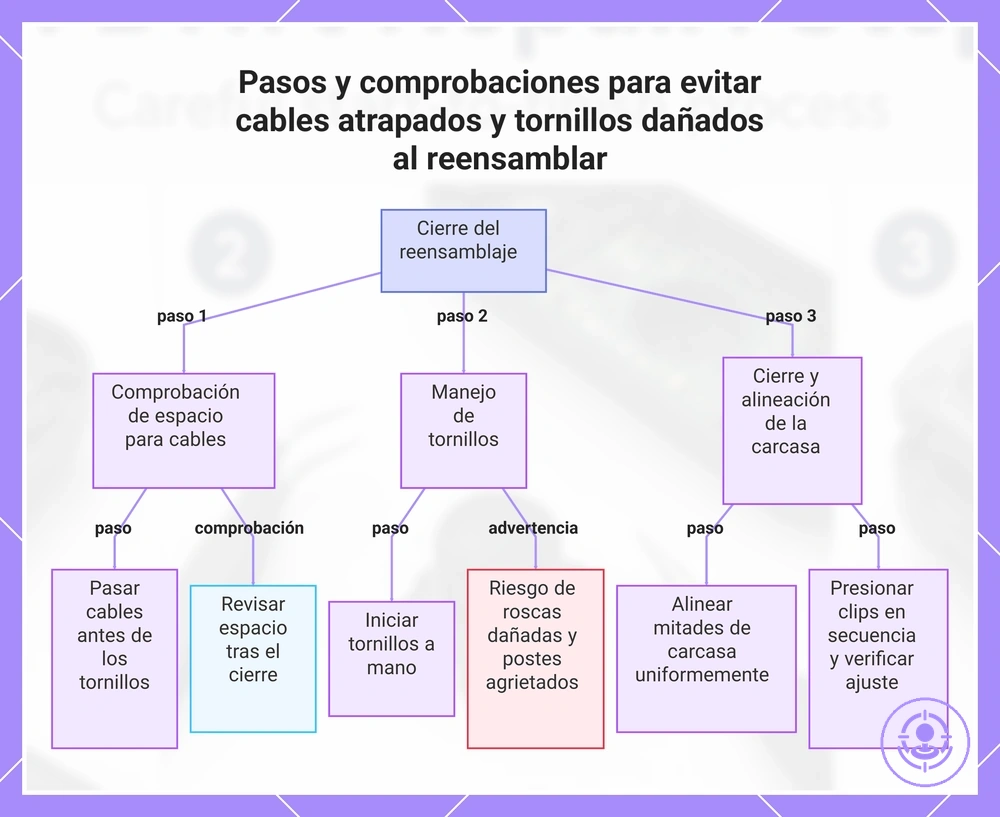

Este gráfico muestra los pasos y comprobaciones clave para evitar cables atrapados, tornillos dañados y otros errores comunes al reensamblar.

Enrute los cables de cinta limpiamente y asegúrese de que el conector de la batería esté completamente asentado

Verifique dos comprobaciones: la ruta del cable de cinta tiene espacio libre para evitar que quede atrapado, y el conector de la batería está completamente asentado para evitar problemas de alimentación. Un cable de cinta atrapado puede bloquear el bloqueo correcto del conector, mientras que un conector de batería suelto puede causar falta de alimentación o fallos de arranque. Las siguientes indicaciones ayudan a confirmar ambas comprobaciones antes del montaje final.

• El cable de cinta queda plano en su canal sin pliegues ni dobleces visibles: indica que hay suficiente espacio libre y ayuda a prevenir el riesgo de atrapamiento.
• El conector hace clic audiblemente al presionarlo: indica que el pestillo está completamente cerrado.
• La parte superior del conector queda al ras con la superficie de la placa: indica que está asentado correctamente.
• No se ve ningún espacio entre el enchufe y el zócalo: indica un acoplamiento completo.

Apriete los tornillos hasta un tope firme y evite el roscado cruzado o el apriete excesivo

Un tope firme significa que el tornillo está apretado lo suficiente para sujetar la carcasa de forma segura.

Estas comprobaciones ayudan a prevenir el pelado de roscas y la tensión del marco:

• Alinee el tornillo recto en el agujero, gírelo hacia atrás hasta que sienta un clic, luego enrósquelo hacia delante para evitar el roscado cruzado.
• Compruebe que la punta del destornillador encaje firmemente en la cabeza del tornillo para reducir el riesgo de que la punta se salga y una ranura pelada.
• Apriete solo hasta que el tornillo deje de girar con facilidad. Si la resistencia aumenta de repente, deténgase y retroceda para evitar apretar en exceso la carcasa.
• Si el tornillo se siente apretado pero la carcasa aún se mueve, afloje y reinicie la rosca para confirmar la alineación antes del apriete final.

Comprobaciones rápidas de funcionamiento después del reensamblaje antes de la calibración y las pruebas completas

Las comprobaciones rápidas de funcionamiento confirman que el mando se enciende y registra entradas antes de la calibración; un fallo suele indicar un conector suelto o un cable de cinta mal asentado. La lista de verificación a continuación confirma la alimentación, el movimiento del joystick y la respuesta de los botones, y explica lo que sugiere cada fallo.

• Encendido – presione el botón de sincronización o inserte el mando; si no aparece ningún LED o conexión, el conector de la batería puede estar suelto.
• Comportamiento del indicador – después del emparejamiento, un LED parpadeante o la ausencia de LED de jugador indica un problema con la batería o el asentamiento del cable de cinta principal.
• Movimiento del joystick – mueva el joystick en todas las direcciones y presiónelo; la ausencia de respuesta o un movimiento errático sugiere que el cable de cinta del joystick está desalineado o que el conector no está completamente insertado.
• Respuesta de los botones – presione cada botón frontal, botón de hombro y SL/SR; una entrada faltante suele indicar que el cable de cinta correspondiente no está correctamente enganchado.
• Botón Home – si el botón Home no activa el mando ni abre el menú, el cable de cinta puede estar doblado o no asentado plano.
• Controles de movimiento – incline el mando; si el giroscopio no responde o se congela, el cable de cinta de la IMU podría estar suelto o dañado.
• Botón de captura / pantalla – pruebe la pulsación del botón; el fallo suele estar relacionado con el mismo cable de cinta que el botón Home o con un punto de cierre compartido.
• Botón de sincronización – presiónelo mientras empareja; si no se inicia el modo de emparejamiento, el cable de cinta del botón de sincronización puede no estar haciendo contacto.

Los fallos en estas comprobaciones suelen deberse a un conector de batería suelto, un cable de cinta no completamente insertado o un pestillo no cerrado. Vuelva a revisar los pasos de reensamblaje un paso atrás en lugar de pasar inmediatamente a la calibración. Para obtener más detalles sobre la calibración y pruebas tras la reparación, consulte la guía enlazada.

Si el mando parece ensamblado pero las entradas son incorrectas —por ejemplo, drift del joystick sin tocarlo—, una revisión rápida suele resolverlo. Abra la carcasa y verifique que el cable de cinta del módulo del joystick esté asentado plano en su conector y que el pestillo esté presionado completamente.

Los productos que aparecen a continuación son ejemplos útiles para comparar las opciones disponibles. Antes de comprar, verifica que los criterios de compatibilidad, las características y los detalles del producto se ajusten a tus necesidades.

Cuánto tiempo suele llevar una reparación del drift de Joy‑Con por primera vez y por qué varía

Una reparación del drift de Joy‑Con por primera vez suele llevar entre 30 minutos y dos horas, pero este intervalo de tiempo varía considerablemente según su experiencia y el estado del mando.

Dos pasos suelen ocupar la mayor parte del tiempo: retirar tornillos difíciles que pueden estar pelados o apretados, y desconectar con cuidado los pequeños conectores de cinta.

Si no está familiarizado con el diseño interno, volver a verificar cada paso puede alargar la sesión. Varios factores explican por qué el tiempo de reparación varía entre los primeros intentos:

• Nivel de experiencia – los usuarios primerizos trabajan más lentamente mientras aprenden la secuencia de desmontaje, lo que añade tiempo significativo en comparación con reparadores experimentados.
• Estado de los tornillos – los tornillos atascados o parcialmente pelados requieren cuidado adicional, lo que ralentiza el proceso.
• Manejo de conectores – los cables de cinta son frágiles; los principiantes suelen dedicar más tiempo para evitar rasgaduras o desalineaciones.
• Reapertura para reasentar un conector – si un cable de cinta no está completamente insertado, es posible que deba desmontar de nuevo, lo que aumenta el tiempo total.
• Ritmo de reensamblaje – volver a conectar los cables y alinear la carcasa correctamente requiere paciencia, especialmente en el primer intento.
• Espacio de trabajo y herramientas – una mala iluminación, destornilladores incorrectos o un área desordenada pueden provocar torpeza y añadir tiempo.

Puntos de parada y acciones de revisión cuando algo parece ir mal durante la reparación

Un punto de parada es cuando forzar una pieza hacia adelante corre el riesgo de dañarla. Ante una resistencia inesperada, deténgase y revise.

Para una guía completa del montaje, consulte el hub del kit de reparación del drift de Joy-Con.

La siguiente lista de verificación le ayuda a decidir cuándo detenerse y revisar utilizando los puntos de parada y las acciones de revisión descritas anteriormente. Cada elemento enumera el síntoma, la causa probable, la acción de revisión segura y la condición de parada.

• Resistencia al presionar un clip en su lugar — Causa probable: la alineación del clip o la junta es incorrecta. Revisión: retire la pieza y verifique que el clip se alinee con su ranura; compruebe si hay residuos. Condición de parada: si la resistencia persiste después de la realineación, no fuerce; revierta el paso.
• Sin alimentación después del reensamblaje — Causa probable: el conector de la batería no está completamente asentado. Revisión: desconecte y vuelva a conectar el cable de la batería hasta que haga clic. Condición de parada: si aún no hay alimentación, no fuerce; verifique si el conector está dañado y asegúrese de que esté asentado.
• Sin entrada del joystick — Causa probable: el pestillo del cable de cinta no está completamente asentado. Revisión: abra el pestillo, vuelva a colocar el cable de cinta y cierre el pestillo firmemente. Condición de parada: si la entrada sigue ausente, no fuerce; verifique la integridad del cable de cinta y el asentamiento del pestillo.
• Las mitades de la carcasa no cierran al ras — Causa probable: un cable de cinta o alambre interno está atrapado entre las mitades. Revisión: separe suavemente las mitades y asegúrese de que todos los cables estén enrutados en sus canales. Condición de parada: si las mitades aún no cierran, no fuerce; identifique el componente atrapado.

Un error común en todos los síntomas es asumir que aplicar más fuerza lo solucionará. La revisión segura es revertir el último paso y verificar la alineación.
