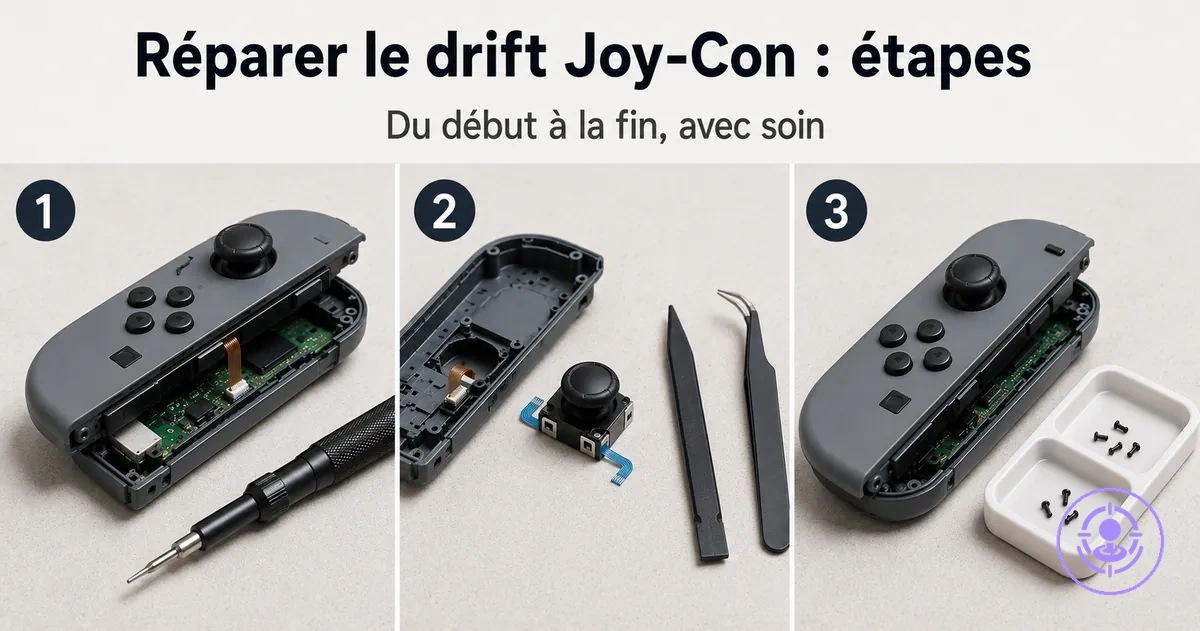

Réparation pas à pas du drift des Joy-Con à l'aide d'un kit de réparation du drift des Joy-Con

La réparation pas à pas du drift des Joy-Con à l'aide d'un kit de réparation du drift des Joy-Con remplace un module de joystick usé et peut aider à réduire les mouvements indésirables lorsque d'autres solutions n'ont pas fonctionné. Les résultats dépendent du bon positionnement des composants, de la manipulation soigneuse des vis et de l'état des pièces retirées.

Pour de nombreux utilisateurs, le drift des Joy-Con se manifeste d'abord par des mouvements indésirables dans les jeux. Décider de remplacer le module de joystick plutôt que d'utiliser un nettoyage temporaire peut être l'étape suivante. Ce processus permet d'éviter les erreurs courantes telles que l'arrachement des têtes de vis, l'endommagement des nappes, le mauvais alignement du connecteur de la batterie ou la casse des clips en plastique.

La réparation comprend généralement la préparation de l'espace de travail, l'ouverture du boîtier du Joy-Con, la déconnexion de la batterie et des nappes, le retrait de l'ancien module de joystick, l'installation du remplacement, le remontage de la manette et le test du drift.

Ces étapes supposent un kit de réparation du drift des Joy-Con compatible avec les outils et pièces de rechange nécessaires.

Quand ce processus de réparation est adapté et ce qu'il ne corrige pas Un kit de réparation du drift des Joy-Con est adapté lorsque les symptômes de drift du stick proviennent d'un module de joystick usé ou contaminé, mais il n'est pas adapté lorsque le problème se situe en dehors des limites mécaniques du module—comme des défaillances électriques ou des erreurs de calibrage au niveau du système. Les symptômes de drift du stick sont souvent liés à un module de joystick usé ou contaminé ; lorsque le schéma de drift correspond à une dégradation typique du module, remplacer le module avec un kit de réparation peut restaurer un fonctionnement normal. Un comportement similaire au drift peut également provenir de problèmes autres que le module de joystick ; ces cas nécessitent un diagnostic différent et ne relèvent pas de ce remplacement. Les listes suivantes montrent quand ce remplacement s'applique en fonction du schéma des symptômes et du résultat attendu. Bonnes conditions - Drift du stick constant dans plusieurs jeux ou menus - Drift qui s'aggrave avec le mouvement physique du stick - Drift qui persiste après un redémarrage ou une re-synchronisation de la manette - Module de joystick visiblement usé ou desserré - Le schéma des symptômes correspond à une défaillance connue du module de joystick (par exemple, drift vers le haut sur le stick gauche) Pas adapté - Drift qui apparaît dans une seule application ou un seul écran - Réponse du stick erratique ou retardée plutôt qu'un drift - Boutons ou gâches qui ne répondent pas alors que les sticks fonctionnent normalement - La manette ne s'allume pas ou ne s'apparie pas correctement - Drift qui disparaît après une mise à jour du système ou un calibrage - Dommages physiques au boîtier de la manette ou à la carte circuit

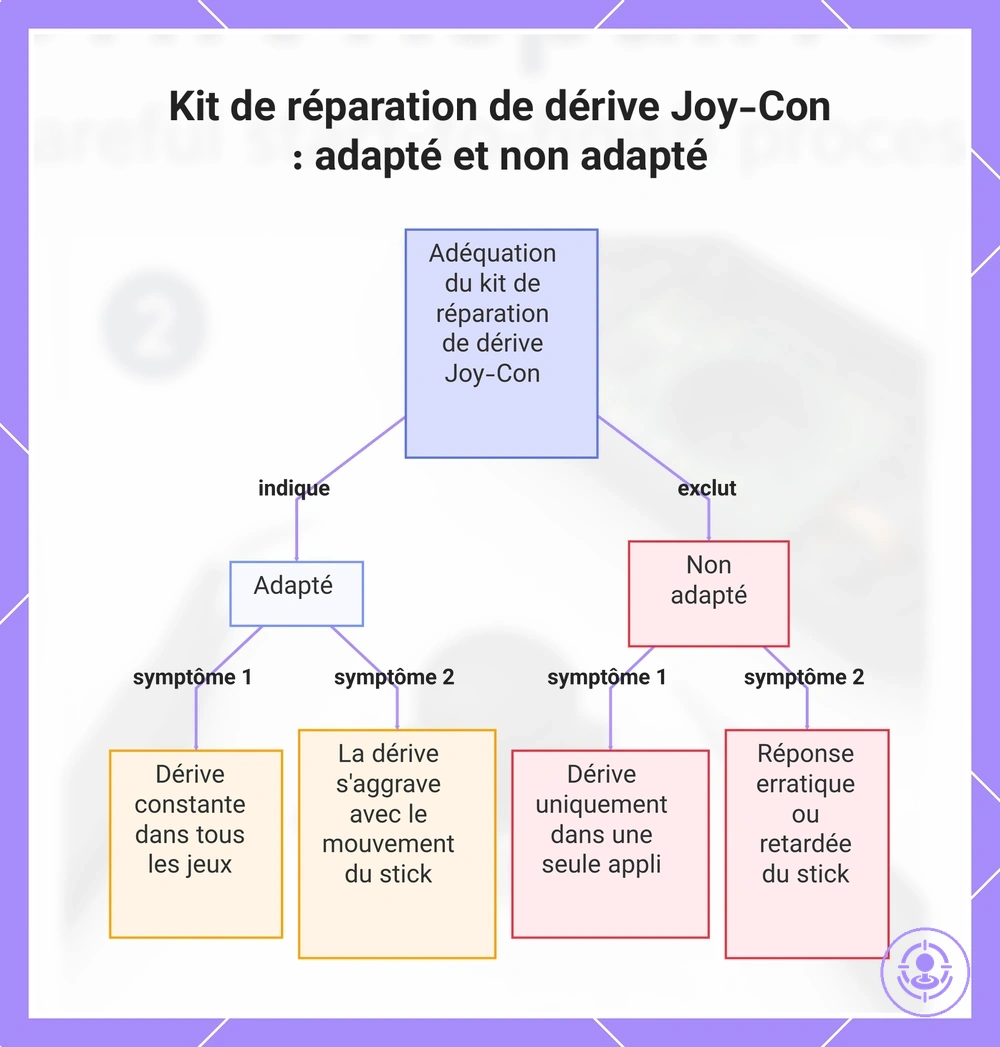

Ce graphique montre les schémas de symptômes qui indiquent quand un kit de réparation de dérive Joy-Con est adapté et quand il ne l'est pas, en fonction du comportement de dérive et d'autres problèmes.

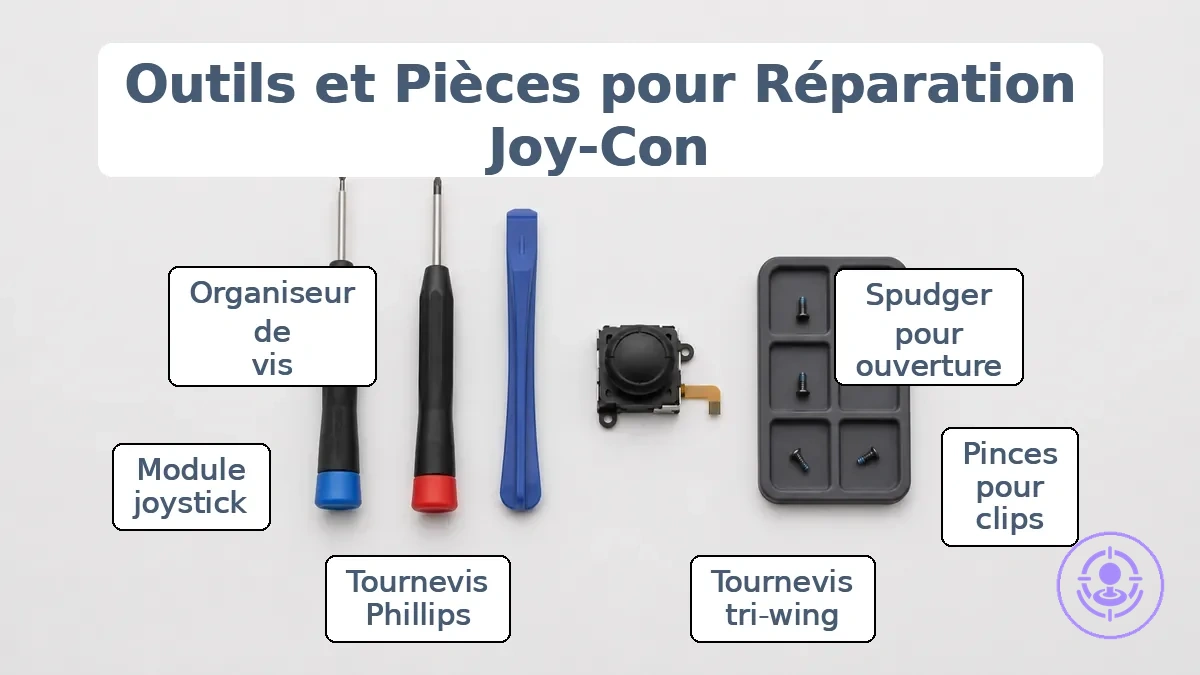

Outils et pièces de rechange utilisés pendant la réparation

La réparation du drift des Joy-Con a plus de chances de réussir lorsque la catégorie d'outil correspond aux contraintes des vis et des connecteurs. Les outils et pièces ci-dessous sont regroupés par tâche : ouverture, vissage, manipulation des connecteurs, remplacement du module et organisation des vis.

Chaque outil ou pièce inclut son objectif, sa contrainte de manipulation et le risque de défaillance en cas d'absence ou d'inadéquation. L'image ci-dessous identifie les outils et pièces utilisés pendant la réparation.

Outils d'ouverture

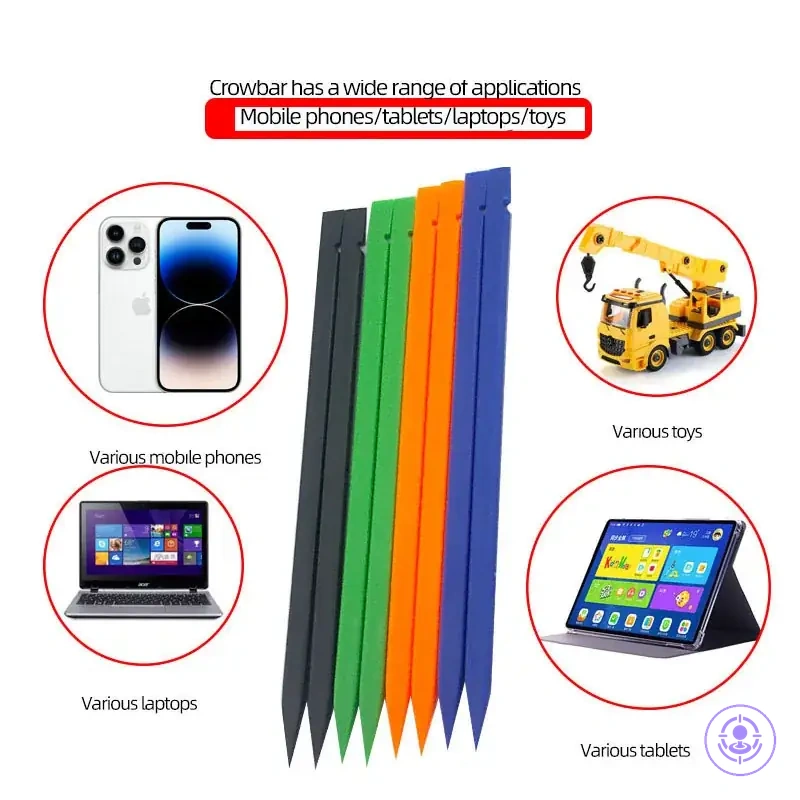

• Spudger (outil d'ouverture en plastique) – sépare les joints du boîtier et libère les clips. À utiliser uniquement au niveau des interstices du boîtier pour éviter de marquer le plastique. Forcer avec un outil métallique peut casser les clips du boîtier.

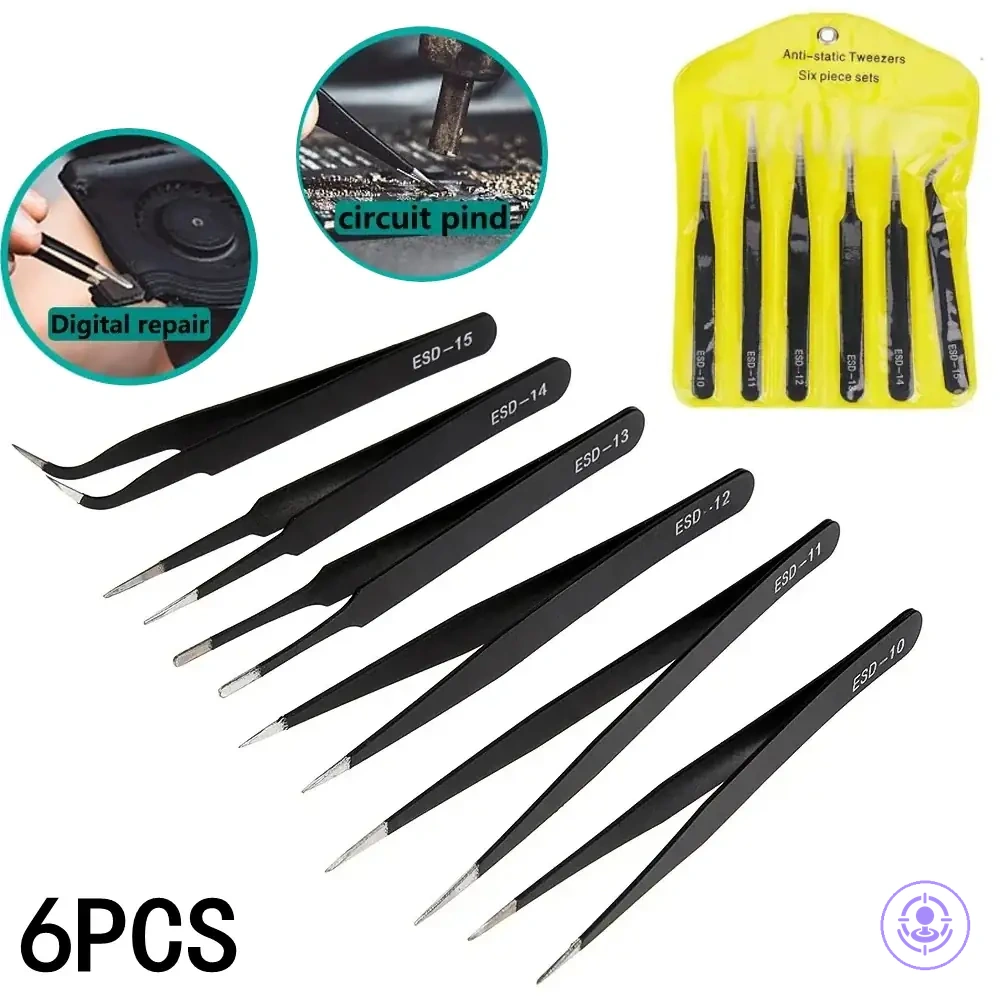

• Pince à épiler – soulève le bord des clips récalcitrants ou de l'adhésif. Appliquer une pression douce. Un glissement peut rayer la carte mère.

Outils de vissage

• Tournevis tri-wing/Y (taille Y00) – retire les vis extérieures à trois pointes. L'embout doit s'enfoncer complètement dans la tête de vis. Un embout usé ou de mauvaise taille arrache souvent la tête, rendant le retrait difficile.
• Tournevis cruciforme (petite taille) – desserre les vis intérieures à tête cruciforme. Maintenir le tournevis perpendiculaire à la vis. Une force oblique peut provoquer un dérapage et endommager l'empreinte.

Manipulation des connecteurs

• Pince à épiler – bascule les petits loquets des nappes sur la carte mère. Utiliser la pointe pour soulever le loquet verticalement. Tirer sur la nappe au lieu du loquet peut déchirer le câble.
• Spudger (extrémité plate) – appuyer doucement sur les bords des connecteurs si les loquets sont rigides. Éviter les outils métalliques qui pourraient court-circuiter les contacts.

Remplacement du module

• Module de joystick – remplace le stick analogique usé. Aligner le bord plat du module avec la fente du boîtier. Forcer dans la mauvaise orientation plie les broches du connecteur.
• Pince à épiler – guider la nappe dans le connecteur du nouveau module. S'assurer que le câble est bien enfoncé avant de fermer le loquet. Une connexion desserrée peut provoquer un comportement erratique du stick.

Organisation des vis

• Organiseur de vis (plat magnétique ou contenant étiqueté) – maintient les vis séparées par longueur et filetage.
• Les vis extérieures et intérieures diffèrent ; les mélanger peut strier les trous filetés ou provoquer des courts-circuits si une vis plus longue appuie sur la carte.

Configuration de l'espace de travail et manipulation sécurisée des petites pièces et vis

Commencez par une surface propre et stable, et organisez chaque vis au fur et à mesure que vous la retirez pour éviter les pièces perdues et un remontage mal aligné. La maîtrise de l'électricité statique et de la poussière réduit le risque de saisie intermittente après la réparation.

p>

Les nappes sont fragiles — les tirer sans libérer le loquet du connecteur peut déchirer les conducteurs ou plier les broches. La checklist de préparation et sécurité inclut des conseils sur l'organisation des vis et la manipulation des nappes pour aider à éviter les erreurs de débutant.

• Utilisez une surface propre — la poussière et les débris sur les contacts peuvent provoquer une saisie intermittente par la suite.
• Retirez les petites vis une par une, étiquetez-les par position et placez-les dans un organiseur de vis ou un tapis magnétique correspondant à leurs emplacements d'origine.
• Manipulez chaque nappe par son loquet ; appliquez une pression douce vers le haut pour la libérer, ne tirez pas sur le câble.
• Touchez un objet métallique relié à la terre avant de toucher les composants pour réduire les problèmes statiques intermittents.
• Travaillez sur une table dégagée pour éviter que des outils ou pièces ne heurtent accidentellement les connexions.

Une fois votre espace de travail configuré et ces étapes de sécurité suivies, vous pouvez passer au démontage.

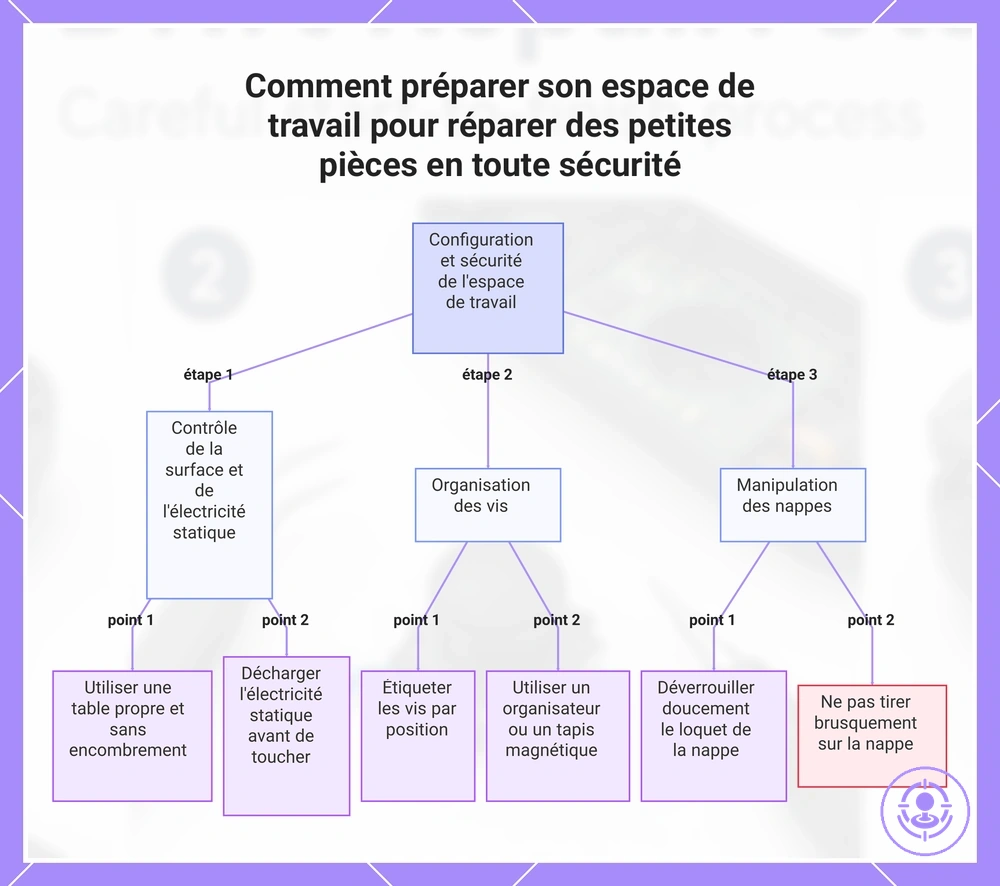

Ce schéma présente les étapes de préparation essentielles, notamment le nettoyage de la surface, le contrôle de l'électricité statique, l'organisation des vis et la manipulation des nappes, pour éviter les erreurs courantes lors de la réparation.

Ordre de démontage pour ouvrir le Joy-Con sans l'endommager

Un ordre de démontage contrôlé réduit le risque d'arrachement des vis, de fissure des clips et d'endommagement des nappes.

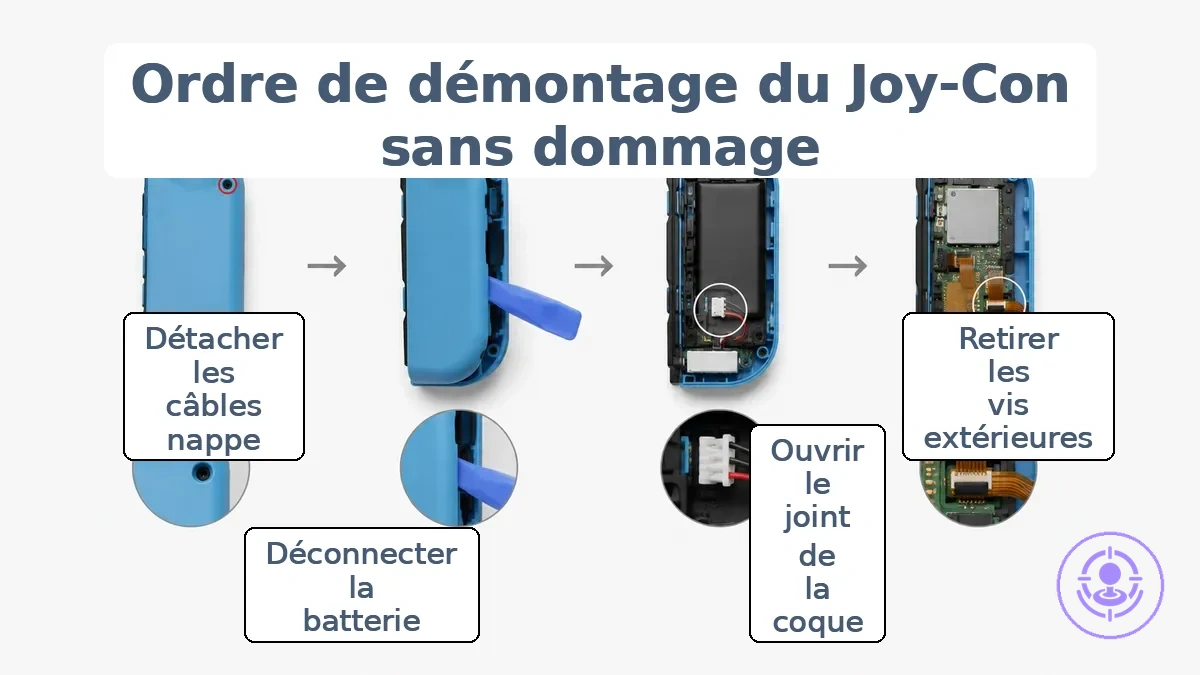

L'image montre les points de contrôle clés pour l'ordre de démontage : vis extérieures, joint du boîtier, connecteur de la batterie et zone des nappes.

1. Retirez les quatre vis extérieures avec l'embout adapté—un tournevis tri-point Y00 ou Y1—pour éviter d'arracher les empreintes.
2. Séparez délicatement le joint du boîtier en libérant les clips en plastique le long du bord pour éviter les fissures ou les cassures.
3. Ne forcez pas les clips ; si une résistance se fait sentir, vérifiez que toutes les vis extérieures ont été retirées avant de continuer.
4. Débranchez le connecteur de la batterie pour isoler l'alimentation et éviter les courts-circuits ou les contacts accidentels.
5. Ouvrez les loquets des connecteurs et détachez les nappes avec précaution pour éviter de déchirer les pistes délicates.
6. Si présent, soulevez le support de la batterie en retirant ses deux vis pour éviter d'endommager le support.
7. Retirez toutes les vis intérieures fixant la carte principale, puis séparez les moitiés du boîtier sans forcer aucun joint.

Les sous-sections suivantes couvrent les moments les plus risqués dans l'ordre de démontage.

Retirez les vis extérieures avec l'embout adapté et conservez l'organisation des positions des vis

Utilisez un tournevis tri-wing ou en forme de Y avec un embout adapté — l'embout doit s'enfoncer parfaitement dans les têtes des vis extérieures pour éviter l'arrachement. Suivez cette checklist pour éviter les vis arrachées et les confusions lors du remontage.

• Enfoncez complètement l'embout du tournevis dans la tête de vis pour une adhérence maximale.
• Appliquez une pression constante vers le bas tout en tournant dans le sens antihoraire pour maintenir la prise et réduire le risque d'arrachement.
• Maintenez le tournevis perpendiculaire à la tête de vis et tournez lentement pour éviter une force oblique.
• Étiquetez ou cartographiez le trou d'origine de chaque vis immédiatement après le retrait pour préserver la position de la vis.
• Placez les vis dans un contenant compartimenté ou des sacs séparés en fonction de leur emplacement.
• Si une vis résiste à la rotation, vérifiez la présence de peinture ou de débris avant d'augmenter la force pour éviter d'arrondir la tête.

Ouvrez le boîtier en protégeant les clips et les nappes internes

Des clips fissurés ou des nappes déchirées peuvent survenir si vous séparez le joint du boîtier sans précaution ; un mouvement d'ouverture contrôlé, en pivot, dirigé à l'opposé du trajet des nappes réduit ce risque.

Ces indications de bonnes et mauvaises pratiques vous aident à garder les clips intacts et à éviter d'accrocher les câbles.

• À faire : Insérez un spudger au niveau du joint du boîtier et appliquez une pression douce et contrôlée pour séparer les moitiés.
• À éviter : Forcer près des clips ou utiliser un outil tranchant qui pourrait fissurer le plastique.
• À faire : Soulevez le boîtier avec un mouvement d'ouverture en pivot tout en laissant du mou à la nappe pour éviter de l'accrocher.
• À éviter : Écarter le boîtier rapidement ou le tordre, car cela sollicite les clips et peut déchirer la nappe.
• À faire : Alignez le trajet de la nappe et écartez-la de la moitié inférieure du boîtier avant d'ouvrir complètement.
• À éviter : Forcer l'ouverture du boîtier si vous sentez une résistance—arrêtez-vous, vérifiez le joint et assurez-vous qu'aucun câble n'est coincé.

Déconnectez d'abord la batterie et libérez les loquets des nappes en toute sécurité

Déconnecter la batterie est la première étape de sécurité interne avant de toucher tout autre connecteur. Suivre cet ordre aide à prévenir les courts-circuits électriques et les nappes déchirées.

1. Repérez le connecteur de la batterie et déconnectez-le en séparant doucement le connecteur de son socle ; ne tirez pas sur les fils.
2. Identifiez le loquet de la nappe et soulevez la languette de verrouillage avec une pression douce ; soutenez le connecteur tout en libérant le loquet.
3. Une fois le loquet libéré, faites glisser la nappe tout droit ; soulevez par la languette, pas par le câble.

Si vous sentez une résistance, revérifiez la position du loquet et appliquez une pression douce ; évitez de forcer le câble.

Remplacez le module de joystick et reconnectez les connecteurs sans plier les nappes

Le remplacement réussit lorsque le module de joystick repose à plat et que les connecteurs de nappe sont complètement enfoncés. Un bon alignement évite le drift ou le décalage, tandis qu'un mauvais positionnement risque de provoquer une saisie intermittente. Reportez-vous aux étapes de remplacement du joystick pour un guide détaillé.

Les étapes ci-dessous décrivent le remplacement et aident à éviter de plier les nappes.

1. Ouvrez le boîtier du Joy-Con en libérant les clips du panneau arrière et en le soulevant, en vérifiant qu'aucune nappe n'est coincée.
2. Débranchez le connecteur de la batterie de la carte mère à l'aide d'un spudger, en vérifiant qu'il est complètement détaché.
3. Retirez le châssis intermédiaire après l'avoir dévissé et soulevé avec précaution, en vérifiant que la nappe du bouton ZR n'est pas sous tension.
4. Libérez la nappe du joystick en soulevant le loquet du connecteur ZIF et en tirant la nappe tout droit après vous être assuré que le loquet est complètement ouvert.
5. Retirez les deux vis maintenant le module de joystick, soulevez le module tout droit et vérifiez que le joint fin autour du trou du joystick reste en place.
6. Installez le nouveau module de joystick : insérez-le droit, alignez les trous de vis et serrez les vis. Reconnectez la nappe, fermez le loquet ZIF jusqu'à ce qu'il s'enclenche, puis tirez doucement sur la nappe pour confirmer qu'elle soit qu'elle est verrouillée.

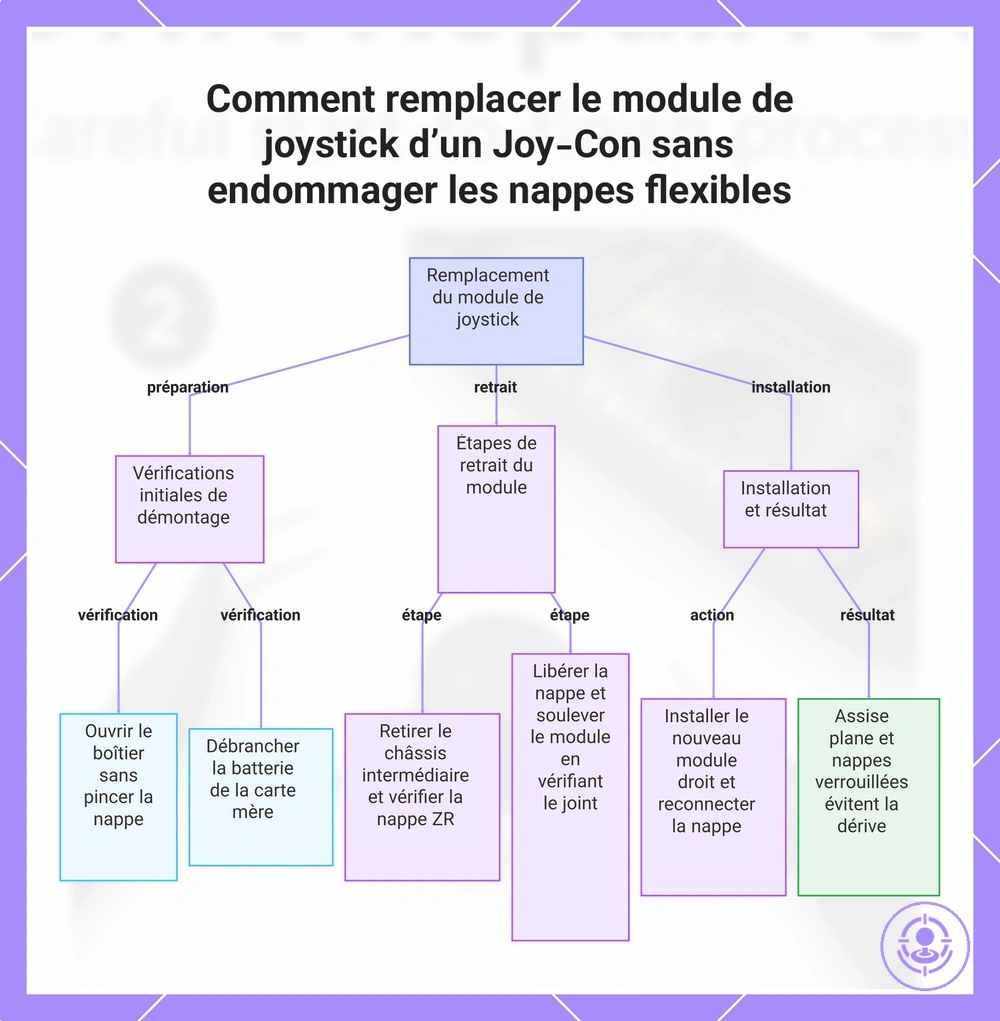

Ce schéma montre le processus étape par étape pour remplacer le module de joystick, y compris les vérifications clés pour éviter de plier les nappes flexibles et garantir un bon positionnement.

Vérifier l'enfoncement des connecteurs et l'alignement du joystick avant de refermer le boîtier

Trois vérifications avant la fermeture évitent de devoir rouvrir le Joy-Con : le connecteur de nappe complètement enfoncé avec le loquet fermé, le module de joystick plat et aligné, et le connecteur de batterie complètement engagé.

Ces vérifications avant la fermeture détectent les saisies intermittentes, les problèmes d'alignement et les conditions de mise hors tension avant de refermer le boîtier.

• Loquet de la nappe fermé — appuyez sur le loquet jusqu'à ce qu'il soit bien à plat ; un loquet à moitié fermé peut provoquer des réponses intermittentes des boutons ou du stick.
• Nappe complètement enfoncée — confirmez que le câble est inséré jusqu'à la butée ; une insertion partielle peut entraîner des saisies manquantes ou des connexions intermittentes.
• Module de joystick à plat — assurez-vous que le module repose à plat sans espace ; un module qui bouge provoque un mouvement erratique du stick.
• Fixation stable du joystick — vérifiez que les plots de montage s'alignent avec les trous de la carte ; un mauvais alignement peut introduire un drift ou une réponse incohérente.
• Connecteur de batterie complètement engagé — poussez jusqu'à entendre un déclic et que le connecteur soit bien à plat ; une batterie à moitié connectée peut entraîner une absence d'alimentation ou des déconnexions aléatoires.
• Contacts du connecteur de batterie sécurisés — vérifiez que le connecteur ne bouge pas lorsqu'on le pousse légèrement ; des contacts desserrés peuvent provoquer une perte de puissance intermittente.

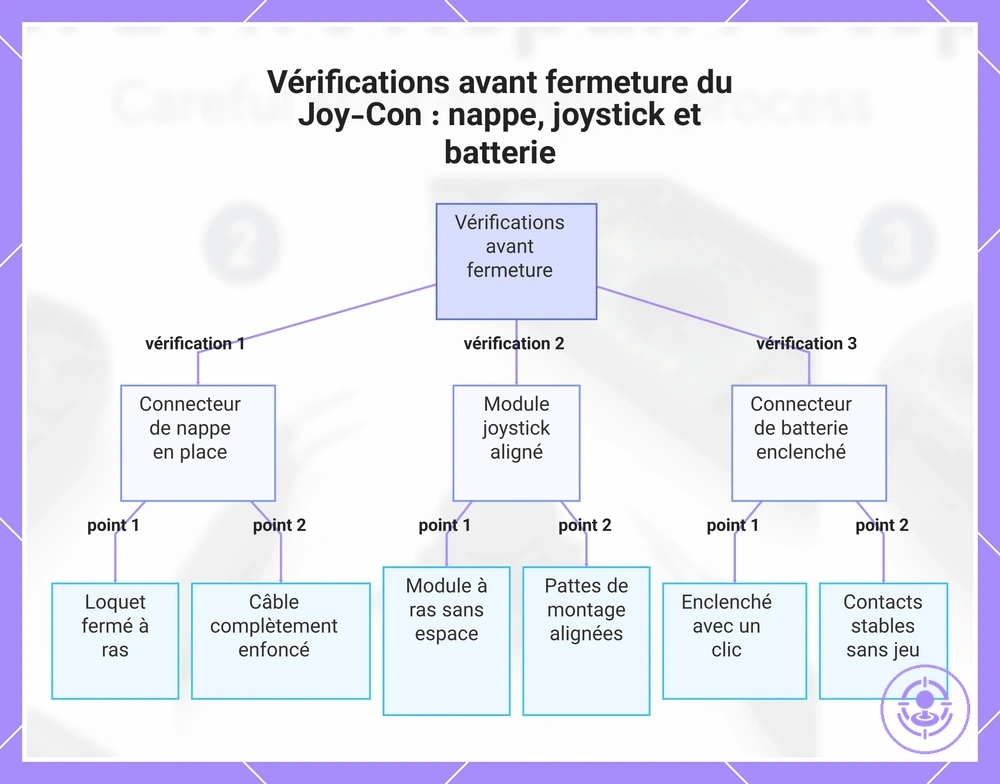

Ce graphique présente les trois vérifications essentielles à effectuer avant de refermer le boîtier du Joy-Con, afin d'éviter les problèmes courants tels que les entrées intermittentes, la dérive et les pannes d'alimentation.

Ordre de remontage et conseils de fermeture pour éviter les câbles pincés et les vis arrachées

Le remontage doit suivre l'ordre inverse du démontage et maintenir les nappes et les fils à l'écart des puits de vis et des joints du boîtier pour éviter les câbles pincés et le faux filetage.

Suivre cet ordre évite les câbles pincés, le faux filetage, la contrainte du boîtier et les vis arrachées, et vous aide à éviter les erreurs fréquentes pendant la réparation.

1. Acheminez tous les câbles le long des chemins prévus avant d'insérer des vis, en vérifiant qu'aucun câble ne repose sur un puits de vis ou près d'un bord de joint pour réduire le risque de câbles pincés.
2. Commencez chaque vis à la main, en la tournant dans le sens antihoraire jusqu'à ce que le filetage s'enclenche le filet, puis dans le sens horaire pour la visser, afin d'éviter le faux filetage dans les puits de vis étroits.
3. Serrez les vis uniquement jusqu'à sentir une butée ferme ; un serrage excessif peut strier les filetages ou contraindre le boîtier.
   • Butée ferme : la vis est sécurisée mais pas forcée ; le boîtier reste généralement plat.
   • Serrage excessif : la vis continue de tourner ; risque de filetages striés ou de puits fissurés.
4. Alignez les deux moitiés du boîtier uniformément le long de tous les joints avant d'enclencher les clips ; un joint mal aligné peut empêcher les clips de s'enclencher complètement.
5. Appuyez sur les clips pour les fermer en séquence, en commençant par un côté et en faisant le tour du boîtier. Écoutez chaque clip s'enclencher ; un espace ou une fermeture irrégulière indique qu'un clip est peut-être bloqué ou qu'un câble est coincé.
6. Après la fermeture, revérifiez le dégagement des câbles en ouvrant légèrement le joint et en recherchant toute nappe ou fil visible près des puits de vis pour détecter un pincement oublié avant qu'il ne cause des dommages.

Pour un contrôle supplémentaire des risques, faites attention à l'acheminement des nappes et aux connexions de la batterie, et serrez les vis uniquement jusqu'à une butée ferme.

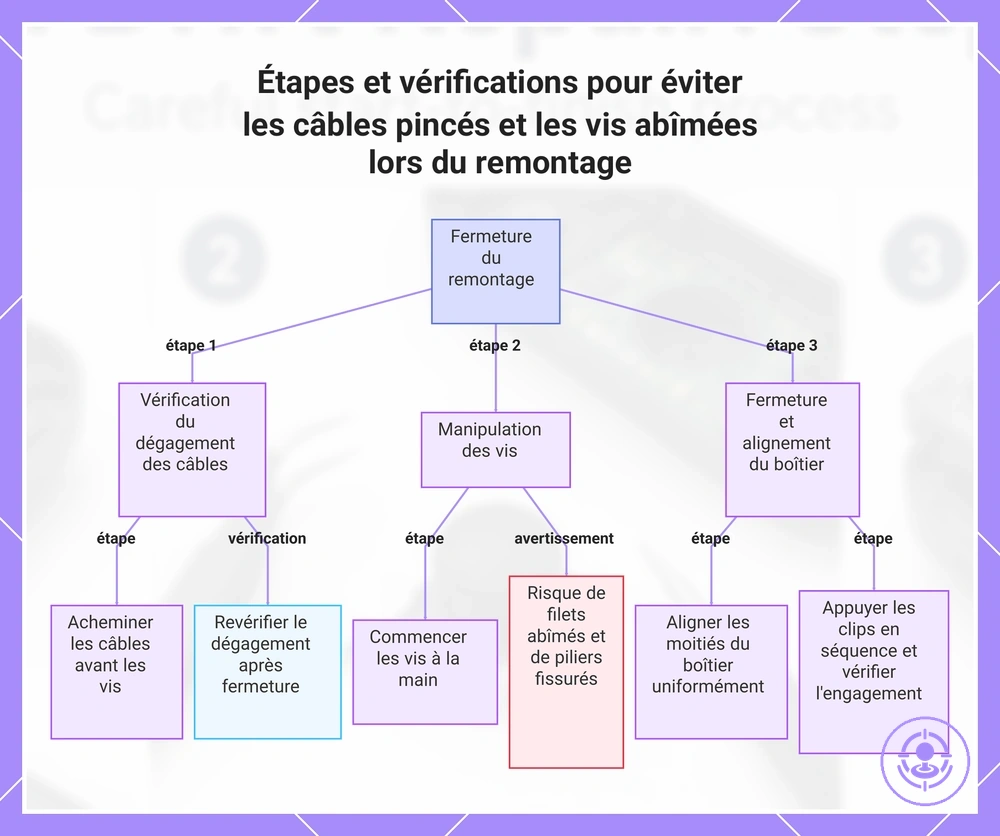

Ce diagramme présente les étapes et vérifications clés pour éviter les câbles pincés, les vis abîmées et autres erreurs courantes de remontage.

Acheminez les nappes proprement et assurez-vous que le connecteur de la batterie est complètement enfoncé

Vérifiez deux points : le trajet de la nappe a suffisamment de dégagement pour éviter le pincement, et le connecteur de la batterie est complètement enfoncé pour éviter les problèmes d'alimentation. Une nappe pincée peut bloquer le verrouillage correct du connecteur, tandis qu'un connecteur de batterie desserré peut entraîner une absence d'alimentation ou des échecs de démarrage. Les indications ci-dessous aident à confirmer ces deux vérifications avant l'assemblage final.

• La nappe repose à plat dans son canal sans plis ni courbures visibles : indique un dégagement suffisant et aide à prévenir le risque de pincement.
• Le connecteur émet un déclic audible lorsqu'on l'enfonce : indique que le loquet est complètement engagé.
• Le dessus du connecteur affleure la surface de la carte : indique qu'il est correctement enfoncé.
• Aucun espace n'est visible entre la fiche et le socle : indique un engagement complet.

Serrez les vis jusqu'à une butée ferme et évitez le faux filetage ou le serrage excessif

Une butée ferme signifie que la vis est serrée juste assez pour maintenir le boîtier solidement.

Ces vérifications aident à prévenir l'arrachement et la contrainte du châssis :

• Alignez la vis droit dans le trou, tournez-la en arrière jusqu'à sentir un déclic, puis vissez-la en avant pour éviter le faux filetage.
• Vérifiez que l'embout du tournevis s'ajuste parfaitement dans la tête de vis pour réduire le risque de dérapage et d'empreinte arrachée.
• Serrez uniquement jusqu'à ce que la vis cesse de tourner facilement. Si la résistance augmente soudainement, arrêtez-vous et desserrez pour éviter de la vis pour éviter un serrage excessif du boîtier pour éviter un serrage excessif du boîtier.
• Si la vis semble serrée mais que le boîtier bouge encore, desserrez et recommencez le filetage pour confirmer l'alignement avant le serrage final.

Vérifications rapides après le remontage avant le calibrage et les tests complets

Les vérifications rapides confirment que la manette s'allume et enregistre les saisies avant le calibrage ; un échec indique généralement un connecteur desserré ou une nappe mal enfoncée. La checklist ci-dessous vérifie l'alimentation, le mouvement du stick et la réponse des boutons, et explique ce que chaque échec suggère.

• Mise sous tension – appuyez sur le bouton sync ou insérez la manette ; si aucune LED ou connexion n'apparaît, le connecteur de la batterie est peut-être desserré.
• Comportement des indicateurs – après l'appairage, une LED qui clignote ou l'absence de LED de joueur indique un problème d'alimentation ou d'enfoncement de la nappe principale.
• Mouvement du stick – déplacez le stick dans toutes les directions et appuyez dessus ; aucune réponse ou un mouvement erratique suggère que la nappe du stick est mal alignée ou que le connecteur n'est pas complètement inséré.
• Réponse des boutons – appuyez sur chaque bouton facial, bouton d'épaule et SL/SR ; une saisie manquante indique généralement que la nappe correspondante n'est pas correctement verrouillée.
• Bouton Home – si le bouton Home ne réveille pas la manette ou n'ouvre pas le menu, la nappe est peut-être pliée ou pas enfoncée à plat.
• Commandes de mouvementCommandes de mouvement – inclinez la manette ; si le gyroscope ne répond pas ou se fige, la nappe de l'IMU est peut-être desserrée ou endommagée.
• Bouton de capture d'écran – testez l'appui sur le bouton ; un échec est souvent lié à la même nappe que le Home ou à un point de verrouillage commun.
• Bouton sync – appuyez pendant l'appairage ; si aucun mode d'appairage ne démarre, la nappe du bouton sync n'établit peut-être pas de contact.

Les échecs de ces vérifications proviennent le plus souvent d'un connecteur de batterie desserré, d'une nappe pas complètement insérée ou d'un loquet non enclenché. Revérifiez les étapes de remontage une étape en arrière au lieu de passer immédiatement au calibrage. Pour un calibrage et tests après la réparation détaillé, consultez le guide lié.

Si la manette semble assemblée mais que les saisies sont erronées — par exemple, un drift du stick sans le toucher — une revérification rapide résout généralement le problème. Ouvrez le boîtier et vérifiez que la nappe du module de stick est enfoncée à plat dans son connecteur et que le loquet est complètement enfoncé.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

Combien de temps prend généralement une première réparation du drift des Joy-Con et pourquoi cela varie

Une première réparation du drift des Joy-Con prend généralement entre 30 minutes et deux heures, mais cette fourchette de temps varie considérablement selon votre expérience et l'état de la manette.

Deux étapes prennent généralement le plus de temps : retirer les vis récalcitrantes qui peuvent être arrachées ou serrées, et détacher avec précaution les petits connecteurs de nappe.

Si vous n'êtes pas familier avec la disposition interne, revérifier chaque étape peut prolonger la session. Plusieurs facteurs expliquent pourquoi le temps de réparation varie entre les premières tentatives :

• Niveau d'expérience – les débutants travaillent plus lentement en apprenant la séquence de démontage, ce qui ajoute un temps significatif par rapport aux réparateurs expérimentés.
• État des vis – les vis coincées ou partiellement arrachées nécessitent une attention supplémentaire, ce qui ralentit le processus.
• Manipulation des connecteurs – les nappes sont fragiles ; les débutants prennent souvent plus de temps pour éviter les déchirures ou les mauvais alignements.
• Réouverture pour repositionner un connecteur – si une nappe n'est pas complètement insérée, vous devrez peut-être démonter à nouveau, ce qui augmente le temps total.
• Rythme du remontage – reconnecter les câbles et aligner correctement le boîtier demande de la patience, surtout lors d'une première tentative.
• Espace de travail et outils – un mauvais éclairage, des tournevis inadaptés ou une zone encombrée peuvent entraîner des tâtonnements et ajouter du temps.

Points d'arrêt et actions de revérification lorsque quelque chose semble anormal en cours de réparation

Un point d'arrêt est le moment où forcer une pièce risque de l'endommager. En cas de résistance inattendue, faites une pause et revérifiez.

Pour un guide complet du montage, consultez le hub du kit de réparation du drift des Joy-Con.

La checklist suivante vous aide à décider quand faire une pause et revérifier à l'aide des points d'arrêt et des actions de revérification décrits ci-dessus. Chaque élément liste le symptôme, la cause probable, l'action de revérification sécurisée et la condition d'arrêt.

• Résistance lors de l'enclenchement d'un clip — Cause probable : l'alignement du clip ou du joint est décalé. Revérification : retirez la pièce et vérifiez que le clip s'aligne avec sa fente ; vérifiez la présence de débris. Condition d'arrêt : si la résistance persiste après le réalignement, ne forcez pas ; inversez l'étape.
• Pas d'alimentation après le remontage — Cause probable : le connecteur de la batterie n'est pas complètement enfoncé. Revérification : déconnectez et reconnectez le câble de la batterie jusqu'à ce qu'il s'enclenche. Condition d'arrêt : si toujours pas d'alimentation, ne forcez pas ; vérifiez que le connecteur n'est pas endommagé et assurez-vous de son enfoncement.
• Aucune saisie du joystick — Cause probable : le loquet de la nappe n'est pas complètement enfoncé. Revérification : ouvrez le loquet, replacez la nappe et fermez le loquet fermement. Condition d'arrêt : si la saisie reste absente, ne forcez pas ; vérifiez l'intégrité de la nappe et l'enfoncement du loquet.
• Les moitiés du boîtier ne se ferment pas à plat — Cause probable : une nappe ou un fil interne est coincé entre les moitiés. Revérification : séparez doucement les moitiés et assurez-vous que tous les câbles sont acheminés dans leurs canaux. Condition d'arrêt : si les moitiés ne se ferment toujours pas, ne forcez pas ; identifiez le composant coincé.

Une erreur courante pour tous les symptômes est de supposer que plus de force résoudra le problème. La revérification sécurisée consiste à inverser la dernière étape et à vérifier l'alignement.
