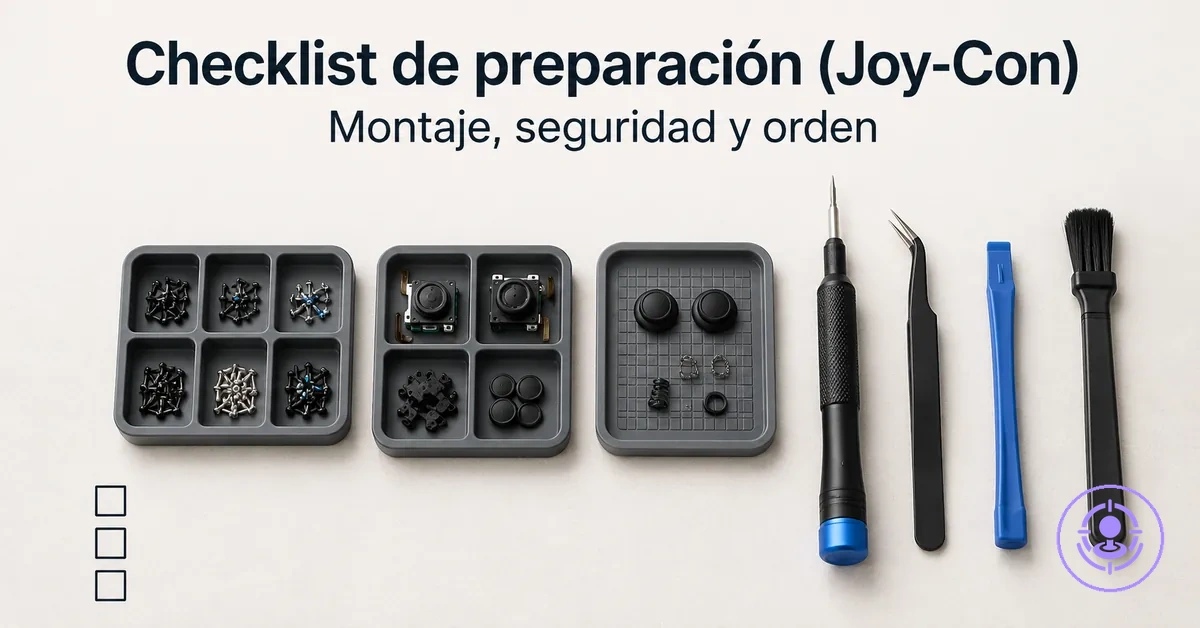

Lista de verificación de preparación del kit de reparación del drift de Joy-Con para un espacio de trabajo seguro y ordenado

La preparación del kit de reparación del drift de Joy-Con consiste en organizar el espacio de trabajo y las herramientas antes de comenzar cualquier desmontaje. Este paso de preparación puede reducir riesgos comunes como perder tornillos pequeños, dañar roscas delicadas o exponer los circuitos a descargas electrostáticas. Ayuda a establecer un espacio de trabajo más seguro y ordenado, pero no garantiza un resultado de reparación específico; el enfoque está en la preparación, no en los pasos de reparación.

• Configuración del espacio de trabajo
• Controles de seguridad
• Preparación de herramientas
• Organización de piezas
• Verificaciones previas finales

Los tornillos dañados, los resortes perdidos o los daños accidentales en los componentes son más probables cuando el espacio de trabajo está desordenado o faltan herramientas. Una lista de verificación de preparación exhaustiva le ayuda a verificar cada dimensión de preparación antes de comenzar. Una vez que estas verificaciones estén en su lugar, estará listo para pasar a la primera verificación de límite de desmontaje.

Confirme cada dimensión de preparación con esta lista de verificación:

• Despeje una superficie de trabajo limpia y bien iluminada y retire cualquier elemento innecesario.
• Reúna herramientas como un destornillador de tres puntas, un destornillador Phillips, pinzas y un spudger o herramienta de apertura de plástico.
• Coloque una alfombrilla magnética o una bandeja para piezas pequeñas para ayudar a mantener organizados los tornillos y componentes y reducir el riesgo de pérdida.
• Verifique que el joystick de repuesto coincida con su modelo específico de Joy-Con: las versiones izquierda y derecha son diferentes.
• Use una muñequera antiestática o toque periódicamente un objeto metálico conectado a tierra para ayudar a evitar descargas electrostáticas.
• Prepare un recipiente pequeño o un área etiquetada para cada tamaño de tornillo y tipo de pieza para evitar mezclar piezas.

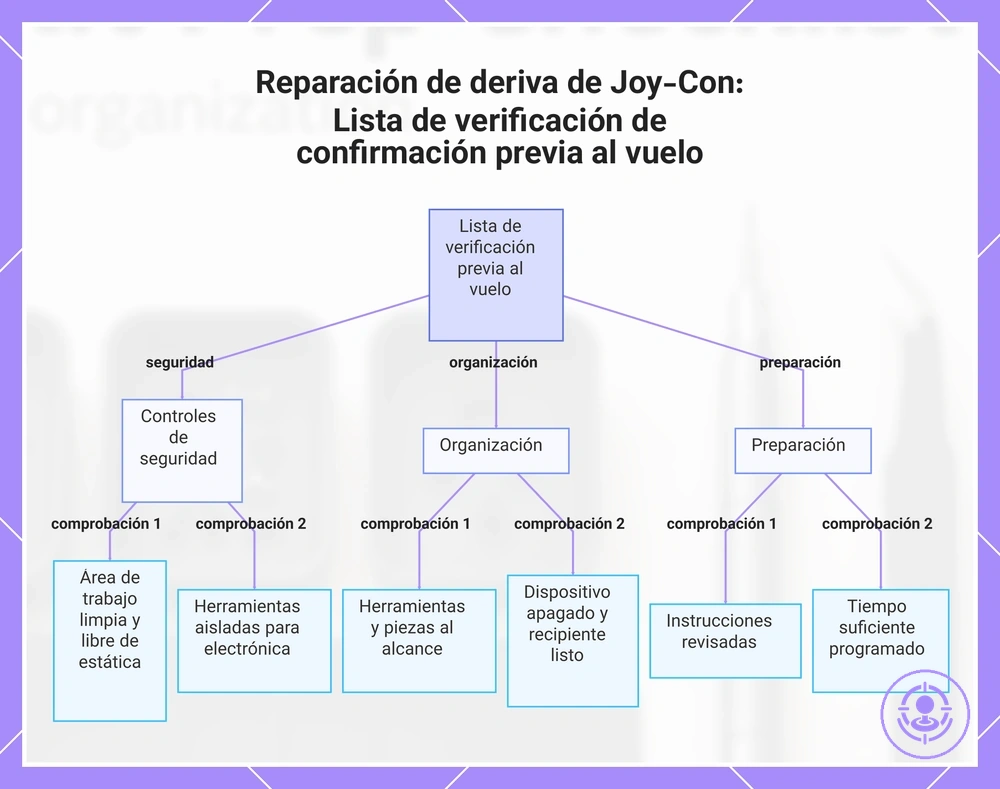

• Realice una verificación previa final: confirme que todas las herramientas estén al alcance de la mano y que sus manos estén limpias antes de tomar un destornillador.

Límites del alcance de preparación y condiciones de parada antes de abrir un Joy-Con

La fase de preparación cubre las verificaciones que realiza antes de comenzar cualquier extracción de tornillos o separación de la carcasa. Cubre la preparación de herramientas, espacio de trabajo y tiempo; si no se cumple alguna condición, corre el riesgo de dañar componentes o perder piezas pequeñas.

Las condiciones de parada que requieren una pausa antes de abrir incluyen:

• Falta de herramientas – el destornillador o spudger necesario no está disponible.
• Espacio de trabajo inestable – la superficie está desordenada o mal iluminada.
• Tiempo insuficiente – es posible que no se pueda completar la tarea en una sola sesión.
• Procedimiento no claro – los pasos para su modelo no están confirmados.

Las verificaciones de preparación son un límite del alcance, no un sustituto del procedimiento de reparación: el hub del kit de reparación del drift de Joy-Con cubre el proceso completo.

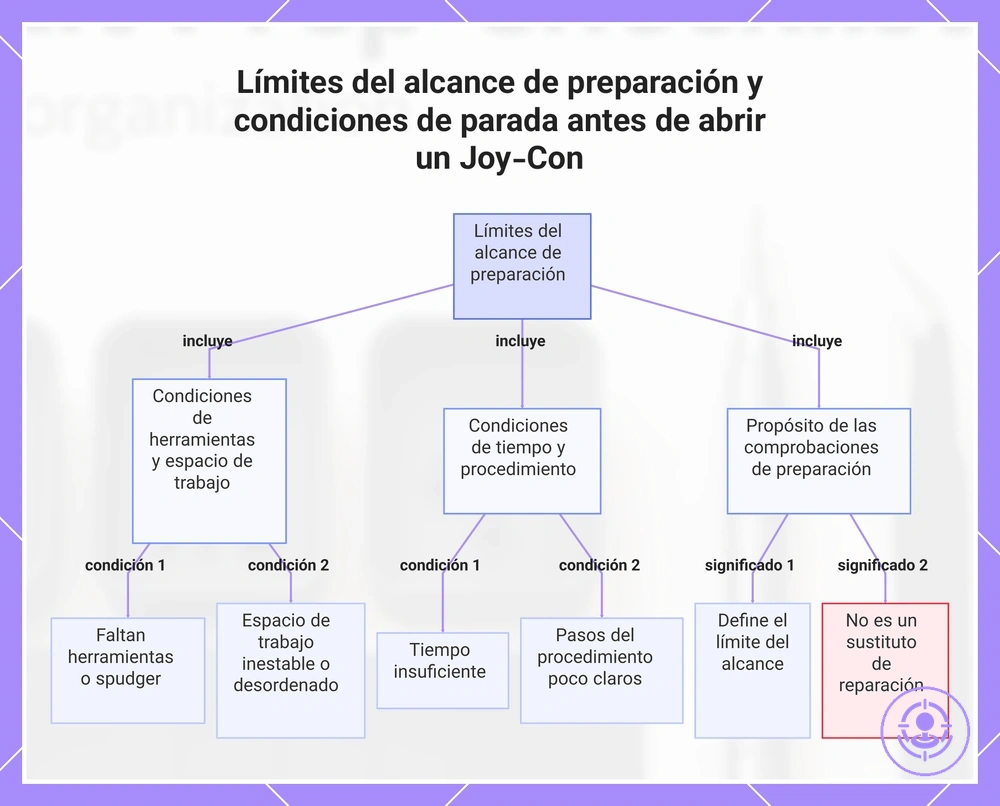

Este gráfico muestra los límites del alcance de preparación y las condiciones de parada antes de abrir un Joy-Con, incluyendo condiciones de herramientas, espacio de trabajo, tiempo y procedimiento, y el propósito de estas comprobaciones.

Qué pertenece a la preparación y qué pertenece al flujo de reparación paso a paso

Las verificaciones de preparación se centran en la seguridad y la disposición; el desmontaje, el reemplazo y el reensamblaje quedan fuera del alcance de esta fase. Esta separación ayuda a evitar errores.

Los pasos de reparación fuera del alcance se cubren en la guía del proceso de reparación paso a paso.

Las verificaciones de preparación incluyen:

• Preparación del espacio de trabajo
• Controles de seguridad
• Preparación de herramientas
• Seguimiento de piezas

Pasos de reparación (fuera del alcance de esta lista de verificación de preparación):

• Desmontaje
• Reemplazo
• Reensamblaje

Esta lista de verificación cubre solo la fase de preparación; no proceda al desmontaje hasta que todos los elementos de preparación estén confirmados.

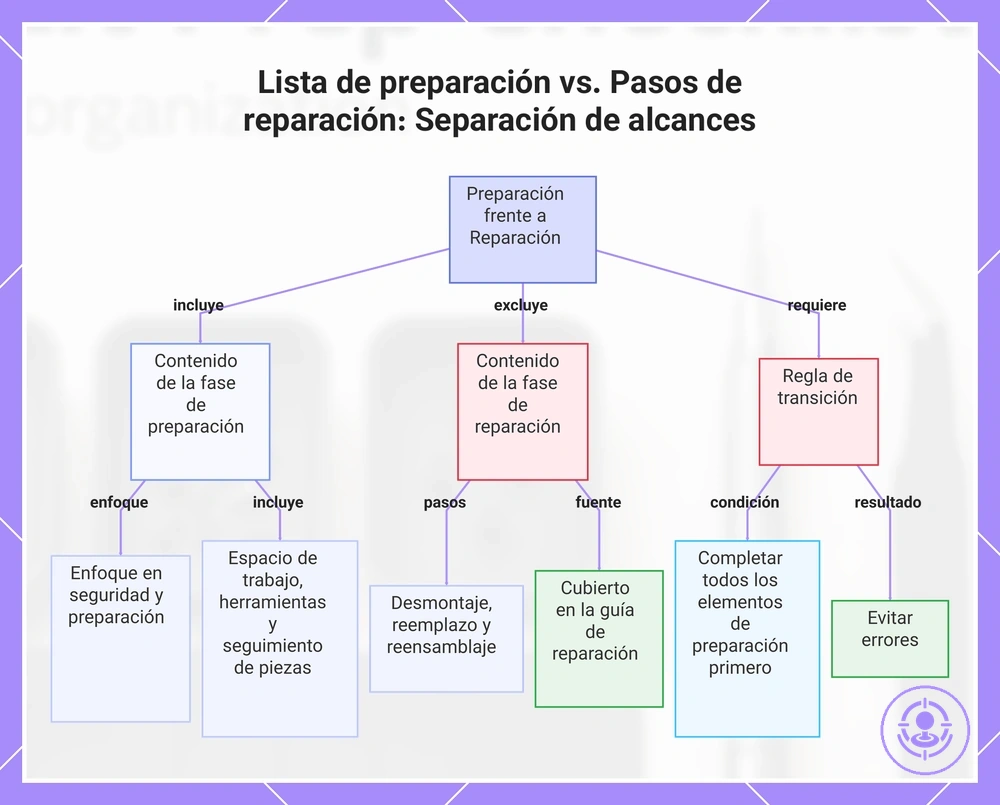

Este gráfico aclara lo que pertenece a la fase de preparación frente a la fase de reparación, destacando la regla de completar todas las comprobaciones de preparación antes de comenzar el desmontaje.

Cuándo detener el bricolaje y usar una ruta de reparación guiada o el servicio oficial

Detenerse es la opción más segura cuando las condiciones de preparación para usar el kit de reparación del drift de Joy-Con generan riesgo o incertidumbre que no puede controlar de manera segura.

Esté atento a estos desencadenantes de parada antes de comenzar:

• Falta del destornillador correcto para cualquier tornillo en las instrucciones del kit
• Incapacidad para controlar la electricidad estática cerca de la placa de circuito o los cables de cinta
• Incertidumbre sobre la orientación del conector o el mecanismo de liberación
• Área de trabajo inestable, desordenada o mal iluminada
• Incomodidad o falta de confianza al manipular componentes adyacentes a la batería

La incertidumbre por sí sola es razón suficiente para hacer una pausa. Una ruta de reparación guiada puede aclarar el paso y reducir el riesgo de daños.

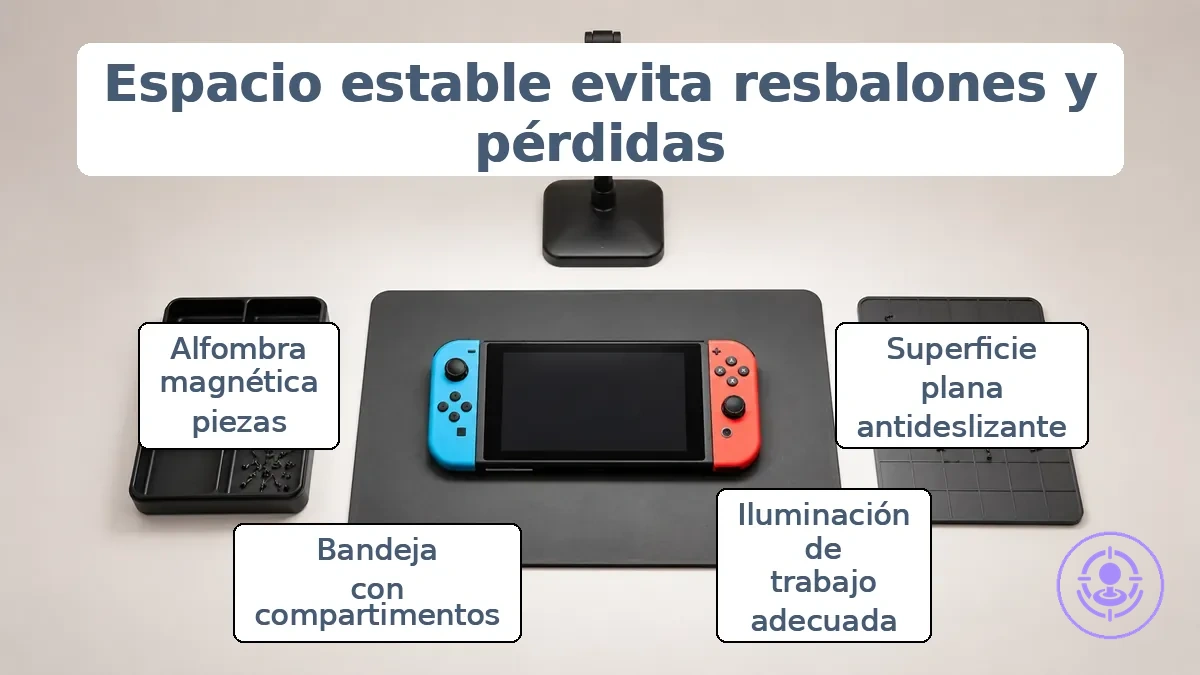

Configuración del espacio de trabajo que evita deslizamientos, piezas perdidas y daños accidentales

Un espacio de trabajo bien estructurado puede reducir deslizamientos, tornillos perdidos y daños accidentales a las herramientas durante un trabajo con el kit de reparación del drift de Joy-Con al controlar tres atributos clave: estabilidad de la superficie, visibilidad clara y contención de piezas. La eficacia de cada elección de disposición depende de qué tan bien se adapte al entorno de reparación. Una superficie estable reduce el riesgo de que las herramientas se deslicen, mientras que una iluminación adecuada ayuda a detectar tornillos pequeños antes de que desaparezcan.

Una configuración libre de distracciones con cables y herramientas organizados también reduce la probabilidad de volcar un contenedor o dejar caer un destornillador. Estas elecciones de disposición normalmente no afectan el procedimiento de reparación, pero crean condiciones que pueden reducir el riesgo de errores.

• Estabilidad
  • Use una superficie plana y antideslizante que no se mueva durante el montaje.
  • Asegure la carcasa del Joy-Con con una alfombrilla o soporte que no deje marcas.
• Visibilidad
  • Coloque una luz de trabajo para reducir las sombras sobre el área de trabajo.
  • Mantenga el espacio de trabajo libre de residuos que puedan ocultar piezas pequeñas.
• Contención
  • Coloque una bandeja de piezas con compartimentos para organizar los tornillos por tamaño.
  • Use una alfombrilla magnética para atrapar componentes metálicos caídos.
  • Mantenga una zona limpia alrededor del área de reparación para reducir el riesgo de que las piezas rueden y se pierdan.

Superficie estable, iluminación y visibilidad para tornillos y conectores pequeños

Para una reparación segura del drift de Joy-Con, necesita una superficie estable, iluminación adecuada y visibilidad clara de tornillos y conectores pequeños. Sin esto, incluso un componente de repuesto bien adaptado puede provocar desalineación o roscas dañadas.

El ángulo de iluminación reduce el brillo para mejorar la alineación al insertar conectores, y una superficie estable permite aplicar presión controlada para reducir el riesgo de que el destornillador se salga al apretar tornillos pequeños.

• La superficie es plana, antideslizante y está colocada a una altura de trabajo cómoda.
• La fuente de luz es ajustable y está colocada para minimizar el brillo en tornillos y conectores pequeños.
• La ampliación (si es necesaria) facilita ver las cabezas de los tornillos pequeños y los pines de los conectores.
• El área de trabajo está libre de desorden que pueda desalinear los componentes.
• Se dispone de un apoyo para la mano o la muñeca para estabilizar la herramienta durante los ajustes finos.

Estas verificaciones no requieren equipo especializado; una superficie de escritorio estable y bien iluminada normalmente las cumple.

Zona limpia y control del polvo para proteger los componentes internos durante la preparación

Preparar un kit de reparación del drift de Joy-Con en una zona limpia puede reducir el riesgo de que el polvo y los residuos entren en los componentes internos durante el montaje. La contaminación por partículas en suspensión durante la preparación puede comprometer la fiabilidad de los conectores y aumentar la probabilidad de que los residuos interfieran con los puntos de contacto.

Un área de trabajo ordenada con una superficie cubierta limita la acumulación de pelusa y polvo. La preparación de las piezas debe minimizar el tiempo de exposición para reducir el riesgo de residuos. Estas acciones se aplican solo al entorno de preparación y no implican limpiar los componentes del kit de reparación.

Estas acciones mantienen un entorno de preparación limpio:

• Designar un área de preparación limpia alejada de zonas de alto tránsito.
• Cubrir la superficie de trabajo con una alfombrilla o paño que no suelte pelusa.
• Mantener todos los componentes del kit de reparación en contenedores sellados hasta su uso.
• Eliminar el polvo de las manos y la ropa antes de manipular las piezas.
• Devolver los componentes no utilizados al almacenamiento sellado inmediatamente después de la preparación.

Precauciones de seguridad para la manipulación de componentes electrónicos antes de abrir la carcasa

Las precauciones de seguridad antes de abrir la carcasa del Joy-Con reducen el riesgo de cortocircuitos eléctricos y daños en los componentes durante la reparación con un kit de reparación del drift. La condición más crítica es lograr el estado adecuado del dispositivo antes de abrir la carcasa.

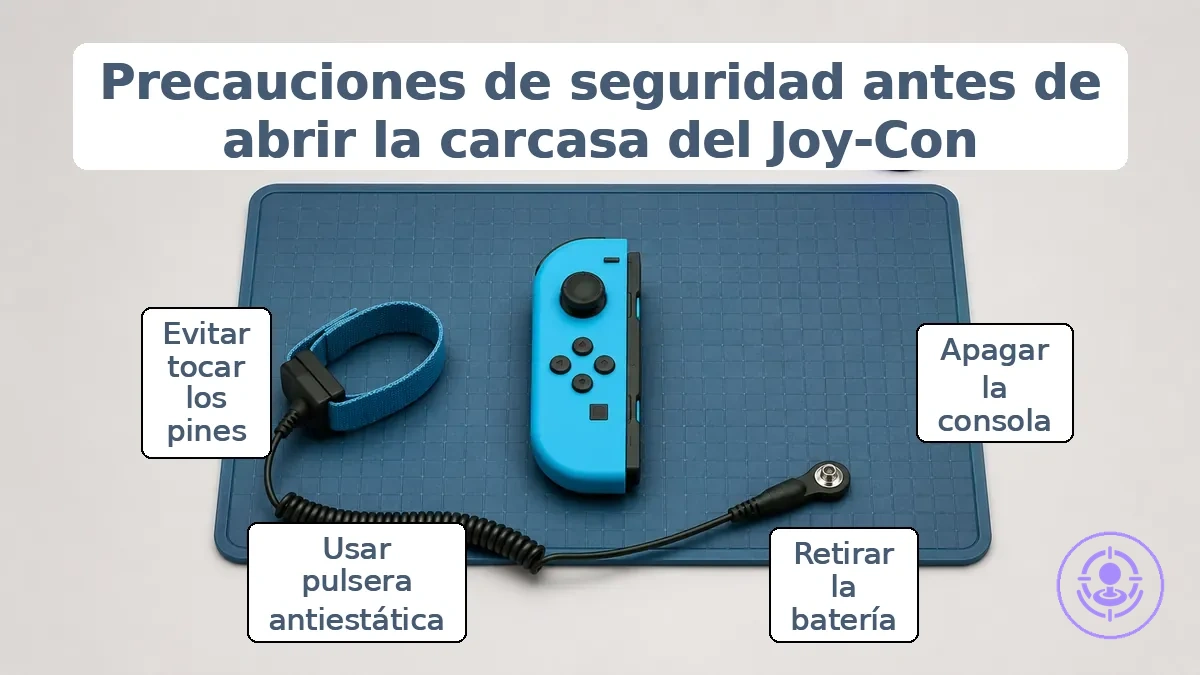

El diagrama organiza los controles de seguridad principales por prioridad de riesgo, indicando qué verificaciones realizar primero antes del desmontaje.

Recorra la lista de verificación en orden, comenzando por el control de mayor riesgo — el aislamiento eléctrico — y luego pasando al control de estática y la manipulación de conectores.

1. Apague la consola Nintendo Switch y desconecte el Joy-Con para eliminar el flujo de corriente y ayudar a prevenir un cortocircuito no intencionado.
2. Retire cualquier batería o fuente de alimentación externa para aislar el circuito.
3. Trabaje sobre una superficie segura contra la estática y use una muñequera de conexión a tierra para reducir el riesgo de daños por ESD en componentes sensibles.
4. Evite tocar los pines internos del conector con las manos desnudas o herramientas metálicas; la descarga estática puede causar fallos intermitentes después del reensamblaje.
5. Use una herramienta de baja fuerza y no conductora al hacer palanca en el conector de la batería para ayudar a evitar doblar pines o provocar cortocircuitos en los contactos.
6. Mantenga el espacio de trabajo libre de residuos conductores y líquidos que puedan crear una ruta no intencionada para la corriente.
7. Sujete los cables de cinta por los bordes y evite tirar de los hilos para ayudar a prevenir desgarros o que el conector se afloje.
8. Si la batería parece hinchada o dañada, deténgase y no continúe; una batería dañada puede tener fugas o incendiarse si se somete a tensión.

Seguir estas precauciones no garantiza una reparación sin daños, pero reduce la probabilidad de una falla eléctrica durante el desmontaje.

Pasos de apagado, desconexión y manipulación que reducen el riesgo de cortocircuito

Antes de usar un kit de reparación del drift de Joy-Con, apague el Joy-Con y desconéctelo de la consola. Esto reduce la probabilidad de que exista una ruta de alimentación activa durante la manipulación, disminuyendo el riesgo de cortocircuito.

Estas verificaciones externas confirman que el dispositivo es seguro de manipular antes de continuar:

1. Confirme que el Joy-Con esté completamente desconectado de la consola.
2. Verifique que la consola misma esté apagada y desconectada de cualquier fuente de alimentación.
3. Compruebe que no haya cables de carga conectados al Joy-Con o a la consola.
4. Coloque el Joy-Con sobre una superficie limpia, seca y no conductora.
5. Trabaje en un área segura contra la estática, alejada de la humedad.
6. Evite presionar cualquier botón mientras manipula el Joy-Con para reducir entradas accidentales.
7. Mantenga la herramienta de reparación alejada de los contactos metálicos hasta que se confirme que el dispositivo está apagado.

Estas son solo verificaciones externas, no desmontaje interno. No garantizan la prevención de cortocircuitos: una manipulación segura requiere completar cada verificación antes de continuar.

Precauciones antiestáticas y prácticas de conexión a tierra para componentes electrónicos pequeños

Tomar precauciones antiestáticas al prepararse para reparar un Joy-Con puede reducir la probabilidad de dañar piezas internas sensibles. Incluso una descarga estática demasiado pequeña para sentirla puede dañar los componentes del circuito, por lo que controlar la estática antes de tocar la placa es fundamental.

La eficacia del control de estática depende de las condiciones de manipulación, como la humedad y si se conecta a tierra correctamente. Antes de abrir el controlador, asegúrese de que los siguientes controles de conexión a tierra y del entorno estén implementados:

• Use una muñequera antiestática conectada a tierra a una superficie de trabajo o a metal sin pintar.
• Toque un objeto metálico con conexión a tierra, como una tubería de agua o una pata de mesa metálica, antes de manipular componentes.
• Use una alfombrilla antiestática conectada a un punto de tierra común.
• Mantenga la humedad en su área de trabajo a un nivel moderado; el aire seco aumenta la acumulación de estática.
• Retire el plástico, el poliestireno expandido y las telas sintéticas del área de trabajo, ya que retienen cargas estáticas.
• Guarde las piezas de repuesto en bolsas antiestáticas hasta que esté listo para instalarlas.
• Evite trabajar con componentes electrónicos cuando use ropa que genere estática, como lana o nailon.

Precauciones sobre la batería y los conectores que afectan la preparación y organización seguras

Las áreas adyacentes a la batería y los conectores delicados en un kit de reparación del drift de Joy-Con requieren una manipulación de baja fuerza y bajo riesgo desde el principio, porque los cables de cinta cerca de la batería son frágiles y el esfuerzo excesivo o la perforación pueden crear peligros como fallos en los conectores o daños en el área de la batería. Siga estos comportamientos de no hacer para mantener segura el área de preparación:

• No tire de los cables de cinta; use la pestaña o lengüeta designada para liberar los conectores delicados.
• No aplique fuerza a los terminales o conectores de la batería; la manipulación con baja fuerza reduce el esfuerzo y los riesgos de cortocircuito.
• No doble ni pellizque los cables de cinta flexibles cerca del compartimento de la batería; doblarlos puede causar fractura interna.
• No use herramientas metálicas para hacer palanca en los conectores de la batería; las herramientas de plástico o las pestañas de los cables reducen el peligro de perforación.
• No intente desconectar los cables de la batería tirando del propio cable; sujete el cuerpo del conector.
• No deje herramientas o componentes sueltos apoyados sobre el área de la batería; el peso puede crear presión no intencionada.
• No omita la inspección de las pestañas de los conectores antes de aplicar fuerza de separación; una pestaña atascada indica posible esfuerzo.

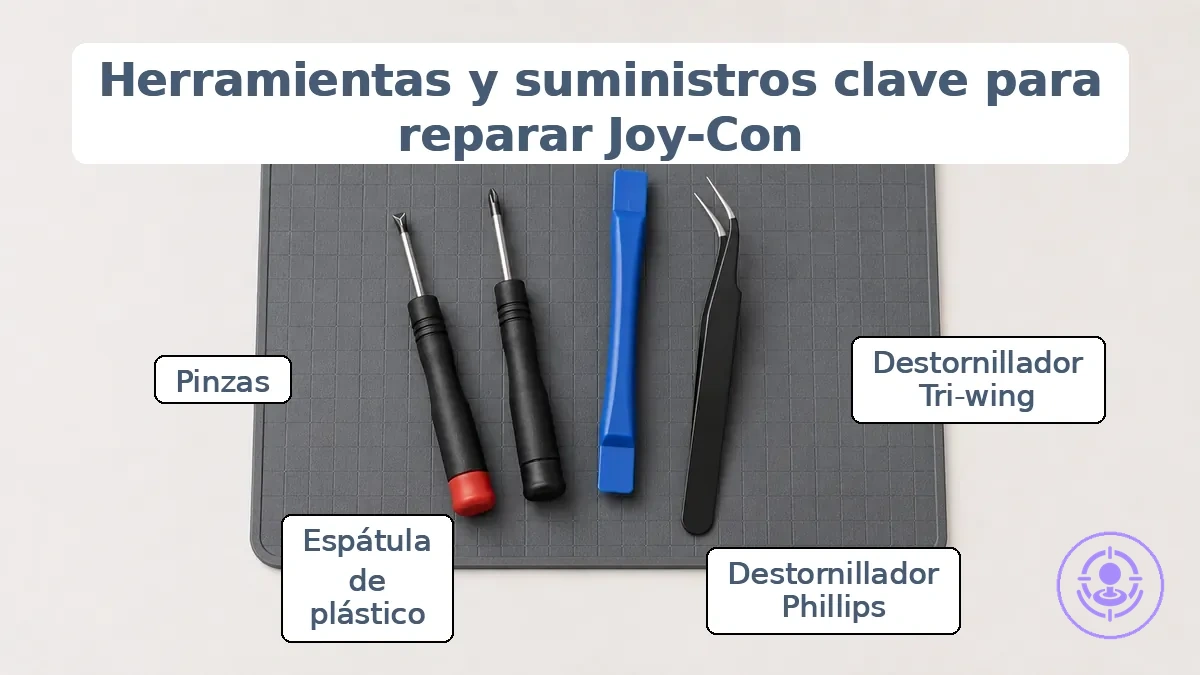

Herramientas y suministros que debe preparar antes de comenzar la reparación del Joy-Con

Preparar las herramientas adecuadas antes de abrir un Joy-Con evita tener que improvisar durante la reparación, lo que puede dañar los tornillos o los componentes. A menudo se requiere un destornillador de precisión con una punta tri-wing Y00 para que coincida con los pequeños tornillos empotrados; usar el destornillador incorrecto redondea las cabezas y complica la reparación.

Usar los destornilladores y tornillos adecuados ayuda a garantizar que las cabezas tri-wing y Phillips encajen correctamente, reduciendo la probabilidad de que el destornillador se salga. Un spudger de plástico proporciona una superficie de palanca que no daña y protege la carcasa de arañazos, mientras que las pinzas ayudan a guiar los cables de cinta frágiles sin rasgarlos.

Organizar los tornillos en una alfombrilla magnética o en un organizador de piezas pequeñas evita la pérdida y ayuda a mantener el orden de reensamblaje.

La siguiente lista de verificación agrupa las herramientas por función. Los elementos imprescindibles son necesarios para un desmontaje seguro; los elementos recomendables mejoran la estabilidad y reducen el riesgo.

Herramientas imprescindibles

• Destornillador de precisión tri-wing Y00 (para los tornillos pequeños de tres puntas empotrados en la carcasa del Joy-Con)
• Destornillador de precisión Phillips #00 (para tornillos internos como los de la batería y los soportes)
• Herramienta de apertura de plástico o spudger (no daña la superficie, ayuda a separar la carcasa sin rayarla)
• Pinzas (para manipular cables de cinta delicados y tornillos pequeños)
• Organizador de piezas o alfombrilla magnética (mantiene los tornillos agrupados y ayuda a evitar que se pierdan)

Estabilizadores recomendables

• Tornillos tri-wing de repuesto (por si los originales se dañan al extraerlos)
• Muñequera antiestática (minimiza el riesgo de descarga electrostática)
• Lupa con luz o lámpara frontal (mejora la visibilidad de componentes pequeños)

Herramientas principales del kit que debe verificar para un ajuste y control adecuados antes de la primera extracción de tornillos

Un ajuste correcto del destornillador puede reducir el riesgo de dañar un tornillo tri-wing durante la primera extracción, especialmente dada la poca profundidad de rosca de los tornillos Y00 en las carcasas de Joy-Con. Antes de comenzar, verifique lo siguiente para mantener un acoplamiento estable y una presión controlada, y reducir la probabilidad de que el destornillador se salga (cam-out).

• Confirme que la punta del destornillador sea tri-wing (Y00) y que encaje completamente en la cabeza del tornillo.
• Compruebe que el eje del destornillador esté perpendicular al tornillo para mantener un ángulo estable.
• Asegúrese de que el mango del destornillador permita una presión controlada sin resbalar.
• Verifique que la punta del destornillador no esté desgastada o redondeada (aumenta el riesgo de cam-out).
• Inserte suavemente el destornillador para probar el ajuste y sentir el acoplamiento sin aplicar fuerza.
• Confirme que la cabeza del tornillo esté libre de residuos que puedan hacer que el destornillador resbale.
• Compruebe que la superficie de trabajo y la posición de la mano permitan un ángulo estable durante todo el giro.

Si el destornillador no encaja completamente, el tornillo puede ser de otro tipo o la punta puede necesitar reemplazo. Estas verificaciones reducen el riesgo de un tornillo dañado antes de comenzar la extracción, pero no sustituyen una manipulación cuidadosa durante el primer giro.

Herramientas de apoyo que reducen deslizamientos y tensión en las piezas durante la manipulación

Los spudgers que no marcan, las herramientas de apertura de plástico y las pinzas de precisión ayudan a reducir deslizamientos y tensión en las piezas durante la manipulación. Usadas correctamente, minimizan el riesgo de rayaduras, desgarros o caídas de componentes delicados durante el desmontaje. Antes del desmontaje, compruebe que su kit de reparación del drift de Joy-Con incluye las herramientas necesarias para cada tarea.

• Agarre – Las pinzas de precisión con un agarre texturizado pueden proporcionar un control firme al manipular tornillos y conectores pequeños, reduciendo los deslizamientos.
• Separación sin marcas – Un spudger que no marca puede hacer palanca en cables de cinta y clips de la carcasa ayudando a evitar rayaduras o daños en la superficie.
• Recogida de piezas – Una herramienta de apertura de plástico puede levantar cables flexibles delicados y adhesivos con su borde fino y romo, ayudando a evitar desgarros.
• Almacenamiento – Una bandeja de piezas con compartimentos puede mantener tornillos y componentes pequeños organizados, ayudando a prevenir la pérdida accidental o la tensión por tener que buscarlos.
• Superficie de trabajo antideslizante – Una alfombrilla de silicona puede proporcionar una base estable y antideslizante que mantiene el Joy-Con en su lugar durante la manipulación.
• Control de estática – Un cepillo antiestático puede eliminar residuos sin acumular carga que pueda estresar componentes electrónicos sensibles.
• Elevación por succión – Una ventosa pequeña puede levantar la batería o el panel de pantalla ayudando a evitar aplicar fuerza de pinzamiento que pueda dañar los conectores.

Sistema de organización de tornillos y piezas pequeñas para evitar confusiones

Configurar un sistema de organización de tornillos y piezas pequeñas antes del desmontaje evita confusiones y pérdidas de piezas durante el reensamblaje. Esta lista de verificación confirma que su sistema rastrea cada pieza desde la extracción hasta el reensamblaje.

• Separe los tornillos, resortes y protectores en sus propios contenedores o compartimentos.
• Etiquete cada contenedor o zona con el nombre de la pieza o el número del paso de desmontaje.
• Coloque las piezas metálicas pequeñas sobre una alfombrilla magnética para evitar que rueden y se pierdan.
• Mantenga la bandeja de piezas o los contenedores etiquetados al alcance de la mano durante todo el reensamblaje.
• Use etiquetas o pegatinas con códigos de color para distinguir piezas de aspecto similar de diferentes secciones.
• Tome una foto de la disposición original de los tornillos antes de extraerlos para confirmar la colocación más adelante.
• Ordene los contenedores en el orden en que se retiran las piezas (la carcasa exterior primero, luego las piezas internas).
• Asegúrese de que todos los contenedores estén estables y seguros antes de mover el espacio de trabajo o transportar piezas.

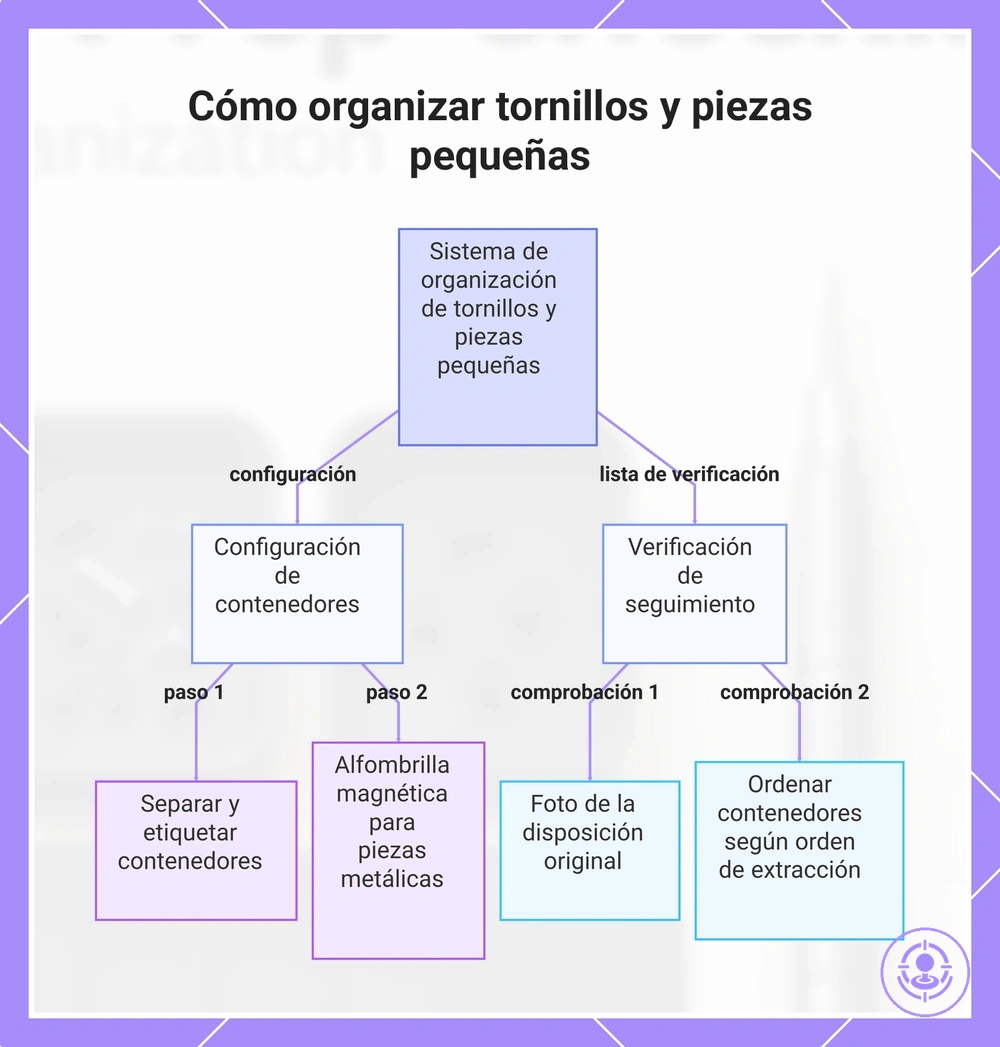

Este diagrama muestra los pasos clave de configuración y las comprobaciones para evitar confusiones durante el desmontaje y el montaje.

Seguimiento de tornillos con una alfombrilla magnética, bandejas de piezas y zonas etiquetadas

El seguimiento de tornillos con una alfombrilla magnética y zonas etiquetadas reduce el riesgo de colocación incorrecta al crear un mapa visual que mejora la precisión de recuperación durante el reensamblaje.

Configurar zonas etiquetadas en el orden de reensamblaje antes de comenzar el proceso del kit de reparación del drift de Joy-Con ayuda a mantener la separación izquierda y derecha y reduce la probabilidad de intercambiar tornillos. Esta lista de verificación ayuda a verificar que su sistema de seguimiento de tornillos esté listo para un reensamblaje seguro:

• Coloque una alfombrilla magnética sobre una superficie de trabajo plana cerca de la bandeja de piezas.
• Asigne zonas etiquetadas para cada grupo de tornillos según el orden de desmontaje, separando los grupos izquierdo y derecho en zonas distintas para evitar el uso cruzado.
• Etiquete cada zona con un identificador claro, como la ubicación o función del tornillo.
• Mantenga una bandeja pequeña para piezas cerca para contener componentes no magnéticos o tornillos adicionales.
• Verifique que cada tornillo esté colocado de forma segura en su zona antes de pasar al siguiente paso.
• Verifique que la disposición de las zonas coincida con la secuencia de reensamblaje para reducir errores.

Contención de piezas pequeñas para resortes, tapas y piezas frágiles

Al preparar un kit de reparación del drift de Joy-Con, mantener contenidos los resortes, tapas y otras piezas frágiles reduce el riesgo de pérdida y ayuda a prevenir la contaminación. Un contenedor con tapa segura permite trabajar de uno en uno y evita que las piezas se mezclen. Esta verificación previa se centra en la preparación, no en la reparación en sí.

Use estos hábitos de contención para reducir el riesgo de pérdida y contaminación durante la preparación.

• Use una caja de almacenamiento de piezas pequeñas con compartimentos para resortes y tapas.
• Mantenga la tapa cerrada cuando no esté extrayendo una pieza activamente.
• Coloque las piezas frágiles en un contenedor separado para evitar daños.
• Extraiga y organice las piezas de una en una para evitar mezclarlas.
• Etiquete los compartimentos si existen varios tamaños de resortes.
• Verifique que los contenedores estén limpios y libres de residuos.
• Asegure las tapas después de cada paso para minimizar el riesgo de pérdida.

Hábitos de documentación que protegen la orientación y la precisión del reensamblaje

La documentación ligera (como una foto rápida o una nota) registra la orientación de los conectores y cables antes del desmontaje, lo que reduce los errores de reensamblaje en cables de cinta de aspecto similar.

Cada conector tiene un atributo de orientación específico: la ruta de enrutamiento del cable, la posición del pestillo o la colocación izquierda/derecha. Una foto o nota etiquetada puede registrar estos atributos, asignándolos a sus posiciones correctas. Por ejemplo, fotografiar los cables de los botones de los hombros izquierdo y derecho antes de extraerlos ayuda a evitar intercambiarlos durante el reensamblaje. Centre la documentación en los detalles de orientación en lugar de en todo el proceso de montaje.

Estos puntos de control clave previenen errores comunes de orientación e inversión durante el reensamblaje:

• Fotografíe cada conector antes de desconectarlo, mostrando su ruta de cable, orientación del pestillo y ruta de enrutamiento a través de clips o guías.
• Etiquete los cables con los números de conector correspondientes o marcas izquierda/derecha.
• Anote el orden de los cables de cinta apilados (por ejemplo, qué cable está encima).
• Marque la orientación frontal/posterior de los circuitos flexibles antes de la extracción.
• Cree una foto de referencia de la disposición interna completa antes de comenzar.
• Verifique que cada etiqueta coincida con su destino previsto antes del reensamblaje.
• Almacene las fotografías y notas en un único archivo accesible para consulta secuencial.

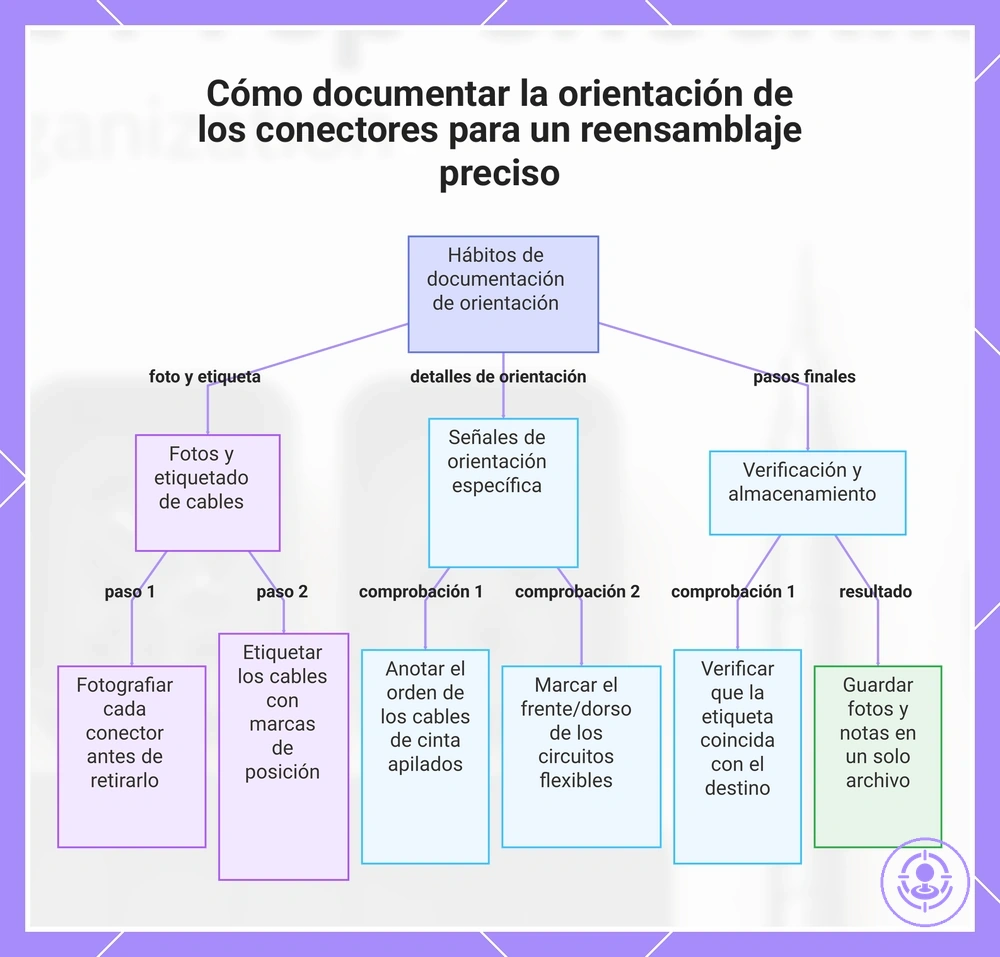

Este diagrama muestra los hábitos de documentación recomendados y los puntos clave de verificación para evitar errores de orientación e inversión durante el reensamblaje del dispositivo.

Puntos de control fotográficos para el enrutamiento de cables, la orientación de conectores y el orden de las piezas

Los puntos de control fotográficos para el enrutamiento de cables, la orientación de conectores y el orden de las piezas en un Joy-Con reducen los errores de reensamblaje al conservar la disposición original como referencia.

Este enfoque es más útil cuando la ruta del cable no es obvia o cuando varios conectores comparten formas similares. Unas pocas fotografías específicas muestran cómo estaba colocado cada cable o hilo antes del desmontaje.

• Ruta general de enrutamiento del cable antes de desconectar cualquier conector
• Orientación del conector que muestra qué lado mira hacia arriba o qué borde se alinea con una muesca
• Orden de las piezas de componentes apilados, como soportes o protectores, antes de la extracción
• Primer plano de cualquier pestillo o lengüeta de bloqueo antes de soltarlo
• Ángulo del cable donde se dobla alrededor de un poste de tornillo o borde del marco
• Posición de cualquier tira adhesiva o cinta que asegure el cable
• Secuencia de conectores en un cable compartido, especialmente cuando los recuentos de pines difieren
• Fotografía final del montaje después de confirmar el enrutamiento, antes de cerrar la carcasa

Limite los puntos de control a los momentos más difíciles de recordar; demasiadas fotografías ralentizan el proceso. El objetivo es una referencia fiable que apoye una manipulación cuidadosa, no reemplazarla.

Etiquetado simple para evitar confusiones entre izquierda y derecha y una alineación invertida

Al reensamblar un kit de reparación del drift de Joy-Con, el etiquetado simple de cada grupo de piezas antes de la extracción puede reducir el riesgo de confusiones entre izquierda y derecha y errores de alineación invertida, especialmente en piezas de aspecto similar como los botones de los hombros o los conjuntos de gatillos.

Las marcas claras y las etiquetas adhesivas ayudan a mantener la orientación, pero el etiquetado solo funciona cuando se aplica de manera consistente y se mantiene al mínimo. Los siguientes puntos de control ayudan a prevenir errores comunes de etiquetado que generan riesgos de intercambio y errores de alineación:

• Marque cada pieza pequeña con una etiqueta adhesiva que indique la orientación izquierda o derecha antes del desmontaje.
• Utilice marcas de alineación en los cables flexibles para evitar conexiones invertidas durante la reconexión.
• Agrupe los tornillos de cada pieza y etiquete el grupo según su ubicación original.
• Coloque una etiqueta rápida antes de extraer cualquier pieza que tenga una contraparte simétrica.
• Mantenga las etiquetas visibles y en superficies sin contacto para evitar interferir con el reensamblaje.
• Retire las etiquetas solo tras la verificación final de la colocación y alineación correctas.

Lista de verificación de confirmación previa antes del primer paso de apertura

La lista de verificación de confirmación previa es la comprobación final antes del primer paso de apertura del kit de reparación del drift de Joy-Con. Verifica los controles de seguridad, la organización y la disposición. No garantiza el éxito, pero ayuda a reducir errores evitables. Realice esta verificación por separado de las instrucciones de reparación para detectar preparaciones pasadas por alto.

Antes de abrir el Joy-Con, revise estas comprobaciones agrupadas de seguridad, organización y disposición:

Controles de seguridad:

• Área de trabajo limpia y sin riesgos de estática. Si no es así, deténgase y limpie.
• Herramientas aisladas y adecuadas para componentes electrónicos. Si no es así, deténgase y busque las adecuadas.
• Sin líquidos ni desorden cerca de la superficie de trabajo. Si los hay, deténgase y retírelos.

Organización:

• Todas las herramientas y piezas necesarias al alcance. Si falta alguna, deténgase y reúnalas.
• Joy-Con apagado y desconectado de la consola. Si está conectado, deténgase y desconéctelo.
• Contenedor listo para tornillos y piezas pequeños. Si no es así, deténgase y prepárelo.

Disposición:

• Instrucciones de reparación accesibles y revisadas. Si no es así, deténgase y revíselas.
• Tiempo suficiente reservado para abrir sin prisas. Si no tiene tiempo, deténgase y programe la reparación para más tarde.
• Regla de parada: si alguna condición no se cumple, corríjala antes de continuar. No continúe hasta que todas las condiciones estén en orden.

Este gráfico describe la lista de verificación de confirmación previa al vuelo con tres grupos de comprobaciones para garantizar seguridad, organización y preparación antes de abrir un Joy-Con.

Confirmación de seguridad: control de estática, estado de alimentación y presión de herramienta controlada

Antes de aplicar cualquier fuerza de apertura, verifique que el control de estática esté activo, que el estado de alimentación del dispositivo sea apagado y que la herramienta de presión esté configurada a un nivel controlado. Estas tres condiciones reducen el riesgo de cortocircuito, daños en componentes y deslizamiento.

Si alguna de estas verificaciones falla, revise la sección errores a evitar antes de empezar antes de continuar.

1. Verifique que el estado de alimentación del dispositivo sea apagado y que no haya ninguna batería o fuente de alimentación conectada.
2. Confirme que su estación de trabajo incluya medidas de control de estática, como una alfombrilla antiestática o una muñequera.
3. Configure su herramienta de apertura a un nivel de presión controlado que coincida con las indicaciones de la herramienta.
4. Compruebe que la punta de la herramienta esté alineada para aplicar presión constante sin fuerza repentina.
5. Asegúrese de que el área alrededor de la costura esté libre de residuos que puedan alterar la distribución de la presión.
6. Vuelva a comprobar el estado de alimentación después de cualquier paso preparatorio para asegurarse de que no haya un encendido accidental.
7. Confirme que el control de estática se mantiene durante todo el proceso evitando telas sintéticas o superficies sin conexión a tierra.
8. Pruebe la herramienta de presión en una superficie no crítica para confirmar la presión controlada y reducir el riesgo de deslizamiento.

Confirmación de organización: mapa de tornillos, contenedores y una zona limpia de reensamblaje

Antes de comenzar una reparación del drift de Joy-Con, confirme que el mapa de tornillos esté correctamente dispuesto, que los contenedores tengan las tapas cerradas y que la zona limpia de reensamblaje esté limpia. Esto reduce el riesgo de colocación incorrecta de tornillos y de piezas faltantes después.

Verifique cada uno de los siguientes puntos antes de abrir el Joy-Con. No continúe hasta que todas las verificaciones estén satisfechas.

• El mapa de tornillos está etiquetado y coincide con la disposición de tornillos del modelo de Joy-Con.
• Cada contenedor tiene una tapa cerrada para evitar que las piezas pequeñas se dispersen.
• Los contenedores están colocados al alcance de la mano para evitar alterar el orden del mapa de tornillos.
• La zona de reensamblaje está limpia y libre de polvo que pueda entrar en la carcasa, y la superficie de trabajo está libre de residuos, para reducir el riesgo de contaminación.
• El mapa de tornillos está colocado en un lugar visible para guiar la precisión de la recuperación durante el reensamblaje.
• Los contenedores siguen la secuencia de desmontaje para que los tornillos puedan mantenerse en el orden mostrado en el mapa.

Disposición para la ejecución: margen de tiempo, control de distracciones y una regla de parada

Apresurarse en un trabajo con el kit de reparación del drift de Joy-Con aumenta el riesgo de errores y de una manipulación precipitada.

Antes de comenzar, revise esta breve lista de verificación:

1. Establezca un margen de tiempo – Reserve tiempo adicional alrededor del período de reparación para que los retrasos no fuercen las prisas.
2. Elimine distracciones – Silencie las notificaciones, cierre pestañas no relacionadas e informe a otros de que no estará disponible para mantener la concentración.
3. Defina una regla de parada – Decida de antemano cuándo hará una pausa, como después de un paso que cause frustración o después de un tiempo determinado sin progreso.

Esta lista de verificación no garantiza un trabajo sin problemas, pero reduce los errores debidos a las prisas o a la pérdida de concentración.
